Ниже, в табл. 8 приводится вариант исходных данных для выполнения расчетно-графического задания по вертикальной планировке.

Т а б л и ц а 8

Вариант исходных данных

Практическая часть

1. Применительно к М 1:1000 принять участок с размерами 5 3 квадрата с длиной сторон 20 м.

2. Преобразовать исходные черные отметки в соответствии со своим номером в подгруппе, увеличивая каждую отметку на число метров, равное своему номеру.

3. Спланировать горизонтальную площадку исходя из баланса земляных работ.

4. Построить картограмму земляных работ, вычислить объемы земляных масс и проверить их баланс.

14. Расчет разбивочных элементов

для перенесения проектной линии в натуру

Разбивкой сооружения или перенесением его в натуру называется комплекс геодезических работ по определению на местности положения будущего сооружения.

По сути, разбивочные работы являются процессом, обратным топографической съемке. При топографической съемке характерные точки ситуации и рельефа переносятся с местности на план; в процессе разбивки, наоборот, запроектированное на топографическом плане сооружение должно быть перенесено на местность.

Разбивку, как очень ответственную работу в строительстве, выполняют в два этапа: сначала определяют положение главных осей, являющихся осями симметрии здания или сооружения, или основных осей, образующих контур здания или сооружения; затем от этих осей осуществляют детальную разбивку дополнительных и вспомогательных осей, конструктивных элементов и др.

Оси зданий и сооружений разбивают на местности от главной разбивочной основы, которой могут быть: существующие местные объекты, пункты плановой геодезической сети или пункты специальной сети (строительная сетка, линии регулирования застройки).

Переносу проекта в натуру предшествует его геодезическая подготовка, в процессе которой по заданным или определенным графически координатам характерных точек сооружения вычисляются разбивочные элементы, т. е. дирекционные углы и расстояния, определяющие положение этих точек относительно пунктов геодезической разбивочной основы.

Исходные данные определяют в зависимости от принятой разбивочной основы и принятого способа перенесения проекта. При подготовке геодезических данных для перенесения проекта в натуру применяются три способа: графический, графоаналитический (смешанный) и аналитический.

При графическом способе измеряют на плане расстояния при помощи циркуля и графического масштаба, а углы при помощи транспортира. При графоаналитическом способе графически определяют координаты переносимой точки, выписывают из ведомости координаты пункта разбивочной основы, найденные ранее аналитически, и вычисляют по координатам значения углов и расстояний.

14.1. Вычисление исходных данных

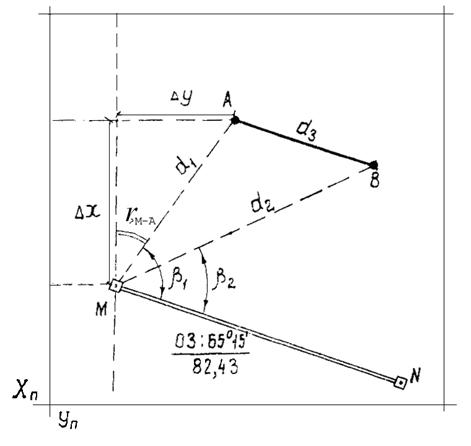

Для перенесения точек А и В здания на местность способом полярных координат (рис. 71) необходимо найти углы и и расстояния и . Координаты точек А и В определяют графически, а координаты точки М и дирекционный угол стороны МN берут из ведомости вычисления координат теодолитного хода.

Нахождение расстояния и направления линии по координатам ее начала и конца в геодезии называют решением обратной геодезической задачи.

Рис. 71

Вычисление и для перенесения точки А на местность способом полярных координат производят в определенной последовательности.

Находят разности координат точек начала и конца линии МА

; . (14.1)

Вычисляют величину румба линии МА по формуле

. (14.2)

Определяют по знакам приращений наименование румба и переходят от него к дирекционному углу линии МА.

Находят величину горизонтального угла

. (14.3)

Вычисляют расстояние по формулам

; (14.4)

. (14.5)

Аналогичным образом можно найти связь точки В с точкой основы М.

14.2. Составление разбивочного чертежа

После вычисления исходных данных, определяющих положение здания или сооружения на местности, составляют чертеж в масштабе 1:500, 1:1000 или 1:2000. Основой этого чертежа является топографический план участка местности, где строится объект. На этом чертеже показывают пункты разбивочной основы, запроектированное здание или сооружение, значения длин линий и углов, необходимых для определения на местности точек, принадлежащих главным или основным осям.

Для работы в поле с разбивочного чертежа составляют схему
(рис. 71), на которой указывают данные, необходимые для перенесения проекта на местность.

Пример 1. Выполнить расчет разбивочных элементов для перенесения в натуру проектной точки А (см. рис. 71) при следующих исходных данных:

координаты точки М разбивочной основы: 5031,25 м; 4814,37 м;

координаты точки А: 5072,50 м; 4843,70 м;

дирекционный угол линии МN разбивочной основы 11445.

Вычисления производятся в следующей последовательности.

1. Находят разности координат точек начала и конца линии МА

5072,50 5031,25 = 41,25 м;

4843,70 4814,37 = 29,33 м.

2. Вычисляют величину румба линии МА

0,71103.

Отсюда находят румб = СВ: 3525 и соответствующий ему дирекционный угол 3525.

3. Находят величину горизонтального угла

= 7920.

4. Вычисляют расстояние по формулам (14.4) и (14.5)

50,62 м;

50,61 м,

откуда м.

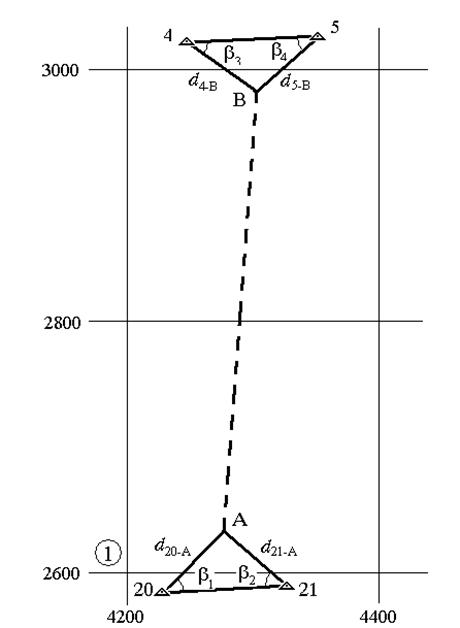

Пример 2. Чтобы подготовить разбивочные данные для перенесения точек главной оси сооружения в натуру, следует применить смешанный способ при условии, что координаты точки А задаются, а координаты точки В берутся графически с плана (рис. 72).

Задание выполняется в следующем порядке.

1. Вычертить сетку координат два квадратасм (рис. 72).

2. Заготовить таблицу (табл. 9) и выписать из табл. 10 исходные данные для своего варианта (координаты соответствующих точек).

3. Произвести оцифровку сетки координат применительно к М 1:2000, исходя из данных координат точки 1 (рис. 72, юго-западный угол координатной сетки).

4. Нанести по координатам точки разбивочного обоснования (рис. 72, точки № 20, 21, 4, 5) и точку А.

5. Провести произвольно линию АВ длиной 352 м так, чтобы точка В располагалась в пределах квадрата координатной сетки.

6. Графически определить координаты точки В, занести их в табл. 9.

7. Произвести расчет разбивочных элементов (, , , , , , , ). Вычисление угла привести в пояснительной записке, сопроводив расчет схемами (рис. 73, 74), все остальные расчеты представить в табличной форме (табл. 11).

Подготовка геодезических данных для перенесения в натуру линии АВ сводится к вычислению углов , , , и проложений линий , , , . Вычисление указанных разбивочных элементов производится решением обратных геодезических задач.

Пусть, например, координаты точек А и № 20 будут такими, как в табл. 9 и на рис. 73.

Рис. 72

Т а б л и ц а 9

Исходные данные

Т а б л и ц а 10

Варианты исходных данных

Т а б л и ц а 11
