Поправки за наклон линий
Угол наклона | Длины линий, м | |||||||||
10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 | |
Поправки, мм | ||||||||||
200 | 6 | 12 | 18 | 24 | 30 | 37 | 43 | 49 | 55 | 61 |
230 | 10 | 19 | 29 | 38 | 48 | 57 | 67 | 76 | 86 | 95 |
300 | 14 | 27 | 41 | 55 | 69 | 82 | 96 | 110 | 123 | 137 |
330 | 19 | 37 | 56 | 75 | 93 | 112 | 131 | 149 | 168 | 187 |
400 | 24 | 49 | 73 | 97 | 122 | 146 | 171 | 195 | 219 | 244 |
430 | 31 | 62 | 92 | 123 | 154 | 185 | 216 | 247 | 277 | 308 |
500 | 38 | 76 | 114 | 152 | 190 | 229 | 266 | 304 | 342 | 381 |
По завершении вычислений в журнале теодолитного хода вычерчивается схема этого хода (рис. 59), на которой приводятся средние значения горизонтальных углов, проложений линий, заданный дирекционный угол линии 1 2.
Для определения координат вершин теодолитного хода разрабатывается ведомость координат (табл. 6). Эти координаты получают путем последовательного решения прямой геодезической задачи, исходя из известных (заданных по табл. 3) координат X1 и Y2 вершины угла 1, дирекционного угла линии 1 2 и полученных после обработки журнала теодолитного хода средних значений горизонтальных углов и длин линий хода. При этом должен обеспечиваться контроль вычислений во всех необходимых случаях.
Последовательность разработки ведомости координат следующая.
1. Вписать в графу 1 ведомости со схемы теодолитного хода номера углов, начиная и заканчивая номером 1 (теодолитный ход сомкнутый).
2. Вписать из журнала теодолитного хода в графу 2 средние значения горизонтальных углов, в нижней части ведомости указать полученную угловую невязку
. Распределить эту навязку (с обратным знаком), зафиксировать это распределение в графе 3.
3. Вычислить исправленные значения горизонтальных углов (графа 4). В графы 2 и 4 величину угла 1 вписывать один раз, только в первой строке.
Вычислить сумму исправленных углов
она должна быть равна теоретической сумме внутренних углов полигона, в данном случае = 180(n 2) = 18= 720.
Т а б л и ц а 6
Ведомость
вычисления координат вершин теодолитного хода
Номер углов | Измеренные углы | Поправки к углам | Исправленные углы | Дирекционные углы | Румбы | Длина линии d | Приращения вычисленные | Поправки к приращениям | Приращения исправленные | Координаты | |||||||||||||
Название | Величина | ± | Dx | ± | Dy | ± | dx | ± | dy | ± | Dx | ± | Dy | ± | X | ± | Y | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 | 21 | 22 | 23 | 24 |
1 | |||||||||||||||||||||||
2 | |||||||||||||||||||||||
3 | |||||||||||||||||||||||
4 | |||||||||||||||||||||||
5 | |||||||||||||||||||||||
6 | |||||||||||||||||||||||
1 | |||||||||||||||||||||||
|
|
|
|
|
|
| |||||||||||||||||
|
|
|
|
| |||||||||||||||||||
Угловая невязка |
| Невязка хода | |||||||||||||||||||||
Допустимая невязка |
| Относительная невязка | |||||||||||||||||||||
|
|

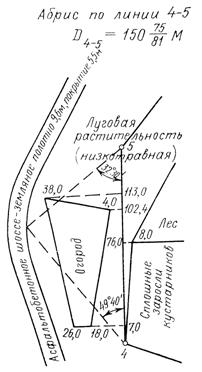

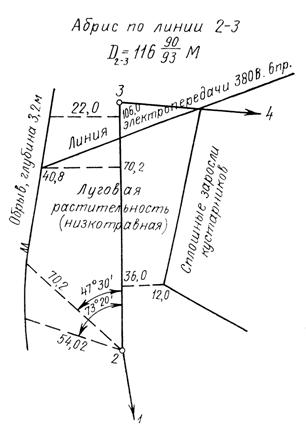

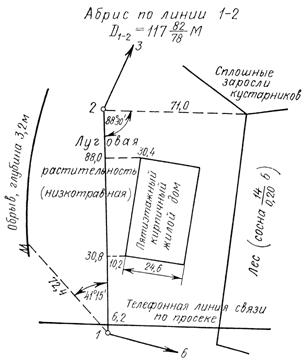

Рис. 53 | Рис. 54 |
|
|

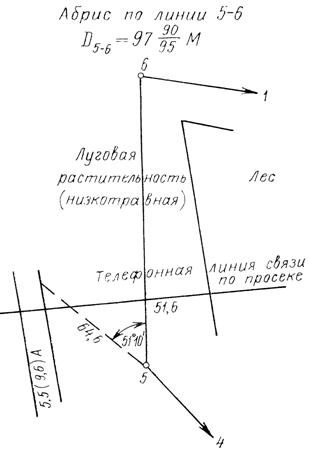

Рис. 55 | Рис. 56 |
|
|

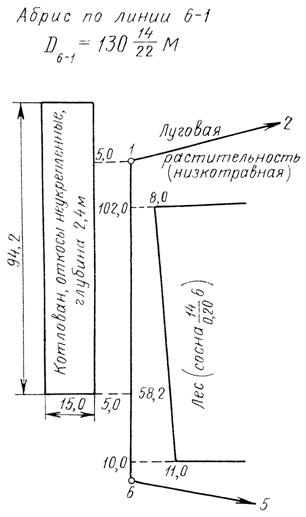

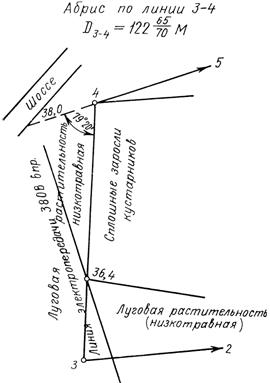

Рис. 57 | Рис. 58 |
4. В графу 5 вписать заданный дирекционный угол линии 1 2. Так как дирекционный угол относится к линии между соответствующими вершинами хода, то и вписывать его следует в строку, расположенную между этими вершинами.
|
