Инженерная геодезия (стр. 6 )

Полевые геодезические измерения, выполненные при прокладке теодолитного хода, приведены в журнале теодолитного хода (табл. 4). При выполнении работы следует журнал воспроизвести на отдельном листе бумаги и вычислить средние значения углов поворота и длин линий теодолитного хода.

2. Абрисы по линиям 1 – 2 (рис. 53), 2 – 3 (рис. 54), 3 – 4 (рис. 55),
4 – 5 (рис. 56), 5 – 6 (рис. 57), 6 – 1 (рис. 58), на которых ситуация отображена тремя основными способами съемки: полярных и прямоугольных координат, угловых засечек.

Выполнение работы следует начинать с обработки журнала теодолитного хода (см. табл. 4). Вычисление средних значений горизонтальных углов полигона заканчивается определением угловой невязки и сравнением ее с невязкой допустимой .

Т а б л и ц а 3

Варианты исходных данных

При вычислении средних значений длин линий теодолитного хода вводится поправка за наклон линии при > 130 (линии 34 и 45). Горизонтальное проложение линии вычисляют по расчетной формуле или определяют поправку за наклон линии по табл. 5.

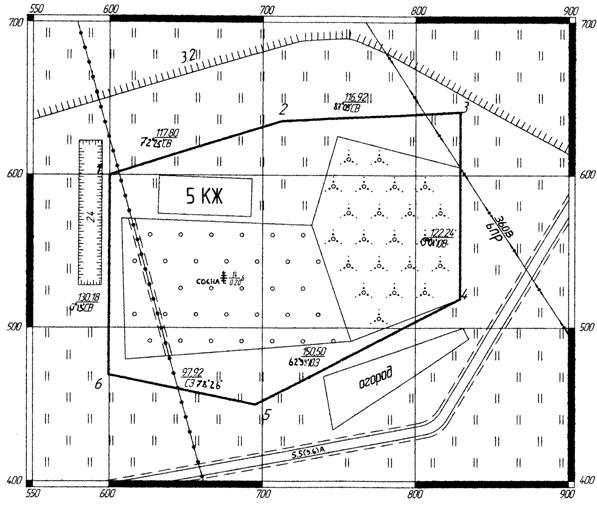

Рис. 52

Т а б л и ц а 4

Журнал теодолитного хода

Т а б л и ц а 5
