Рис. 33

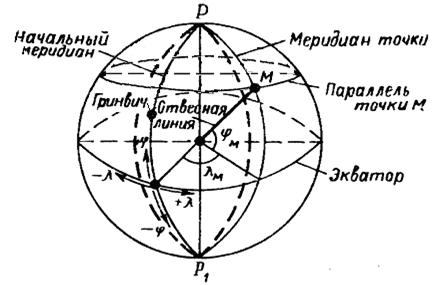

Параллель – линия пересечения уровенной поверхности плоскостями, перпендикулярными оси вращения Земли, т. е. плоскостями широт.

9.2. Зональная система плоских прямоугольных координат

(проекция Гаусса – Крюгера)

Зональная система плоских прямоугольных координат предложена Гауссом в 1828 г., удобные для практических расчетов формулы разработаны Крюгером к 1912 г., в СССР принята с 1928 г. Сущность проекции заключается в следующем. Поверхность земного сфероида делят меридианами на зоны в 6° по долготе, начиная от начального меридиана, и нумеруют по направлению к востоку (рис. 35), всего зон 60. Далее получают плоские изображения каждой зоны, для чего мысленно помещают сфероид внутрь цилиндра так, чтобы осевой меридиан зоны касался поверхности цилиндра (рис. 36). Из центра сфероида (рис. 37) зону проектируют на поверхность цилиндра – при этом углы сферы будут изображены без искажения, поэтому данную проекцию называют равноугольной, поперечно-цилиндрической. Изображение на поверхности цилиндра затем можно развернуть на плоскость.

Рис. 35

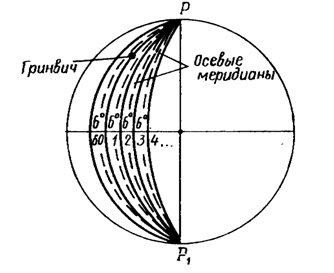

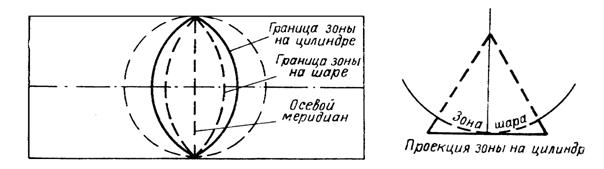

В поперечно-цилиндрической проекции искажения будут в длинах линий: зоны на цилиндре получаются более широкими, чем на шаре. Не будет никаких искажений осевого меридиана – он касается поверхности цилиндра, но чем дальше расположены отрезки от осевого меридиана, тем больше искажений в длинах линий.

Ширина зоны на экваторе около 670 км, т. е. крайние точки зоны удалены от осевого меридиана примерно на 335 км. Искажения в длинах линий на экваторе достигают: при удалении от осевого меридиана на 100 км – , на 300 км – . Для широт территории РФ наибольшие искажения могут достигать примерно .

Наличие искажений в общем случае определяет возможное непостоянство масштаба в отдельных частях карты, и поэтому существуют понятия главного масштаба и частных масштабов. Главный – масштаб того глобуса, который изображают при составлении карты, частные масштабы относятся к различным частям карты.

Система географических координат удобна для изучения всей физической поверхности Земли или значительных ее участков, но неудобна для решения многих инженерных задач. Проекция Гаусса в географическом отношении не имеет практического значения, так как дает изображение земной поверхности с разрывами. Но ее ценность в том, что она в силу малых искажений сближает карту с планом и позволяет назначать систему плоских прямоугольных координат в каждой зоне, что удобно при решении инженерных задач.

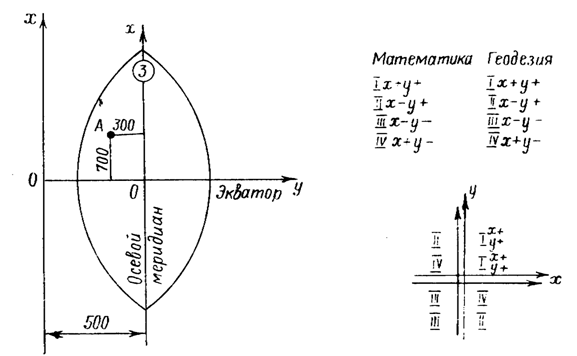

В проекции Гаусса за начало координат в каждой зоне принимают точку пересечения осевого меридиана с линией экватора, которые образуют прямой угол. Они и есть в данном случае оси координат (рис. 38). Осевой меридиан служит осью абсцисс x, а линия экватора – осью ординат у. Положительным направлением абсцисс считается направление от экватора к северу, положительным направлением ординат – на восток. В математике применяется левая система координат (нумерация четвертей против движения часовой стрелки), в геодезии – правая система. Но так как наименования осей координат тоже противоположны, знаки координат точек, расположенных в одноименных четвертях, совпадают (см. рис. 38), что позволяет применять формулы тригонометрии без всяких изменений и в данной системе.

Рис. 38

Для территории РФ, расположенной в северном полушарии, абсциссы х везде положительны, а ординаты у могут быть и положительными, и отрицательными, например, для точки А (см. рис. 38) xA = 700 км; yA = – 300 км. Отрицательные ординаты затрудняют обработку геодезических материалов. Чтобы избежать этого, ординату осевого меридиана принимают не за 0, а за 500 км. Следовательно, к ординатам всех точек зоны прибавляется эта условная величина (500 км), и теперь уА = – 300 + 500 = 200 км.

Дополнительно в записи ординаты точки указывают номер зоны в связи с тем, что во всех шестидесяти зонах системы координат одинаковые. Следовательно, значение координат точки необходимо дополнить номером зоны, в которой эта точка находится. Этот номер приписывается впереди ординаты, и если в нашем случае точка А (см. рис. 38) находится в третьей зоне, то запись ординаты будет уА = 3200 км.

Таким образом, ординаты точек получают преобразования и соответственно называются преобразованными. Для определения местоположения точки в зоне следует, зная ее координаты, действовать в обратном порядке: убрать из записи ординаты номер зоны и вычесть 500 км.

Практическая часть

Освоение обозначений систем координат на учебной топографической карте масштаба 1:10 000 и определение координат точек

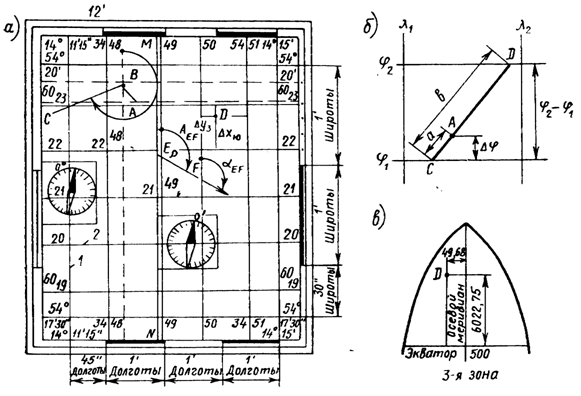

Географическая система координат. Лист карты окаймляют три рамки: внутренняя, минутная и внешняя. Внутренняя рамка имеет форму трапеции (что наглядно видно на картах более мелкого масштаба). Эта рамка образована отрезками меридианов и параллелей, непосредственно ограничивающих картографическое изображение. На выходах этих линий в углах рамки указаны соответствующие значения широты и долготы. Так, на рис. 39,а лист карты ограничен по долготе 14°11¢15² – 14°15¢00² и по широте 54°17¢30² – 54°20¢.

Рис. 39

Минутная рамка с обозначением определенного интервала широт и долгот служит для более точного измерения географических координат точек на карте. Минутные и полуминутные интервалы отмечены утолщенными линиями, десятисекундные интервалы – точками. Соответственно на рисунке начало первых утолщенных линий определяет точку с долготой l = 14°12¢ и с широтой j = 54°18¢. Внешняя рамка имеет декоративное назначение.

Широта jB и долгота lB точки В, заданной на карте, определяется параллелью и меридианом, проходящим через эту точку. Для определения jB и lB, без построения линий параллели и меридиана через данную точку, следует соединить прямыми линиями одноименные концы минутных или десятисекундных интервалов, далее применить линейную интерполяцию, для чего положить линейку с миллиметровыми делениями так, чтобы отсчитать отрезки a и b (рис. 39, б). Тогда

.

На рис. 38,а для точки В j1 = 54°19¢40²; j2 = 54°19¢50²;
jB = 54°19¢40² + 10² = 54°19¢48². Аналогично, проведя меридианы l1 и l2 (рис. 39, б), определите долготу lB. Для контроля j и l нужно вычислять дважды, при двух различных положениях линейки, т. е. при различных значениях отрезков а и b. Далее следует определить географические координаты двух точек. Вначале определите координаты точек на глаз, затем для одной из точек уточните координаты по приведенному выше способу (для соединения одноименных интервалов потребуется линейка длиной более 40 см).

Прямоугольная система координат Гаусса–Крюгера. В этой системе координаты на листе карты представлены сеткой квадратов (см. рис. 39, а). Размер квадрата должен быть кратным целому числу километров, поэтому сетка называется километровой (линии сетки 1, 2 на рис. 39, а).

Абсциссы х, за начало отсчета которых принимают линию экватора, подписаны у горизонтальных линий, при этом сотни километров приводятся не у всех линий. Например, абсцисса 6019 выписана полностью, у абсциссы 6020 приведена только цифра 20 («сокращенная абсцисса»). Система надписей у ординат аналогична, при этом ординаты точек указываются преобразованными.

При обозначении квадратов километровой сетки применяются сокращенные координаты (квадраты 22/48; 21/49 и т. д. на рис. 39, а).

Для получения значений координат точки D измеряют отрезки Dxю и Dуз, от южной и западной сторон квадрата километровой сетки. Для контроля проводят аналогичные измерения от северной и восточной сторон квадрата: Dxс и Dув.

Сторона километровой сетки равна 1000 м, и потому разности
fx = (Dxю + Dxс) – 1000 и fy = (Dуз + Dув) – 1000 представляют собой погрешности в определении координат. Точность измерения считается достаточной, если fx и fy [м] не превосходят числа тысяч в знаменателе численного масштаба карты. В этом случае fx и fy распределяются с обратным знаком, пропорционально измеренным величинам Dx и Dу.

Пусть для точки D (квадрат 22/50) получено: xD = 6022,75 км и уD = = 3450,32 км. Действительное значение ординаты будет yDдейств = 450,32 – –500 = – 49,68 км[1]. Точка D расположена в 3-й зоне, находится западнее осевого меридиана (рис. 39, в).

Упражнения. Найдите координаты двух точек при условии первоначального определения на глаз. Затем для одной точки уточните координаты измерениями, определите по приведенному ранее способу погрешности и распределите их. Для этой же точки вычислите действительное значение ординаты, покажите ее местоположение на схеме зоны.

10. ОРИЕНТИРОВАНИЕ ЛИНИЙ, ПЛАНОВ И КАРТ

Для ориентирования карты достаточно ориентировать линию, принадлежащую данной карте.

Для того чтобы ориентировать линию, надо знать угол ориентирования, т. е. тот угол, который данная линия составляет с направлением, принятым за начальное.

В географической системе за начальное направление принято северное направление географического меридиана (рис. 40, 41) и углами ориентирования являются географический азимут A и географический румб rг.

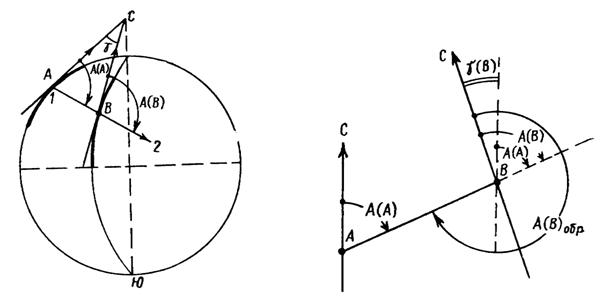

Географический азимут – угол, отсчитываемый от северного направления географического меридиана по ходу часовой стрелки до ориентируемой линии. Изменяется от 0 до 360°.

Но географические меридианы в разных точках сфероида не параллельны между собой, поэтому азимут одной и той же линии (см. рис. 40, линия 1–2) в различных ее точках будет различен (азимут A(A) в точке А не равен азимуту A(B) в точке В. Это различие определяет угол g, который называется сближением меридианов: g = А(В) – А(А) (см. рис. 40, 41).

В геодезии пользуются терминами: прямое направление линии и обратное. Так, если исходное направление линии – направление АВ
(см. рис. 41), то обратное направление – направление ВА. Соответственно азимут линии АВ будет прямым, линии ВА – обратным (т. е. А(А), А(В) – азимуты прямые, А(В)обр – азимут обратный). Зная азимут прямой в точке А(А) и сближение меридианов g(В), можно вычислить азимут обратный в точке В. В данном случае А(В)обр = А(А) + 180° + g(В).

Расчет показал, что для средних широт при расстояниях между точками менее 0,5 км сближение меридианов менее 30². В строительной практике такая погрешность (30²) в определении направлений считается допустимой, и тогда при l < 0,5 км в общем случае Аобр = Апр ± 180°.

На рис. 39,а показан географический азимут для линии ВС (пунктирная линия – направление географического меридиана в точке В).

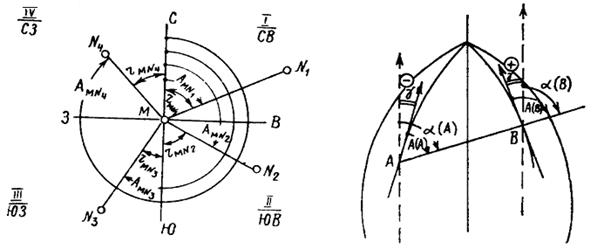

Географический румб – острый угол между ориентируемой линией и ближайшим направлением географического меридиана (северным или южным). Румб может иметь значения от 0 до 90°. Связь румбов и азимутов показана на рис. 42. Числовые значения румба необходимо сопровождать названием четверти, в которой находится линия. Например, для линии MN1 румб составит r = СВ: 56°15¢, для линии MN3 r = ЮЗ: 31°26¢ и т. д.

Обратные румбы отличаются от прямых названием, их угловая величина не меняется. Так, если прямой румб r = CВ: 50°15¢, то обратный румб r = ЮЗ: 50° 15¢.

В системе плоских прямоугольных координат за начальное направление принято северное направление осевого меридиана (рис. 43), и углами ориентирования являются дирекционный угол a и дирекционный румб r. Соответственно в пределах зоны сближение меридианов g есть угол, образованный направлением осевого меридиана и направлением географического меридиана данной точки.

Дирекционный угол – угол, отсчитываемый от северного направления осевого меридиана или линии, ему параллельной, по ходу часовой стрелки до ориентируемой линии. Изменяется от 0 до 360°.

Дирекционный угол в разных точках прямой – величина постоянная, и соответственно обратный дирекционный угол равен: aобр = aпр + 180°.

Зная географический азимут, можно вычислить дирекционный угол, и наоборот. Если считать для точек, расположенных восточнее осевого меридиана, сближение g со знаком плюс (см. рис. 43), а западнее – со знаком минус, то во всех случаях А = a + g.

На топографических картах дается значение g для средней точки листа карты. При решении задач следует иметь в виду, что для карт
М и М сближение меридианов изменяется на 30¢.

Дирекционный румб – острый угол между ориентируемой линией и ближайшим направлением осевого меридиана или линии, ему параллельной изменяется от 0 до 90°. Связь между румбами и дирекционными углами такая же, как и в географической системе.

На топографической карте представлены географическая система и система плоских прямоугольных координат. Соответственно направления линий характеризуются географическими азимутами или дирекционными углами.

В тех случаях, когда необходимо ориентировать карту на местности, или линию местности определенного направления отобразить на карте или плане, или решить другие аналогичные задачи, т. е. «перейти от карты к местности», и наоборот, во многих случаях ориентируются относительно магнитного меридиана, направление которого определяется магнитной стрелкой.

При ориентировании относительно магнитного меридиана за начальное направление принято северное направление магнитного меридиана (рис. 44) и углами ориентирования являются магнитный азимут Ат и магнитный румб rm.

Рис. 44

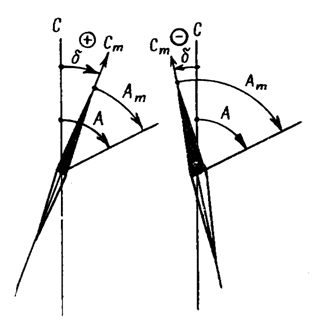

Магнитный азимут – угол, отсчитываемый от северного направления магнитного меридиана, по ходу часовой стрелки до ориентируемой линии.

Магнитный меридиан, как правило, не совпадает с географическим. Угол, образованный этими меридианами, называется магнитным склонением d (см. рис. 44). Приписывая восточному склонению знак плюс, а западному минус, во всех случаях получаем: А = Ат + d.

Магнитное склонение – величина не постоянная, известны его суточные, годовые и вековые изменения. В частности, суточное изменение в средней полосе территории РФ достигает 15¢ и больше, следовательно, ориентирование линий относительно магнитного меридиана возможно в тех случаях, когда не требуется высокой точности. Есть районы, где вообще нельзя пользоваться показаниями магнитной стрелки. Уточненную величину магнитного склонения можно узнать на метеостанциях и по специальным картам, его среднее значение приводится на топографических картах.

Магнитный румб – острый угол между ориентируемой линией и ближайшим направлением магнитного меридиана. Связь между магнитными румбами и азимутами такая же, как и в географической системе.

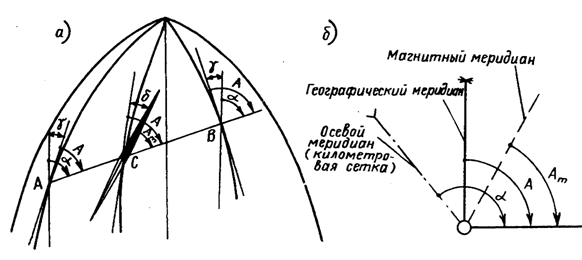

Схема связи дирекционных углов и азимутов приведена на
рис. 45, а,б. Их аналитические зависимости: А = a + g; А = Ат + d.

Рис. 45

Ориентирование карты осуществляется при помощи двух приемов (см. рис. 39, а).

1. Приложив буссоль (компас) к боковой линии рамки карты (т. е. к линии географического меридиана), следует поворачивать карту до тех пор, пока по северному концу магнитной стрелки не будет получен отсчет, равный магнитному склонению d.

2. Приложив буссоль к линии километровой сетки (т. е. к направлению осевого меридиана), поворачивают карту до получения отсчета, равного поправке П (включающей d и g): П = d – g.

Практическая часть

Определение географического азимута. В пределах квадрата километровой сетки проведите в средней части карты линию EF (см. рис. 39, а). Для определения азимута необходимо иметь на карте направление географического меридиана. Как и ранее, построение меридиана, ближайшего к точке E, производится соединением одинаковых долгот южной и северной рамок карты (линия MN на рис. 39, а). Продлив линию EF до пересечения с линией MN (в точке E), измерьте геодезическим транспортиром географический азимут линии. По измеренному азимуту вычислите румб линии и запишите его в принятой форме. Вычислите обратный азимут и обратный румб той же линии.

Определение дирекционного угла. Для определения дирекционного угла той же линии EF следует продлить ее до пересечения с вертикальной линией километровой сетки, измерить по транспортиру угол a. Вычислите сближение меридианов по зависимости g = А – a, сопоставьте с величиной сближения, приведенного на схеме, расположенной за южной рамкой карты. Проанализируйте полученные результаты (по величине и знаку).

Ориентирование карты по магнитному меридиану. Для такого ориентирования применяется буссоль. Основные поверки буссоли следующие.

1. Магнитная стрелка должна быть хорошо намагничена. Освободив стрелку и дав ей успокоиться, делают отсчет. Затем к стрелке буссоли подносят железный предмет (ключ, отвертку и т. п.) и отводят стрелку на 10–20°. Быстрым движением убирают предмет в сторону, стрелке дают успокоиться и делают второй отсчет. Если отсчеты совпадают, а стрелка останавливается после небольших колебаний, то условие выполнено.

2. Магнитная стрелка должна быть уравновешена. Буссоль устанавливают в горизонтальное положение. Если концы стрелки находятся на одинаковых расстояниях от верхней плоскости кольца буссоли, то условие выполнено. Убедившись в исправности буссоли, ориентируйте карту обоими способами.

Измерение дирекционного угла и вычисление географического и магнитного азимута. Для прямолинейного отрезка автомобильной или железной дороги измерьте по транспортиру дирекционный угол. Возьмите со схемы, приведенной на карте, величины сближения и склонения, вычислите географический и магнитный азимуты. По полученным данным вычислите румбы, запишите их в принятой форме.

11. Номенклатура топографических карт

11.1. Разграфка и номенклатура топографических карт

Топографические карты обычно составляются на множестве листов. Территория всей страны изображается на них по частям. Размеры листов карты устанавливают такой величины, чтобы ими было удобно пользоваться. Так, лист карты масштаба 1:10000 для средней полосы РФ имеет размеры примерно 50 ´ 40 см и содержит изображение участка местности площадью 20 км2. Для всей территории страны число листов карты такого масштаба превышает 1 млн.

Для того чтобы можно было разобраться в таком количестве картографических материалов и быстро найти нужный лист карты определенного участка местности, разработана специальная система обозначения листов карты – номенклатура.

За основу разграфки и номенклатуры листов топографических карт принята разграфка листов карты масштаба 1:1 000 000. Схема такой разграфки приведена на рис. 46.

Рис. 46

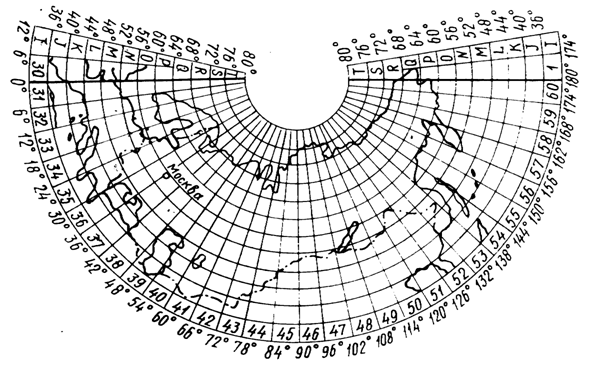

Поверхность земного шара делится параллелями, начиная от экватора, к северу и югу через 4° на ряды и меридианами через 6° на колонны, начиная от меридиана с долготой 180°. Ряды обозначаются прописными буквами латинского алфавита от А до V, от экватора к северу и югу. Колонны нумеруются арабскими цифрами, начиная от меридиана с долготой 180°, с запада на восток. Таким образом, поверхность Земли разделена на сферические трапеции с размерами сторон по широте 4° и по долготе 6°. Каждая трапеция представляет собой участок местности, изображаемый на листе карты масштаба 1:1 000 000. Номенклатура этих листов образуется из буквы, которой обозначен ряд, и из цифры номера колонны. Например, лист карты масштаба 1:1 000 000 на территорию Санкт-Петербурга имеет номенклатуру O-36, Москвы – N-37.

Разграфка листов карты масштаба 1:500 000 производится путем деления средним меридианом и средней параллелью листа карты масштаба 1:1 000 000 на четыре части, которые обозначаются прописными буквами русского алфавита. Номенклатура листов карты масштаба 1:500 000 складывается из номенклатуры листа карты масштаба 1:1 000 000, частью которого он является, и соответствующей буквы.

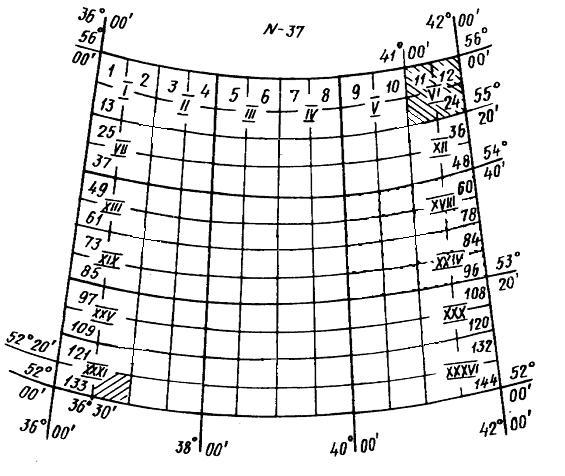

Разграфка листов карт масштабов 1:200 000 и 1:100 000 производится путем деления каждого листа карты масштаба 1:1 000 000 меридианами и параллелями соответственно на 36 и 144 части (рис. 47). Листы карт масштаба 1:200 000 нумеруются римскими цифрами, масштаба 1:100 000 – арабскими цифрами по рядам с запада на восток.

Номенклатура листов карт указанных масштабов состоит из номенклатуры соответствующего миллионного листа и собственного номера, который у листов карт масштабов 1:200 000 и 1:100 000 указывается справа от номенклатуры миллионного листа. Например, листы карт масштабов 1:200 000 и 1:100 000 (заштрихованные на рис. 47), имеют номенклатуры соответственно N-37-VI и N-37-134. Листы карты масштаба 1:50 000 получают путем деления листов карты масштаба 1:100 000 на четыре части (см. рис. 47), обозначаемые прописными буквами русского алфавита. Размеры листа по широте составляют 10¢, по долготе – 15¢. Номенклатура этих листов образуется путем присоединения к номенклатуре листа масштаба 1:100 000 соответствующей буквы, например NБ.

Рис. 47

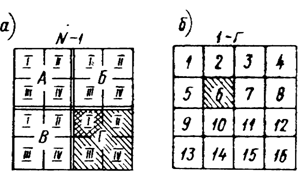

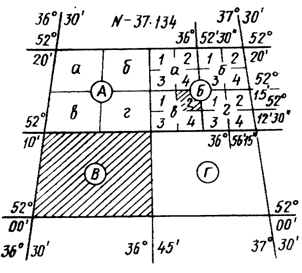

Листы карты масштаба 1:25 000 получают делением листов карты масштаба 1:50 000 на четыре части (рис. 48), каждая из которых обозначается строчными буквами русского алфавита. Размеры этих листов по широте составляют 5¢, по долготе – 7¢30², а номенклатура дополняется соответствующей буквой: NБ-в.

Лист карты масштаба 1:25 000 делится на четыре листа карты масштаба 1:10 000, каждый из которых имеет размеры по широте 2¢30², по долготе 3¢45². Они обозначаются арабскими цифрами, которые указываются после номенклатуры листа карты масштаба 1:25 000, частью которого они являются, например NБ-в-2.

Разграфка листов карты масштаба 1:5000 производится путем деления листов карты масштаба 1:100 000 на 256 частей (16 рядов по широте и долготе). Листы нумеруют арабскими цифрами по рядам с запада на восток. Размер каждого листа по широте 1¢15², по долготе 1¢53,5². Номенклатура этих листов образуется путем присоединения к номенклатуре листа карты масштаба 1:100 000 соответствующего номера в скобках, например: N(16).

Листы карты масштаба 1:2000 получают путем деления листов карты масштаба 1:5000 на девять частей и обозначают строчными буквами русского алфавита, например N(16-ж). Размер каждого листа по широте 25², по долготе 37,5².

Топографические съемки в крупных масштабах на участках площадью менее 20 км2 выполняются в частных системах прямоугольных координат, не связанных с географической системой. Разграфка листов планов в этих случаях производится не меридианами и параллелями, а линиями координатной сетки. Листы имеют форму квадратов с размерами 40 ´ 40 см для планов масштаба 1:5000 и 50 ´ 50 см для планов масштабов 1:2000 – 1:500. За основу разграфки принимается лист плана масштаба 1:5000, обозначаемый арабскими цифрами.

Листу плана масштаба 1:5000 соответствуют 4 листа в масштабе 1:2000, обозначаемые прописными буквами русского алфавита. Лист плана в масштабе 1:2000 делится на 4 листа планов масштаба 1:1000, обозначаемых римскими цифрами (рис. 49, а), и 16 листов планов масштаба 1:500, обозначаемых арабскими цифрами (рис. 49, б). Так, заштрихованный на рис. 49, а лист Г масштаба 1:2000 будет иметь номер 1-Г. Там же – лист масштаба 1:1000, заштрихованный двойной штриховкой и обозначенный римской цифрой I, имеет номер 1-Г-I. Номер листа карты масштаба 1:500, заштрихованного на рис. 49, б, – 1-Г-6.

Рис. 50

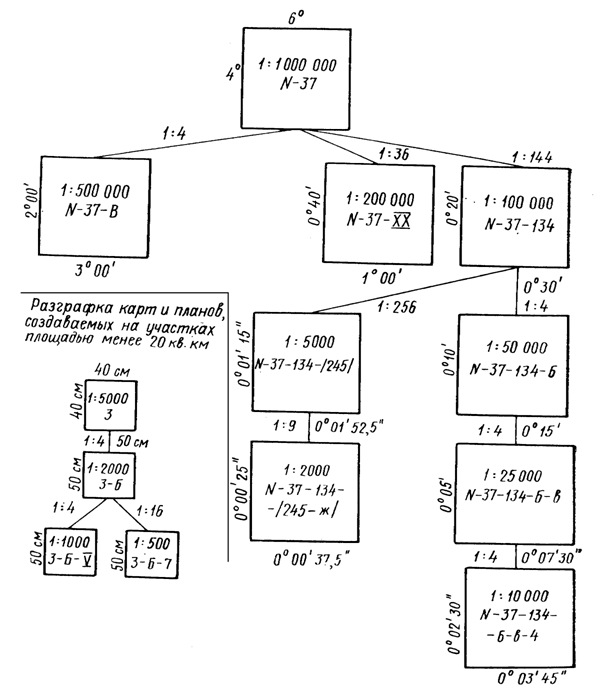

На рис. 50 представлена общая схема разграфки и номенклатур топографических карт, принятая в РФ. Возможны также другие системы обозначения планов крупного масштаба при выполнении съемок объектов строительства. В этих случаях за рамками листов планов указываются принятые схемы их разграфки и нумерации.

11.2. Определение номенклатуры топографической карты

Подготовка к проектным работам обычно начинается с подбора топографических карт для района будущего строительства. По мелкомасштабной карте определяются географические координаты центральной точки объекта стройки и, исходя из рассмотренной схемы разграфки, устанавливается номенклатура листа (или листов) карты определенного масштаба.

Допустим, требуется установить номенклатуру листа карты масштаба 1:10 000, на котором расположена точка М с координатами
j = 54°41¢; l = 18°05¢. Согласно схеме разграфки топографических карт (см. рис. 50), задача заключается в последовательном определении номенклатуры листов карт масштабов 1:1 000 000, 1:100 000, 1:50 000, 1:25 000 и, наконец, 1:10 000. По схеме на рис. 45 определяем, что данная точка расположена в ряду, обозначенном буквой N (между параллелями с широтами 52 и 56°), и в колонне с номером 34 (между меридианами с долготами 18 и 24°). Следовательно, лист карты масштаба 1:1 000 000 имеет номенклатуру N-34. Затем вычертим схему этого листа, аналогичную изображенной на рис. 51,а. Выпишем широту и долготу рамок этого листа с рис. 46 (по широте 52 и 56°, по долготе 18 и 24°). Разделим схему листа карты масштаба 1:1 000 000 на 144 части и пронумеруем их. Обозначим широты параллелей, которые будут возрастать, через 20¢, и долготы меридианов которые будут возрастать – через 30¢. Очевидно, что точка M с заданными координатами будет расположена в пределах листа с номером 37. Следовательно, лист карты масштаба 1:100 000, на котором находится данная точка, имеет номенклатуру N-34-37.

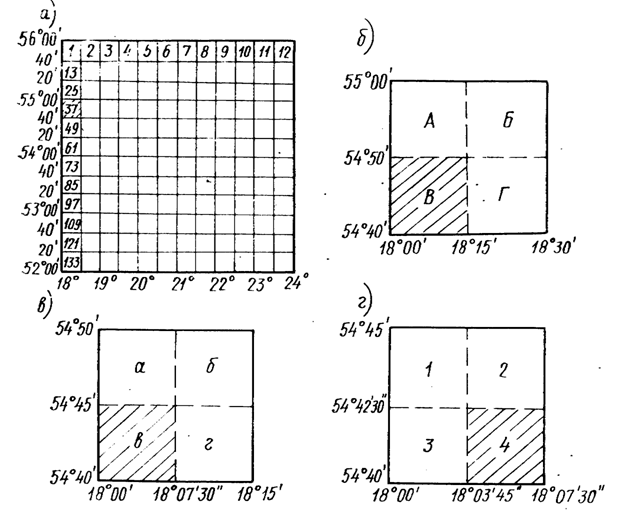

Составим схему этого листа (произвольных размеров) в соответствии с координатами его рамок и разделим средними меридианом и параллелью на четыре части (рис. 51, б). Обозначим каждую часть прописными буквами русского алфавита и найдем координаты средних линий. Точка с заданными координатами, согласно составленной схеме, находится в пределах листа карты масштаба 1:50 000, обозначаемого буквой B; номенклатура этого листа N-34-37-B.

Затем последовательно вычертим схемы листов карты масштаба 1:25 000 (рис. 51, в) и искомой карты масштаба 1:10 000 (рис. 51, г), по которым определим номенклатуры N-34-37-B-в и N-34-37-В-в-4.

Рис. 51

Упражнение. Определите номенклатуру листов карт масштабов 1:100 000 и 1:2000, на которых расположена одна из точек, заданных географическими координатами:

j = 44°21¢; j = 53°02¢;

j = 54°41¢; j = 61°31¢;

l = 110°01¢; l = 31°23¢;

l = 18°04¢; l = 76°51¢.

12. План по материалам теодолитной съемки

Исходными полевыми материалами для составления плана (рис. 52) являются следующие.

1. Съемочная сеть сомкнутый теодолитный ход с шестью углами поворота, без привязки к государственной плановой сети. Условные координаты вершины угла № 1 и дирекционный угол исходной линии 12 приведены в табл. 3 (по вариантам).
