Глава 2. Размещение и крепление лесоматериалов (стр. 2 )

Форма поперечного сечения пакетов лесоматериалов прямоугольной части штабеля и пакетов из круглых лесоматериалов «шапки» должна соответствовать рисункам 20 и 21.

Пакеты из круглых лесоматериалов, размещаемые в «шапке», формируются исходя из размеров очертания соответствующего габарита погрузки.

2.4.3 Пакеты из круглых лесоматериалов длиной от 1 до 6,5 м включительно массой не более 15 т увязывают двумя стропами ПС-05. Стропы размещают на равном удалении от торцов пакета на расстоянии друг то друга не менее половины длины пакета.

Пакеты лесоматериалов длиной свыше 6,5 м и (или) массой более 15 т увязывают четырьмя стропами ПС-05. Стропы размещают парами на равном удалении от торцов пакета. Расстояние между стропами в паре – от 250 до 300 мм включительно; расстояние между внутренними стропами пар – от 3,0 до 3,5 м включительно (рисунок 22).

Рисунок 22

Замыкание стропа осуществляется пропуском свободного конца цепи в петлевой замок с последующей фиксацией конца цепи закруткой из проволоки диаметром 2 мм (рисунок 23).

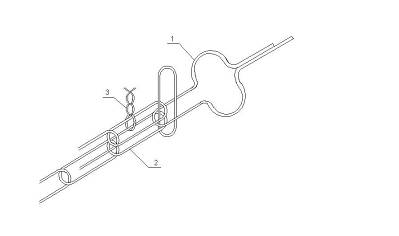

Рисунок 23

1 – замок с переменным зевом; 2 – цепной замок; 3 – проволочная закрутка

Стропы на пакете должны быть плотно затянуты.

2.4.4Пакеты лесоматериалов размещают в полувагоне без применения подкладок и прокладок несколькими штабелями по его длине. Штабель формируется из двух пакетов по высоте.

2.4.5.Допускается формирование пакетов из круглых лесоматериалов длиной менее 1 м стыкованием по длине. В таких пакетах из круглых лесоматериалов по периметру поперечного сечения должны быть уложены круглые лесоматериалы длиной, равной суммарной длине пакета. Выход отдельных круглых лесоматериалов за торцы пакета не допускается.

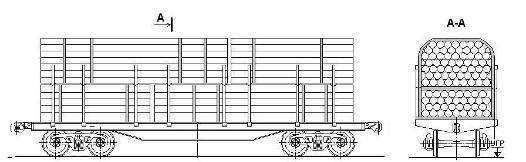

2.4.6 Пакеты из круглых лесоматериалов длиной от 3,0 до 8,0 м включительно на платформе (рисунок 24) размещают в два яруса по высоте без подкладок и прокладок.

Рисунок 24

Каждый штабель ограждают стойками в соответствии с требованиями подпункта 2.1.2. настоящей главы. После размещения пакетов первого яруса на платформу каждую пару противоположных боковых стоек скрепляю многооборотной четырехзвенной стяжкой.

Допускается размещение на одной платформе пакетов из круглых лесоматериалов различной длины при условии, что суммарная длина пакетов не превышает 12,0 м. В этом случае пакеты из круглых лесоматериалов размещают по длине вагона таким образом, чтобы стык нижних пакетов из круглых лесоматериалов перекрывался одним из верхних пакетов круглых лесоматериалов. Суммарная длина верхних пакетов из круглых лесоматериалов должна быть не более суммарной длины нижних пакетов из круглых лесоматерилов.

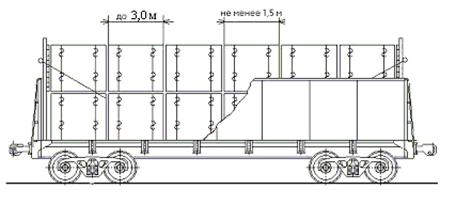

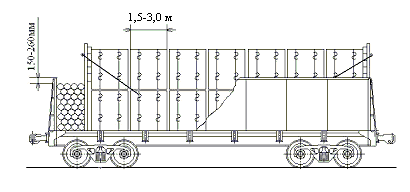

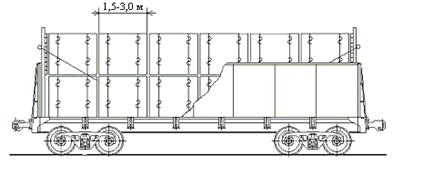

2.4.7 Пакеты из неокоренных лесоматериалов длиной до 3 м включительно размещают в полувагонах с закрытыми дверями несколькими штабелями по его длине с установкой торцовых щитов (рисунки 25, 26, 27).

Рисунок 25

Рисунок 26

Рисунок 27

Щиты изготавливают в соответствии с требованиями подпункта 2.2.1 настоящей главы. Крайние стойки щита должны иметь длину не более 3280 мм, средние – не более 3700мм. Щиты устанавливают и закрепляют в полувагоне в соответствии с требованиями подпункта 2.1.5 настоящей главы.

В случаях, когда суммарная длина штабелей меньше внутренней длины полувагона более чем на 500 мм, один из торцовых щитов устанавливают вплотную к дверям, второй – вплотную к торцу последнего штабеля; зазор между этим щитом и дверями полувагона заполняют лесоматериалом, располагаемым горизонтально до уровня ниже верхней обвязки полувагона на величину от 100 до 150 мм (рисунок 26) либо пакетом соответствующих размеров.

Допускается размещать в полувагоне один штабель, имеющий длину, меньшую, чем остальные, но не менее 1,5 м. Такой штабель должен быть размещен в средней части полувагона между более длинными штабелями (рисунок 27).

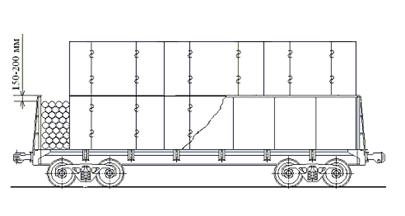

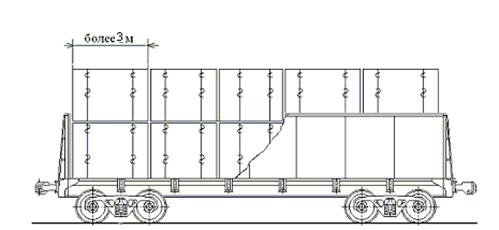

2.4.8.Пакеты неокоренных лесоматериалов длиной свыше 3 м размещают в полувагонах без установки ограждающих торцовых щитов (рисунок 28).

Рисунок 28

Зазоры между штабелями, а также между штабелями и дверями (торцовыми стенами) полувагона должны быть не более 200 мм.

2.4.8.1.Допускается с целью максимального использования вместимости полувагона размещать один штабель меньшей, чем остальные штабели длины.

2.4.8.2  В случаях, когда суммарная длина штабелей меньше внутренней длины полувагона более чем на 500 мм, штабели размещают вплотную друг к другу, зазор между крайним штабелем и дверями (торцовой стеной) заполняют лесоматериалом, располагаемым горизонтально до уровня на 150…200 мм ниже верхней обвязки полувагона (рисунок 29).

2.4.9 Пакеты из свежеокоренных, либо с невысохшим покрытием (пропиткой) лесоматериалов независимо от длины размещают в полувагонах в соовтетствии с подпунктом 2.4.7. натоящей главы.

Рисунок 29

3 Размещение и крепление непакетированных и пакетированных пиломатериалов в полувагонах и на платформах

3.1.Непакетированные деревянные шпалы ГОСТ 78 размещают в полувагоне и на платформе в пределах основного габарита погрузки.

3.1.1.Непропитанные шпалы на платформе размещаются в следующем порядке (рисунок 30).

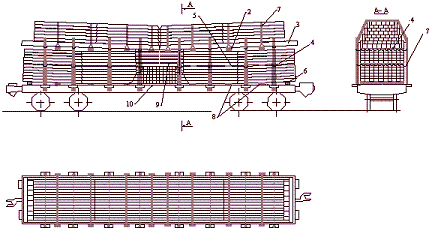

Рисунок 30 – Непропитанные шпалы на платформе

1 – обвязка «шапки»; 2 – удлиненная прокладка; 3 – ограждение «шапки»; 4 – стяжка стоек; 5 – прокладка; 6 – утолщенная подкладка; 7 – стойка; 8 – подкладка; 9 –ограждение центрального штабеля; 10 – подкладка центрального штабеля.

Боковые борта платформы должны быть открыты и закреплены в соответствии с требованиями главы 1 настоящих ТУ. В лесные скобы платформы устанавливают боковые стойки в соответствии с пунктом 1.6 настоящей главы. В торцевых частях платформы размещают вплотную друг к другу по два штабеля, сформированных из шпал, расположенных вдоль платформы, в середине платформы формируют штабель из шпал, расположенных поперек платформы. Штабели формируют до высоты на 150 – 200 мм ниже верхнего обреза стоек разделяя на две части по высоте прокладками 5.

Нижние штабели из шпал размещают на двух подкладках 8 (6 и 8), обеспечивая уклон крайних штабелей из шпал к середине платформы. В зоне размещения среднего штабеля из шпал устанавливают ограждение 9 высотой, равной высоте среднего штабеля. Ограждение выполняют из досок толщиной не менее 35 мм, которые прибивают к двум центральным стойкам с внутренней стороны, начиная от уровня закрытых бортов, вплотную друг к другу гвоздями длиной не менее 70 мм по одному в каждое соединение. Концы досок должны выступать за стойки не менее чем на 250 мм. Боковые стойки должны иметь верхнее и среднее поперечное крепления в соответствии с пунктом 1.6 настоящей главы.

На штабели, погруженные в пределах прямоугольной части, размещают вплотную друг к другу четыре штабеля «шапок» симметрично относительно плоскостей симметрии полувагона. Каждый штабель «шапки» размещают на двух удлиненных прокладках 2, которые располагают на расстоянии 500 мм от концов шпал. По концам удлиненных прокладок на расстоянии не менее 50 мм от их торцов делают зарубки глубиной 10 – 15 мм. В «шапке» шпалы размещают семью ярусами по высоте. На удлиненные прокладки вплотную к боковым стойкам с обеих сторон платформы устанавливают ограждение «шапки» 3 из двух досок сечением толщиной 25 – 30 мм, шириной 250 мм, длиной 6 м, установленных «на ребро». Вплотную к доскам ограждения укладывают на боковую сторону по одной шпале, остальные шпалы первого яруса размещают между ними на нижнюю пласть вплотную друг к другу. Аналогичным образом укладывают шпалы в остальных ярусах, при этом крайние, установленные на боковую сторону, шпалы располагают вплотную к аналогичным шпалам нижележащего яруса. В седьмом ряду шпалы укладывают на нижнюю пласть между выступами крайних шпал шестого яруса. Имеющиеся зазоры между шпалами в каждом ярусе заполняют деревянными распорками по всей длине каждого штабеля «шапки». Шпалы «шапки» скрепляют двумя многооборотными шестизвенными стяжками в порядке, аналогичном изложенному в подпункте 2.1.3 настоящей главы. Изготовление и расположение подкладок 6, 8, прокладок 2, 5, ограждающих стоек 7 производится в соответствии с требованиями раздела 1 настоящей главы. Допускается в качестве утолщенных подкладок использовать шпалы.

3.1.2.Непропитанные шпалы в полувагоне размещают в следующем порядке (рисунок 31).

Рисунок 31 – Непропитанные шпалы в полувагоне

1 – обвязка «шапки»; 2 – удлиненная прокладка; 3 – ограждение штабеля; 4 – ограждение дверей; 5 – прокладка

Закрытые торцовые двери полувагона ограждают шпалами 4, которые укладывают нижней пластью друг на друга поперек вагона. К стоечным скобам устанавливают вертикально и закрепляют к ним увязкой из проволоки диаметром не менее 3 мм в две нити по одной шпале нижней пластью к стене полувагона. Шпалы размещают четырьмя штабелями по длине полувагона. Каждый штабель формируют на двух подкладках 6. Крайние штабели располагают на расстоянии от ограждения дверей, достаточном для установки ограждения штабеля 3. После укладки шпал до высоты от пола 1,0 м устанавливают вертикально вплотную друг к другу шпалы ограждения штабеля. Допускается использовать для ограждения штабеля шпальной вырезки толщиной не менее 40 мм. У боковых стен в местах расположения удлиненных прокладок шпалы ограждения штабеля не устанавливают. Прямоугольную часть штабелей формируют до уровня ниже верхнего торца ограждения на величину от 120 до 150 мм. Для обеспечения механизированной выгрузки каждый штабель разделяют по высоте на две - три части прокладками 5. Вблизи этих прокладок в один из крайних штабелей пропускают проволоку диаметром не менее 5 мм, концы которой выводят выше бортов и закрепляют вокруг шпал, расположенных вертикально. Проволока предназначена для заведения стропов при выгрузке. В «шапке» шпалы размещают шестью ярусами по высоте порядком, аналогичным порядку формирования и крепления «шапки» на платформе.

3.1.3.Пропитанные шпалы перевозят только в полувагонах. Порядок размещения и крепления шпал аналогичен порядку предусмотренному для непропитанных шпал. Для ограждения применяют шпалы только 1 и 2 типов. Шпалы, установленные вертикально у боковых стен полувагона, должны быть одного типа.

3.2  .Непакетированные пиломатериалы длиной до 3 м включительно.

3.2.1.Пиломатериалы длиной от 2,7 до 2,8 м включительно, за исключением шпал, на платформе размещают в пределах основного габарита погрузки порядком, предусмотренным подпунктом 3.1.1.1 настоящей главы. При этом, при формировании штабелей «шапки» по краям каждого яруса пиломатериалы устанавливают на узкую сторону по несколько штук пластью друг к другу. Количество этих единиц пиломатериала должно обеспечивать форму поперечного сечения «шапки», соответствующую габариту погрузки. Каждый штабель «шапки» скрепляют дополнительно средней увязкой из проволоки диаметром 6 мм в две нити, которую устанавливают в соответствии с требованиями подпунктов 2.1.3 и 2.1.4 настоящей главы.

3.2.2.Пиломатериалы длиной от 2,7 до 3,0 включительно в полувагонах размещают в пределах основного габарита погрузки аналогично изложенному в подпункте 3.1.2 настоящей главы. При этом ограждение дверей выполняют с использованием пиломатериала, уложенного пластью друг на друга, либо пачек пиломатериала; ограждение прямоугольной части штабелей выполняют с использованием пиломатериала, установленного вертикально. Штабели «шапки» формируют и скрепляют аналогично изложенному в подпункте 3.2.1. настоящей главы.

3.2.3.Допускается погрузка пиломатериалов длиной менее 3,0 м, а также шпальной вырезки и отходов деревообработки (опилок, стружки, щепы) в полувагонах с нарощенными стенами до высоты от уровня головок рельсов 4680 мм (рисунок 32).

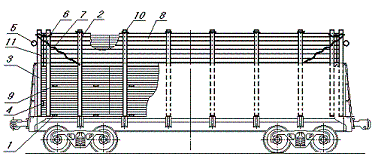

Рисунок 32

1 – подкладка; 2 – боковая стойка; 3 – торцовая стойка; 4 – соединительная доска; 5 – поперечная жердь; 6 – увязка; 7 – растяжка; 8 – доски обрешечивания; 9 – прокладка; 10 – поперечное скрепление боковых стоек; 11 – доски торцового ограждения

Наращивание стен производится следующим порядком. В полувагон устанавливают восемь пар боковых 2 и шесть торцовых 3 стоек высотой от уровня головок рельсов 4680 мм. Стойки должны быть изготовлены в соответствии с требованиями главы 1 настоящих ТУ. Боковые стойки устанавливают и закрепляют в соответствии с требованиями пункта 1.6 настоящей главы. Каждую угловую торцовую стойку закрепляют к боковому верхнему увязочному устройству полувагона растяжкой 7 из проволоки диаметром 6 мм в две нити, а также скрепляют с соседней боковой стойкой увязкой 6 из проволоки диаметром 6 мм в две нити. Среднюю торцовую стойку скрепляют с каждой угловой стойкой на высоте от 300 до 400 мм от пола доской 4 толщиной от 25 до 30 мм. В верхней части торцовые стойки укрепляются сортиментом 5 толщиной не менее 100 мм, длиной, равной ширине полувагона между бортами. Сортимент крепят к каждой торцовой стойке двумя гвоздями длиной от 150 до 200 мм и проволокой диаметром 6 мм в две нити. Наращивание стен (обрешечивание) выполняют пиломатериалом толщиной от 25 до 30 мм после погрузки груза до уровня ниже верхней обвязки полувагона на величину от 150 до 200 мм. Доски прибивают к стойкам гвоздями длиной не менее 70 мм, изнутри вагона, без зазоров по высоте начиная и заканчивая на расстоянии от 80 до 90 мм ниже соответственно верхней обвязки кузова полувагона и верха стоек. Наращивание стен над дверями должно выполняться только обрезным пиломатериалом длиной не менее ширины кузова.

Размещение пиломатериалов производят штабелями прямоугольного сечения до уровня ниже нарощенных бортов не менее чем на 50 мм.

Допускается размещение пиломатериалов длиной менее 1,6 м без применения подкладок и прокладок.

После погрузки каждую пару противоположных боковых стоек скрепляют между собой четырехзвенными стяжками или проволокой диаметром 6 мм в две нити.

3.3  Непакетированные пиломатериалы длиной более 3 м.

3.3.1Пиломатериалы в пределах основного габарита погрузки размещают в полувагонах и на платформах. Использование зонального габарита допускается только при размещении пиломатериалов в полувагонах. Каждый штабель пиломатериалов размещают (рисунки 33 и 34) на три поперечные подкладки. Формирование штабелей производят в соответствии с требованиями пункта 1.3 настоящей главы.

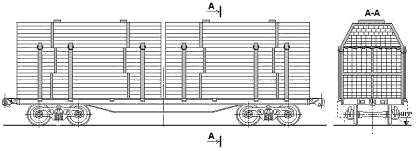

Рисунок 33 – Непакетированные пиломатериалы на платформе

1 – стойка; 2 – прокладка; 3 – прокладка «шапки»; 4 – скрепление стоек; 5 – удлиненная прокладка; 6 – верхний поперечный брусок; 7 – увязка «шапки»; 8 – утолщенная прокладка; 9 – подкладка

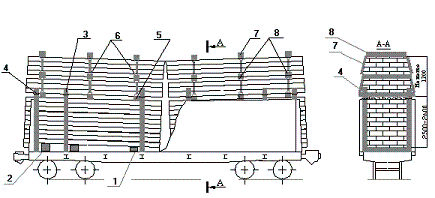

Рисунок 34 – Непакетированные пиломатериалы в полувагоне

1 – подкладка; 2 – утолщенная подкладка; 3 – стойка; 4 – скрепление стоек; 5 – удлиненная прокладка 6 – прокладка «шапки»; 7 – верхний поперечный брусок; 8 – увязка «шапки»

Крайние подкладки должны быть расположены на расстоянии от 300 до 800 мм от торцов штабеля. Прямоугольную часть штабеля разделяют по высоте поперечными прокладками. При этом в крайних штабелях со стороны торцов вагона располагают утолщенные прокладки, обеспечивающие уклон верхних частей штабелей к середине вагона.

Каждый штабель пиломатериалов ограждают стойками:

–  штабель длиной от 3000 до 4900 мм – двумя парами стоек;

–  штабель длиной от 5000 до 7900 мм – тремя парами стоек;

–  штабель длиной от 8000 до 12000 мм – четырьмя парами стоек.

Высота стоек от уровня верха головок рельсов должна соответствовать требованиям пункта 1.5 настоящей главы. Высота прямоугольной части штабеля должна быть меньше высоты стоек на величину не менее чем на 100 мм для основного габарита погрузки, на 150 мм – для зонального габарита.

Концы штабеля должны выходить за стойки не менее чем на 400 мм.

Размещение штабелей, сформированных из состыкованных по длине пиломатериалов, допускается только в полувагонах с обрешечиванием боковых стен, выполненным в соответствии с требованиями подпункта 3.2.3 настоящей главы.

3.3.2Формирование "шапки" производят следующим порядком (рисунок 35).

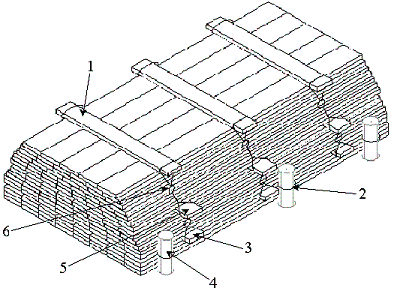

Рисунок 35 Формирование «шапки» непакетированных пиломатериалов

1 – поперечный брусок; 2 – верхнее скрепление стоек, 3 – удлиненная прокладка; 4 – стойка; 5 – прокладка; 6 – увязка

На прямоугольную часть штабеля укладывают три удлиненные прокладки 3, на которые размещают пиломатериалы в пределах верхней части габарита погрузки. При погрузке в основном габарите погрузки «шапку» разделяют на две части равной высоты посредством трех прокладок 5 сечением не менее 25х100 мм. На верхнюю плоскость «шапки» размещают поперечные бруски 1 сечением не менее 50х150 мм. Ширина «шапки» поверху должна определяться исходя из максимально допустимой длины поперечных брусков, которая должна быть не менее чем на 100 мм меньше ширины очертания соответствующего габарита погрузки. Удлиненные прокладки, прокладки «шапки» и поперечные бруски должны располагаться в вертикальных плоскостях, проходящих через прокладки прямоугольной части штабеля; их концы должны выступать за пределы штабеля с обеих сторон на величину от 75 до 100 мм на высоте их расположения. По концам удлиненных прокладок, прокладок и поперечных брусков на расстоянии не менее 50 мм от их торцов делают зарубки глубиной от 10 до 15 мм для закрепления проволочных обвязок. Каждый поперечный брусок прибивают к крайним единицам пиломатериала верхнего яруса двумя гвоздями длиной не менее 100 мм. Пиломатериалы в «шапке» скрепляют увязками из проволоки диаметром 6 мм в две нити с каждой стороны. Нити увязки помещают в зарубки удлиненных прокладок 3, прокладок 5 и поперечного бруска 1 и скручивают на участках между ними.

Максимальные допускаемые размеры «шапки» приведены на рисунке 36. Размер в скобках – для платформ.

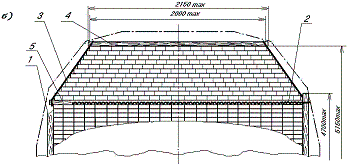

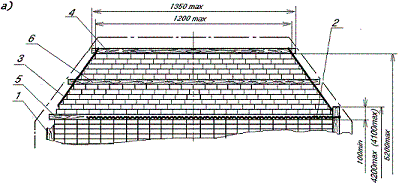

Рисунок 36 – Максимальные допускаемые размеры «шапки»:

а) – в основном габарите погрузки; б) – в зональном габарите

1 – стойка; 2 – верхнее скрепление стоек; 3 – увязка шапки; 4 – поперечный брусок; 5 – удлиненная прокладка; 6 –прокладка шапки

Допускается формирование "шапки" из пиломатериалов различной длины с соблюдением требований п. 1.3 настоящей главы; кроме того, все единицы пиломатериала, расположенные по периметру «шапки», должны иметь длину, равную длине штабеля.

3.4  Размещение и крепление пакетированных пиломатериалов

Для формирования пакетов пиломатериалов применяют многооборотные стропы ПС-01, ПС-02, ПС-04; ПС-05 (ГОСТ 14110) или (и) одноразовые средства пакетирования (брусково-проволочную увязку, увязку из стальной ленты). Ответственность за надежность применяемых средств пакетирования несет грузоотправитель. При формировании пакетов должны соблюдаться общие требования ГОСТ 19041 и ГОСТ 21100, а также особые требования соответствующих пунктов настоящего раздела.

3.4.1.Пакеты, сформированные с применением стропов типа ПС.

3.4.1.1.Размеры и масса пакетов, марка применяемых для их формирования стропов должны соответствовать данным, приведенным в таблице 4.

Таблица 4

Рисунок 37 – пакет прямоугольной формы

1 – цепь; 2 – проволочная закрутка; 3 – петлевой замок; 4 – прокладка; 5 – строповочная проушина

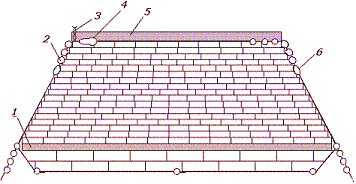

Рисунок 38 – Формирование пакета трапециевидной формы из досок

1 – прокладка; 2 – цепь; 3 – проволочная закрутка; 4 – петлевой замок; 5 – скрепляющая доска; 6 – строповочная проушина

Допускаются минусовые отклонения размеров пакетов по ширине и высоте, не превышающие соответственно ширины и толщины пиломатериала, из которого сформирован пакет.

Формирование пакетов со стыкованием единиц пиломатериала по длине производится в соответствии с требованиями ГОСТ 19041 либо ГОСТ 21100. При этом в двух нижних, двух верхних ярусах, в двух ярусах, расположенных непосредственно под разделительными прокладками, двух ярусах, расположенных непосредственно на прокладках, а также в крайних стопах пакета, должны быть расположены единицы пиломатериала длиной, равной длине пакета. Торцы пакета должны быть выровнены.

При формировании пакета «шапки» из досок (рисунок 38), вниз укладывают не менее двух ярусов досок общей высотой от 100 до 130 мм и общей шириной 2,6 м, поверх них размещают две поперечные прокладки, затем формируют трапециевидную часть пакета. Поперечные прокладки располагают в местах установки стропов.

Пиломатериалы верхнего яруса пакета «шапки» возле стропов скрепляют двумя досками длиной от 1,2 до 1,25 м, прибиваемыми пятью гвоздями длиной не менее 100мм.

3.4.1.2.Пакеты размещают в полувагонах без установки стоек и подкладок несколькими штабелями по его длине. Пакеты крайних штабелей не должны иметь уклона в направлении торцов полувагона. Штабель из пакетов шириной 2мм формируется из двух пакетов по высоте. При размещении пакетов размерами 1350х1300 мм прямоугольную часть штабеля формируют из четырех пакетов, укладываемых двумя ярусами по два пакета по ширине полувагона. В «шапке» штабеля размещают пакет трапециевидной формы. Пиломатериалы, кроме пропитанных, а также с невысохшим покрытием, допускается размещать в полувагонах с открытыми торцовыми дверями, при этом крайние пакеты должны иметь длину не менее 1,5 м.

3.4.2.Размещение и крепление пакетов из непропитанных пиломатериалов длиной менее 1,5 м, а также пакетов пропитанных пиломатериалов (кроме шпал) независимо от длины, производят в полувагонах с установкой торцовых щитов (рисунок 39) аналогично пакетам лесоматериалов длиной до 2,0 м (подпункт 2.4.7 настоящей главы) с соблюдением следующих дополнительных требований:

–  пакеты должны плотно примыкать друг к другу;

–  под наружные концы крайних верхних пакетов на расстоянии 300…400 мм от их торцов укладывают утолщенные прокладки 2 в соответствии с требованиями подпункта 1.14 настоящей главы;

–  наружные концы пиломатериала в крайних верхних пакетах скрепляют поверху поперечными досками (горбылями) 4 длиной, равной ширине пакета, которые крепят к пиломатериалу шестью гвоздями длиной не менее 100 мм

–  зазор между торцовым щитом и дверями полувагона заполняют узкими пакетами 1 или несвязанными пиломатериалами, уложенными поперек полувагона.

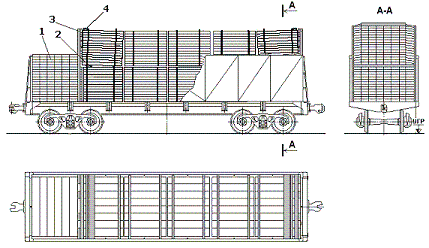

Рисунок 39

1 – поперечные пакеты пиломатериала; 2 – утолщенная прокладка; 3 – торцовый щит; 4 – скрепляющая доска

3.4.3. Пакеты длиной свыше 1,5 м, сформированные их пиломатериалов размерами 1350х1300 мм, размещают в полувагоны несколькими штабелями по длине вагона (рисунок 40).

Рисунок 40

1 – проушина грузовой тяги; 2 – цепь; 3 – закрутка

Пакеты «шапки» скрепляют с пакетами верхнего яруса прямоугольной части штабеля с помощью концов цепей стропа пакета «шапки», который пропускают через верхнюю проушину грузовой тяги нижележащего пакета и фиксируют закруткой 3 из проволоки диаметром не менее 4 мм. Концы проволоки должны скручены не менее трех раз.

3.4.4.На четырехосных платформах допускается перевозить пакеты пиломатериалов длиной 3 м и более. Платформу оборудуют боковыми стойками в соответствии с требованиями пунктов 1.4 и 1.5 настоящей главы. Пакеты размещают без подкладок и прокладок до высоты боковых стоек и закрепляют порядком, предусмотренным для непакетированных пиломатериалов (рисунок 41). Пакеты «шапок» размещают и закрепляют тем же способом, как и в полувагонах.

Рисунок 41

3.4.5.Размещение и крепление пакетов деревянных пропитанных (непропитанных) шпал длиной 2,75 м (ГОСТ 78).

Для формирования пакетов шпал используют стропы ПС-04 и ПС-05. Пакеты формируют в карманах-накопителях. Стропы на пакетах должны быть плотно затянуты. Пакеты должны быть сформированы только из пропитанных или только из непропитанных шпал. В исключительных случаях допускается формирование пакетов нижнего яруса штабеля непосредственно в полувагоне. Каждый пакет обвязывают двумя стропами одного типа, которые размещают на расстояниях от торцов, равных 0,6-0,7 м.

3.4.6.Размещение пакетов деревянных шпал в пределах зонального габарита погрузки производят только в полувагонах.

Количество шпал в пакете, сформированном с использованием стропов ПС-05 из подсортированных по типам шпал за исключением шпал из лиственницы, не должно превышать указанного в таблице 5.

Таблица 5

Шпалы из лиственницы, независимо от их типа, укладывают в пакет в количестве, не превышающем 90 штук (девять ярусов по 10 шпал).
