Пневматическое оборудование вагонов метрополитена (стр. 5 )

3. Свойство мягкости пневматического тормоза. При падении давления в тормозной магистрали темпом мягкости 0,3 – 0,5 ат/мин. (например при оставлении ручки КМ № 000 длительное время в 3-м положении – перекрыше), воздухораспределитель на тормоз не срабатывает. Это происходит потому, что при понижении давления в тормозной магистрали и магистральной камере, давление так же понижается в РКV7лит. и в рабочей камере главной части ВР. Так как сжатый воздух из них, через открытое внешнее седло клапана зарядки и калиброванное отверстие в верхнем зажиме диафрагмы d=0,8 mm. так же успевает перетекать в магистральную камеру. Разницы давлений в магистральной и рабочих камерах не происходит, магистральная диафрагма, усилием нагрузочной пружины находится в нейтральном положении, и ВР на тормоз не срабатывает.

4. Двухпроводность. В работе пневматического тормоза на вагоне (составе) участвуют две магистрали, тормозная и напорная. Тормозная магистраль управляет работой пневматического тормоза. При ее разрядке или зарядке, происходят процессы пневматического торможения или отпуска тормоза. Напорная магистраль, в процессе торможения, через питательный клапан главной части ВР заряжает тормозные цилиндры, а так же участвует в работе ВЗ №2.

5. Автоматичность. При разрыве в процессе эксплуатации трубопровода тормозной магистрали, резинотканевых рукавов (срывного клапана, автосцепки ТМ) или при саморасцепе состава, ВР сработает на тормоз автоматически. Это произойдет потому, что при резком падении давления сжатого воздуха в ТМ, давление так же понизится в магистральной камере главной части ВР. Далее произойдет процесс экстренного пневматического торможения (см. #4).

Ступенчатое торможение осуществляется разрядкой тормозной магистрали ступенями. Причем первая ступень разрядки должна быть не менее чем на 0,7 ат., а последующие ступени разрядки не менее чем на 0,3 ат. При этом в главной части ВР происходят процессы, принципиально аналогичные ПСТ. Магистральная диафрагма, при ступенчатой разрядке, прогибается вверх ступенями, а не полностью как при ПСТ. И только лишь когда давление в ТМ понизится до 3 ат. она прогнется вверх полностью. Естественно, что режимный шток так же перемещается вверх ступенями и не полностью нагружает (через режимные пружины и режимный поршень) режимную диафрагму снизу. Давление в тормозных цилиндрах при этом, так же нарастает ступенями, так как из-за не полностью нагруженной режимной диафрагмы, для наступления перекрыши необходимо, меньшее давление сжатого воздуха в тормозной камере, а следовательно и в тормозных цилиндрах.

Экстренное торможение, как правило, сопровождается глубокой разрядкой тормозной магистрали, вплоть до 0 ат. экстренным темпом (0,8-1 ат/сек.) при помощи 5 (7) положения ручки крана машиниста, стоп-крана, ЭПК (ЭПВ АРС), срывного клапана, ВЗ №2, разрыве трубопровода ТМ. При этом в главной части ВР происходят процессы, принципиально аналогичные ПСТ. Давление сжатого воздуха в магистральной камере падает до 0 ат. Так же как и при ПСТ, магистральная диафрагма из-за разницы давления в рабочей и магистральной камерах прогибается вверх. Но внешнее седло клапана зарядки при этом не закрывается, так как возвратная пружина клапана зарядки не выдерживает разницы давления около 5 ат. в рабочей и магистральной камерах. И сжатый воздух из РКV7лит. и рабочей камеры главной части ВР, через открытое внешнее седло клапана зарядки и отверстие в верхней части зажима магистральной диафрагмы (d = 0,8 mm), проходит в магистральную камеру и далее в ат. (рис 10). Этот процесс продолжается до тех пор, пока давление сжатого воздуха в РКV7лит. и рабочей камере главной части ВР не понизится до 2,0 - 2,5 ат. При этом, клапан зарядки, усилием возвратной пружины закроет внешнее седло и сообщение РКV7лит. и рабочей камеры главной части ВР с магистральной камерой прекратится. Наступит такое же положение, как и при ПСТ с разницей, что давление в РКV7лит. и рабочей камере главной части ВР, будет 2,5 ат., а в магистральной 0 ат. ( см. рис.).

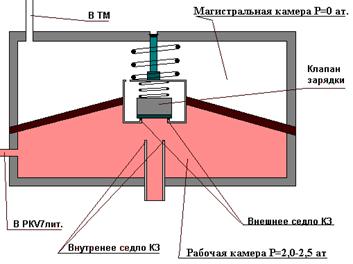

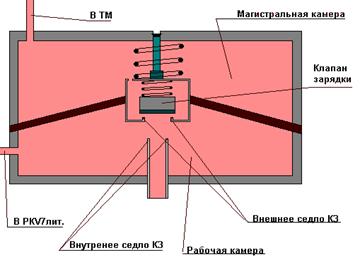

. Первоначальное положение магистрального узла при ЭТ. Конечное положение магистрального узла при ЭТ.

Давление в тормозных цилиндрах при экстренном торможении такое же как и при ПСТ. При отпуске тормоза, для дозарядки РКV7лит. и рабочей камеры главной части ВР до давления 5 ат. необходимо около 30 сек.

Для полного отпуска тормоза, необходимо зарядить тормозную магистраль при помощи крана машиниста до рабочего давления 5 ат.. При этом давление сжатого воздуха так же увеличивается в магистральной камере. Когда давление сжатого воздуха в магистральной камере будет больше или равно давлению сжатого воздуха в рабочих камерах, магистральная диафрагма со стержнем с манжетами прогнется вниз (усилием сжатого воздуха и нагрузочной пружины сверху) и займет нейтральное положение. Лишившийся опоры снизу, режимный шток, режимные пружины и режимный поршень, так же переместятся вниз. Режимная диафрагма при этом, усилием сжатого воздуха и нагрузочной пружины сверху прогнется вниз и, как магистральная диафрагма, займет нейтральное положение. Атмосферный клапан откроется и тормозная камера, а следовательно и тормозные цилиндры сообщатся с атмосферой через канал полой трубки и атмосферные отверстия в верхней цокольной крышке ВР.

Для ступенчатого отпуска тормоза, необходима зарядка тормозной магистрали ступенями. Первая ступень не менее чем на 0,5 ат., а последующие не менее на 0,2 ат. При этом ступенчато увеличивается давление сжатого воздуха в магистральной камере главной части ВР. Усилие давления сжатого воздуха на магистральную диафрагму сверху постепенно увеличивается, и она делает частичный ход вниз, ослабляя при этом воздействие режимных пружин (через режимный поршень) на режимную диафрагму снизу. Как только воздействие режимных пружин уменьшится, режимная диафрагма усилием сжатого воздуха и нагрузочной пружины сверху, прогнется вниз, откроется атмосферный клапан и сообщит тормозную камеру и тормозные цилиндры с атмосферой. Разрядка тормозных цилиндров и тормозной камеры будет продолжаться до тех пор, пока воздействие режимных пружин (через режимный поршень), на режимную диафрагму снизу, не преодолеет уменьшившееся усилие сжатого воздуха в тормозной камере, складывающееся с усилием нагрузочной пружины режимной диафрагмы сверху. Режимная диафрагма при этом, частично прогнется вверх, атмосферный клапан закроется, разрядка тормозной камеры и тормозных цилиндров прекратится и наступит положение перекрыши, но уже с меньшим давлением в тормозных цилиндрах. Следует помнить, что площадь магистральной диафрагмы приблизительно в два раза больше площади режимной диафрагмы. Поэтому, при зарядке ТМ и магистральной камеры на 0,5 ат. давление в тормозной камере и в ТЦ уменьшится приблизительно на 0,8 – 1 ат. и так далее, до полного перемещения всей системы главной части ВР вниз, и возврата магистральной диафрагмы в нейтральное положение..

Замещение электродинамического тормоза пневматическим, осуществляется работой вентилей замещения. При определенных условиях они, включаясь, производят пневматическое торможение вместо электродинамического.

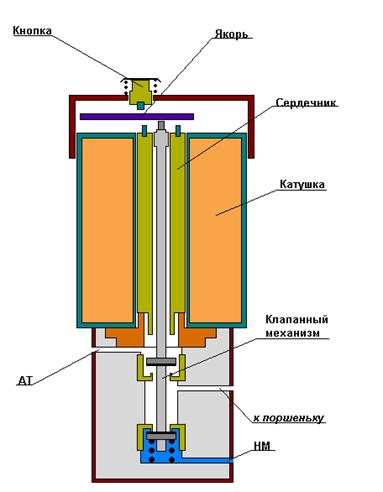

Вентиль замещения № 1 (ВЗ №1). Является электромагнитным вентилем включающего типа. Предназначен для замещения электродинамического тормоза пневматическим, на малой скорости при неэффективности электродинамического тормоза. При торможении, на малой скорости при неэффективности электродинамического торможения, на 17 позиции реостатного контролера ВЗ №1 включается и замещает электродинамическое торможение пневматическим тормозом. В работе ВЗ №1 участвует напорная магистраль.

При подаче напряжения на катушку ВЗ №1 в ней создается электромагнитная сила и якорь вентиля притягивается к сердечнику, при этом толкатель с клапанами, преодолевая усилие возвратной пружины снизу, перемещается вниз. При этом верхний клапан закрывается, и отсекает камеру под поршеньком от атмосферы, а нижний клапан открывается, сообщая камеру под поршеньком с напорной магистралью. Усилием сжатого воздуха из НМ снизу, поршенек перемещается вверх до упора в накидную регулировочную гайку. При подъеме вверх, поршенек, своей распорной втулкой (упоркой) взаимодействуя с большой режимной пружиной, перемещает режимный поршень вверх. Режимный поршень воздействует на режимную диафрагму снизу, прогибая её вверх. При подъеме режимной диафрагмы вверх, закрывается атмосферный клапан, разобщая тормозную камеру и тормозные цилиндры от атмосферы. Закрываясь, атмосферный клапан воздействует на свое подвижное седло – нижний торец полой трубки с питательным клапаном. Полая трубка под воздействием режимной диафрагмы (атмосферного клапана) снизу, перемещается вверх, преодолевая усилие возвратной пружины питательного клапана. Питательный клапан открывается, сообщая напорную магистраль с тормозной камерой и тормозными цилиндрами по каналам ТЦ и ОТЦ. Процесс зарядки будет продолжаться до тех пор, пока давление сжатого воздуха в тормозной камере ( а следовательно и в тормозных цилиндрах) складываясь с усилием нагрузочной пружины режимной диафрагмы, не преодолеет усилие большой режимной пружины (через режимный поршень)на режимную диафрагму снизу. Как только это произойдет, режимная диафрагма, сделает частичный ход вниз. При этом питательный клапан усилием возвратной пружины закроется. Атмосферный клапан так и останется закрытым. Процесс перекрыши в данном случае, наступит гораздо раньше, чем при ПСТ так как режимную диафрагму снизу, нагружает только одна, большая режимная пружина, и чтобы ее уравновесить давления сжатого воздуха в тормозной камере, а следовательно и в ТЦ нужно меньше чем при ПСТ (см. таблицу).

При снятии напряжения с катушки ВЗ №1, электромагнитная сила пропадает, и толкатель с клапанами усилием возвратной пружины снизу перемещается вверх. При этом, нижний лапан, закрываясь, отсекает напорную магистраль от камеры под поршеньком, а верхний клапан открывается и сообщает её с атмосферой. Поршенек с упоркой перемещается вниз, так же перемещаются вниз большая режимная пружина и режимный поршень. Режимная диафрагма, усилием нагрузочной пружины сверху и давления сжатого воздуха в тормозной камере, занимает нейтральное положение, и тормозная камера, а следовательно и тормозные цилиндры, сообщаются с атмосферой через открывшийся атмосферный клапан.

Магистральный узел и режимный шток с малой режимной пружиной в работе ВЗ №1 не участвуют.

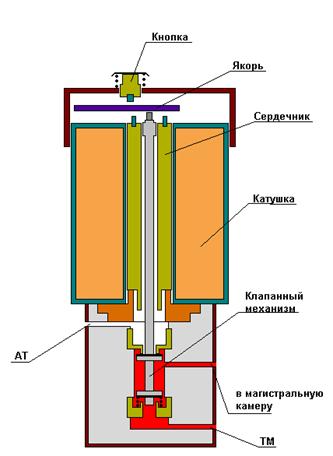

Вентиль замещения №2 (ВЗ №2). Является электромагнитным вентилем выключающего типа. Предназначен для замещения электродинамического торможения пневматическим, в случае если при переводе главной ручки КВ в тормозное положение, произошел отказ электродинамического торможения на каком либо из вагонов состава или на всем составе (например срабатывание реле перегрузки на всем составе). В этом случае ВЗ №2 включается при положении главной ручки КВ «тормоз 2». Так же ВЗ №2 участвует в работе системы АРС. Например, при ОЧ или частоте «0», при горящей лампе ЛВД, на некоторых типах подвижного состава включается ВЗ №2. В работе ВЗ №2 участвует тормозная магистраль.

При подаче напряжения на катушку ВЗ №2, в ней создается электромагнитная сила и якорь вентиля притягивается к сердечнику, при этом толкатель с клапанами, преодолевая усилие возвратной пружины снизу, перемещается вниз. При этом нижний клапан отсекает тормозную магистраль от магистральной камеры, а верхний клапан сообщает магистральную камеру с атмосферой. Далее работа ВР принципиально аналогична экстренному торможению. Тормозная магистраль в работе ВЗ №2 не участвует (за исключением разрядки ее в КДР, которая моментально компенсируется краном машиниста). Скорость срабатывания ВР на тормоз и наполнения тормозных цилиндров при работе ВЗ №2 максимальна и составляет около 1,5 сек. (см. таблицу). ВЗ №2 – самый быстрый вид пневматического тормоза.

При снятии напряжения с катушки ВЗ №2, электромагнитная сила пропадает, и шток с клапанами усилием возвратной пружины снизу перемещается вверх. Верхний клапан отсекает магистральную камеру от атмосферы, а нижний клапан сообщает её с тормозной магистралью. При этом происходит быстрая зарядка магистральной камеры воздухом из тормозной магистрали и отпуск тормоза.

При перезарядке ТМ свыше рабочего давления (например, при оставлении ручки КМ с первом положении или при неисправности редуктора ТМ), произойдет повышение давления сжатого воздуха в связанной с ТМ магистральной камере, а так же, через калиброванное отверстие d = 0,8 м. и открытое внешнее седло клапана зарядки, повышение давления в рабочей камере и в РКV7лит. Рассмотрим ситуацию, при которой произошла перезарядка ТМ до давления 8 ат. При перезарядке тормозной магистрали до 8 ат. такое же давление установится в магистральной камере, рабочей камере и РКV7лит. Так как, при нейтральном положении магистральной диафрагмы, внутреннее седло клапана зарядки закрыто, камера над диафрагмой КЛСЗ с рабочими камерами не сообщается и ликвидации сверхзарядки не происходит. При попытке произвести пневматическое торможение (например, ПСТ), машинист при помощи КМ понизит давление в ТМ на две атмосферы, т. е. до 6 ат. Первоначально воздухораспределитель сработает на тормоз в штатном режиме, так как давление в тормозной магистрали и магистральной камере понизится до 6 ат. В РКV7лит. и в рабочей камере главной части ВР тем временем будет давление 8 ат. и из-за разницы давления, магистральная диафрагма прогнется вверх, что приведет к зарядке ТЦ воздухом из напорной магистрали. Но как только магистральная диафрагма прогнется вверх, внешнее седло клапана зарядки закроется, а внутреннее седло откроется, РКV7лит. и рабочая камера главной части ВР начнут сообщатся с камерой над диафрагмой КЛСЗ. Так как регулировочная пружина КЛСЗ, нагружающая диафрагму КЛСЗ снизу, отрегулирована при помощи регулировочного стакана на 5 ат., при давлении сжатого воздуха в камере над диафрагмой КЛСЗ 8 ат., диафрагма, преодолевая усилие регулировочной пружины, прогнется вниз. При этом откроется клапан, и сообщит камеру над диафрагмой КЛСЗ, рабочую камеру главной части ВР и РКV7лит. с атмосферой через плунжер и атмосферное отверстие в регулировочном стакане. Разрядка этих камер будет происходить темпом 0,1 ат/сек., а разрядка магистральной камеры производится темпом не менее чем 0,3 ат/сек., поэтому ВР первоначально сработает на тормоз в нормальном режиме. Однако при понижении давления в рабочих камерах и приближения его к отметке 6 ат. (т. е. такому же как в магистральной камере и в ТМ), магистральная диафрагма, усилием нагрузочной пружины сверху, прогнется вниз, и займет свое нейтральное положение. При этом произойдет самопроизвольный отпуск тормоза. Давление сжатого воздуха в рабочих камерах останется завышенным - 6 ат. Поэтому в случае перезарядки тормозной магистрали до давления близкого к напорному рекомендуется:

При движении с перезаряженной тормозной магистралью и необходимости применения пневматического тормоза, необходимо разряжать ТМ до давления ниже 5 ат. в зависимости от вида торможения (например, при ПСТ с 8 ат до 3 ат)..

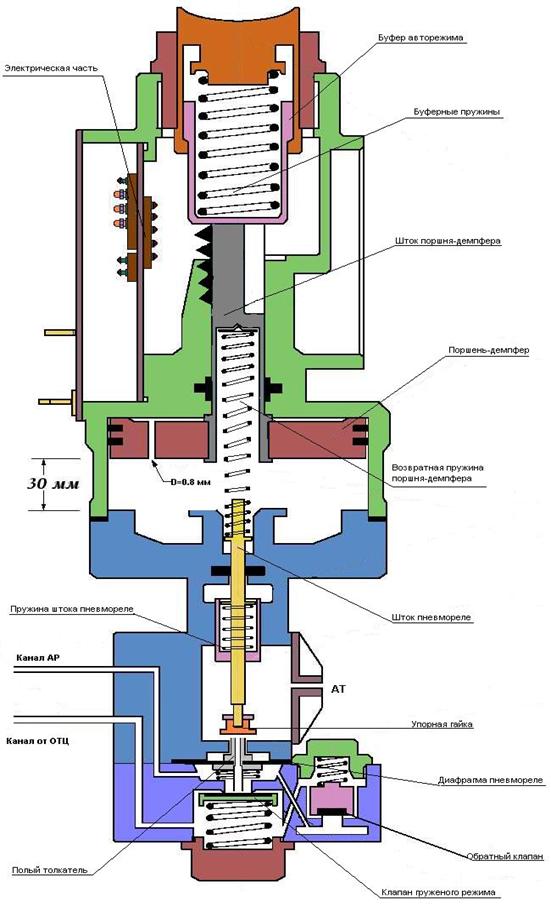

8. Электропневматический авторежим № 000.001

Электропневматический авторежим предназначен, для сохранения расчетной длинны тормозного пути состава независимо от его загрузки, путем автоматического регулирования давления сжатого воздуха в ТЦ и изменения тока уставки РУТ. Эффективно работает при максимальной загрузке 16 тонн (на каждый вагон). По конструкции является клапанно-диафрагменно-поршневым прибором работающим совместно с ВР № 000.004.

Устройство:

Включает в себя 2 стакана (внешний и внутренний). Внешний стакан взаимодействует с приводом авторежима. Внутренний стакан взаимодействует со штоком поршня-демпфера.

2. Буферные пружины.

В количестве 2 штук установлены внутри буфера авторежима.

3. Поршень-демпфер.

Предназначен для компенсации реакции авторежима на кратковременные просадки кузова (например при прохождении составом стрелочных переводов). На поршне имеется шток, который взаимодействует с внутренним стаканом буфера авторежима, а так же возвратная пружина, опирающаяся на шток пневмореле и возвращающая поршень в крайне-верхнее положение при отсутствии нагрузки. В поршне высверлено калиброванное отверстие d = 0,8 мм., которое предназначено для сообщения надпоршневой и подпоршневой камеры при перемещении поршня. Поршень имеет 2 уплотнительных, резиновых кольца. Его ход вниз составляет 30 мм. Это расстояние поршень проходит за 7 – 17 сек. Пройти это расстояние поршень может только при длительной загрузке вагона т. к. в этом случае, воздух из подпоршневой камеры, через отверстие 0,8 мм. в поршне, должен перетечь в надпоршневую камеру, а для этого необходимо определенное время. Поэтому при кратковременных просадках кузова будут работать (на сжатие) только буферные пружины.

На шток пневмореле, сверху упирается возвратная пружина поршня-демпфера. Так же шток имеет свою возвратную пружину и упорную регулировочную гайку, которой он воздействует на диафрагму пневмореле сверху. На гайке снизу, сделана поперечная проточка, для сообщения через нее, полого толкателя пневмореле с атмосферой.

Представляет собой комплексное устройство благодаря которому при увеличении нагрузки, увеличивается давление в ТЦ, а следовательно и тормозная сила.

Пневмореле состоит:

- диафрагма пневмореле

- полый толкатель установленный в центре диафрагмы пневмореле. Канал полого толкателя сообщается с атмосферой, а его нижний торец является внутренним седлом КГР.

- нагрузочная пружина диафрагмы пневмореле (установлена снизу)

- клапан груженого режима пневмореле (КГР) Имеет 2 седла. Внутренним седлом является нижний торец полого толкателя диафрагмы пневмореле. Внешнее седло выполнено в корпусе пневмореле.

- возвратная пружина КГР воздействует на КГР снизу.

- обратный клапан пневмореле. Создает импульс для отпуска тормоза при средних загрузках вагона. Установлен в приливе расположенном на корпусе пневмореле.

-.возвратная пружина обратного клапана воздействует на обратный клапан сверху.

Камеры авторежима:

По каналу АР, через 3-х ходовой разобщительный кран АР, сообщается с авторежимной камерой главной части ВР, а так же с камерой под обратным клапаном пневмореле.

2. Камера под КГР

Через разобщительный кран АР сообщается с тормозными цилиндрами, а так же с камерой над обратным клапаном пневмореле.

3. Камера над обратным клапаном пневмореле

Сообщается с камерой под КГР.

Сообщается с камерой под диафрагмой пневмореле.

Принцип работы:

1.  При порожнем режиме.

При пустом вагоне привод авторежима не воздействует на буфер и поршень-демпфер, под действием своей возвратной пружины находиться в крайне-верхнем положении. Так же, в верхнем положении, усилием своей пружины, находится шток пневмореле. Диафрагма пневмореле, не испытывающая воздействия штока сверху, под действием своей нагрузочной пружины, так же находится в верхнем положении. При этом постоянно открыто внутреннее седло КРГ, и камера под диафрагмой пневмореле, а следовательно и авторежимная камера главной части ВР, постоянно сообщается с атмосферой через полый толкатель диафрагмы пневмореле. КГР усилием своей возвратной пружины находится в крайне-верхнем положении и его внешнее седло при этом закрыто, и камера под КГР, а следовательно и ТЦ с камерой под диафрагмой пневмореле не сообщаются.

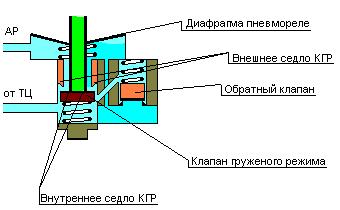

КГР при порожнем режиме. Внутреннее седло КРГ открыто, а внешнее закрыто.

По этому, при пневматическом торможении, воздух из ТЦ не проходит в авторежимную камеру главной части ВР, которая при порожнем режиме постоянно сообщается с атмосферой, и режимной диафрагме, что бы частично прогнутся вниз (до состояния «перекрыши») необходимо преодолеть воздействие только режимных пружин, и в ТЦ устанавливается давление сжатого воздуха необходимое для порожнего режима. Величина же этого давления зависит от регулировки режимных пружин главной части ВР.

2.  При средних загрузках.

При средних нагрузках от 0 до 16 т. масса вагона через привод авторежима передается на буфер. Буферные пружины сжимаясь, через внутренний стакан передают усилие на шток демпферного поршня, который из-за неполной нагрузки делает частичный ход вниз. По этому возвратная пружина поршня, передающая это усилие на шток пневмореле, сжата не полностью. Усилием возвратной пружины поршня, шток пневмореле перемещается вниз, сжимая свою пружину. Своей упорной гайкой он воздействует на полый толкатель диафрагмы пневмореле сверху. Диафрагма пневмореле, прогибается вниз сжимая свою нагрузочную пружину. При этом закрывается внутреннее седло КГР, и камера под диафрагмой пневмореле, и следовательно авторежимная камера главной части ВР от атмосферы отсекаются. Внешнее седло КГР открывается, и ТЦ начинают сообщатся с камерой под диафрагмой пневмореле и с авторежимной камерой главной части ВР. При пневматическом торможении или работе вентилей замещения, воздух и НМ, через открытый питательный клапан главной части ВР поступает в ТЦ. Из ТЦ через ОТЦ и далее по каналу, воздух поступает, через открытое внешнее седло КГР в камеру под диафрагмой пневмореле, а из нее по каналу АР в авторежимную камеру. Когда воздух в камере под диафрагмой пневмореле достигнет определенного давления (этот момент зависит от величины загрузки вагона), диафрагма пневмореле под давлением воздуха снизу, а так же усилием своей пружины и при помощи возвратной пружины штока пневмореле, сделает частичный ход вверх. При этом внешнее седло КГР, усилием пружины КГР закроется, а внутреннее не откроется. Наступит состояние баланса сил – перекрыша.

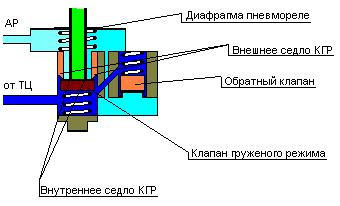

Пневмореле в перекрыше. Внутреннее и внешнее седла КГР закрыты..

В камере под диафрагмой пневмореле и в авторежимной камере главной части ВР будет сохраняться фиксированное давление зависящее от загрузки вагона. А воздух из НМ при этом, через открытый питательный клапан главной части ВР, будет продолжать заполнять ТЦ. И перекрыша в главной части ВР наступит тогда, когда давление воздуха в тормозной камере (а следовательно и в ТЦ), на режимную диафрагму сверху, не достигнет нужного уровня, и преодолеет совместное усилие режимных пружин и усилие воздуха в авторежимной камере на режимную диафрагму снизу. При этом режимная диафрагма, частично прогнется вниз, питательный клапан закроется и наступит перекрыша в главной части ВР с давлением в ТЦ большим, чем при порожнем режиме.

3.  При полной загрузке.

При полной загрузке вагона (16 тонн и более), в отличии от средних загрузок, демпферный поршень делает полный ход вниз (30 мм.). При этом возвратная пружина демпферного поршня полностью сжимается и воздействует на шток пневмореле сверху, который ее усилием перемещается вниз, сжимая свою пружину. Шток пневмореле, своей упорной гайкой воздействует на диафрагму пневмореле сверху, которая так же перемещается вниз, сжимая свою нагрузочную пружину. При этом закрывается внутреннее седло КГР, и камера под диафрагмой пневмореле, и следовательно авторежимная камера главной части ВР от атмосферы отсекаются. Внешнее седло КГР открывается, и ТЦ начинают сообщатся с камерой под диафрагмой пневмореле и с авторежимной камерой главной части ВР. То есть очевидно, что процесс работы авторежима первоначально аналогичен его работе при средних загрузках. Но при пневматическом торможении и наполнении ТЦ сжатым воздухом из НМ воздух из них поступающий в камеру под диафрагмой пневмореле и в авторежимную камеру главной части ВР состояние перекрыши в пневмореле не вызовет. Внешнее седло КГР всегда останется открытым и давление воздуха в авторежимной камере главной части ВР всегда будет равно давлению воздуха в ТЦ и в тормозной камере главной части ВР.

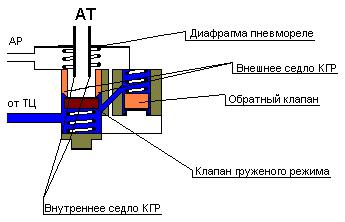

Пневмореле при полной загрузке. Внутреннее седло КГР закрыто, а внешнее открыто.

Режимные пружины отрегулированы относительно площади режимного поршня таким образом, что когда давление воздуха в авторежимной камере главной части ВР достигнет отметки в 3,6 – 4,0 ат. (на вагонах 81.717) то под давлением этого воздуха сверху поршень сжимая режимные пружины, переместиться вниз и его воздействие на режимную диафрагму снизу уменьшится. Так как давление сжатого воздуха в авторежимной камере равно давлению в тормозной камере (а следовательно и в ТЦ), то усилием своей пружины, режимная диафрагма сделает частичный ход вниз. Питательный клапан главной части ВР, усилием своей пружины закроется, наступит состояние перекрыши с давлением воздуха в ТЦ, равном давлению воздуха в авторежимной камере.

4.  Отпуск тормоза при средних загрузках.

Для отпуска тормоза, необходимо зарядить тормозную магистраль до регулировочного давления. При этом, воздух из ТЦ через открытый атмосферный клапан главной части ВР выходит в атмосферу. Одновременно с этим воздух выходит из камеры над обратным клапаном, через камеру под КГР в ТЦ и далее в атмосферу. Так как давление воздуха в камере над обратным клапаном понизилось, под давлением сжатого воздуха снизу, клапан, преодолевая усилие своей возвратной пружины, перемещается вверх. При этом воздух из авторежимной камеры главной части ВР, через камеру под диафрагмой пневмореле, камеру под обратным клапаном, камеру под КГР, поступает в ТЦ и далее в атмосферу. Так как давление сжатого воздуха в камере под диафрагмой пневмореле понижается, баланс сил в пневмореле (перекрыша) моментально нарушается. Диафрагма пневмореле вновь прогибается вниз, и открывается внешнее седло КГР. При этом воздух из авторежимной камеры главной части ВР и из камеры под диафрагмой пневмореле, через открытое внешнее седло КГР попадает в ТЦ и далее в атмосферу через атмосферный клапан главной части ВР.

5. Отпуск тормоза при полной загрузке.

При зарядке тормозной магистрали до зарядного давления, сжатый воздух из ТЦ, через атмосферный клапан главной части ВР выходит в атмосферу. Так как при полной загрузке, внешнее седло КГР всегда открыто, при разрядке ТЦ, воздух из авторежимной камеры главной части ВР, через камеру под диафрагмой пневмореле и открытое внешнее седло КГР, попадает в ТЦ из них в атмосферу, через атмосферный клапан главной части ВР.

Работа ВР при перекрытых кранах ЗР, ВР, ТМ, ТЦ, ОТЦ, АР.

- При перекрытом, 2-х ходовом разобщительном кране ЗР, напорная магистраль отсекается от запасного резервуара. Таким образом, ВР будет нормально работать, пока давление в запасном резервуаре не понизится до 2 ат. После этого ВР эффективно работать на пневматический, на тормоз перестанет.

- При перекрытом 3-х ходовом разобщительном кране ВР, напорная магистраль отсекается от камеры над питательным клапаном, и она сообщается с атмосферой, через атмосферное отверстие крана. При этом, при попытке затормозить, тормозного эффекта не будет, тормозные цилиндры не будут заполнятся воздухом, т. к. НМ отсечена от питательного клапана краном ВР.

- При перекрытом 3-х ходовом разобщительном кране ТЦ, тормозные цилиндры будут постоянно сообщаться с атмосферой через атмосферное отверстие крана диаметром 3 мм. При торможении, тормозные цилиндры будут частично заполняться воздухом через открытый питательный клапан, канал диаметром 4 мм. и трубку ОТЦ. Время заполнения тормозных цилиндров на много увеличится т. к. воздух из них будет постоянно выходить в атмосферное отверстие крана ТЦ диаметром 3 мм., и тормозные цилиндры будут постоянно подпитываться воздухом НМ благодаря свойству неистощимости ВР.

- При перекрытом 2-х ходовом разобщительном кране ОТЦ, и торможении, тормозная камера через открытый питательный клапан наполняется сжатым воздухом НМ быстрее, чем тормозные цилиндры. Как только, в момент перекрыши, закроется питательный клапан ВР, давление в тормозной камере и в ТЦ уравнивается, режимная диафрагма вновь прогибается вверх, и вновь открывается питательный клапан ВР, наполняя тормозную камеру и ТЦ сжатым воздухом НМ. Эта ступенчатая зарядка (дросселирование питательного клапана ВР) будет продолжаться, пока давление в ТЦ не достигнет регулировочного уровня. Так же, если в процессе эксплуатации, произойдет засор бокового канала диаметром 4 мм., то при торможении, сжатый воздух перестанет поступать в тормозную камеру. Это приведет к перезарядке тормозных цилиндров до напорного давления и заклиниванию колесных пар вагона.

- При перекрытом 2-х ходовом разобщительном кране ТМ, тормозная магистраль отсекается от воздухораспределителя. Т. е. при разрядке тормозной магистрали ВР перестает работать на тормоз. В тоже время ВР будет нормально работать на тормоз от ВЗ №1.

- При перекрытом 3-х ходовом кране АР, авторежим отсекается от авторежимной камеры ВР и она сообщится с атмосферой через атмосферное отверстие крана АР. При этом работа ВР не зависимо от нагрузки вагона будет как при порожнем режиме.

Неисправности воздухораспределителя.

Отключение неисправного ВР.

Признаками не отпуска пневматического тормоза на составе являются:

При не отпуске тормоза, прежде чем отключить ВР на неисправном вагоне необходимо при помощи крана машиниста два раза перетормозить экстренным торможением с выдержкой в 5 (7) положении ручки крана машиниста около 30 сек. Отпускать тормоз после торможения рекомендуется с выдержкой по положениям ручки крана машиниста.

Для этого необходимо перекрыть (перевести рукоятки кранов в положение поперек трубопровода) 3-х ходовой разобщительный кран ТЦ и 2-х ходовой разобщительный кран ОТЦ. При этом тормозные цилиндры отключаются от неисправного ВР и сообщаются с атмосферой через атмосферное отверстие крана ТЦ диаметром 3 мм.

В случае неисправности крана ТЦ (установлен 2-х ходовой кран вместо 3-х ходового, засор атмосферного отверстия и др.) рекомендуется, вновь открыв краны ТЦ и ОТЦ, потянуть за тросик отпускного клапана. В случае отпуска тормоза необходимо, удерживая тросик отпускного клапана, перекрыть краны ТЦ и ОТЦ. После отключения ВР необходимо убедиться в отпуске тормоза по зазору между колодками и колесом на неисправном и смежном с ним вагонах, а так же по отсутствию давления в тормозных цилиндрах по манометру ТЦ.

Из за большого объема этот материал размещен на нескольких страницах: 1 2 3 4 5 6 7
