Министерство образования Рязанской области

ОГБПОУ «Рязанский железнодорожный колледж»

УЧЕБНОЕ ПОСОБИЕ

по курсу

ВВЕДЕНИЕ В СПЕЦИАЛЬНОСТЬ

Тема

СЕМАФОРЫ и СВЕТОФОРЫ

Подготовлено:

Р.

Е.

Рязань, 2016 г.

Введение

По мнению некоторых специалистов, классифицирующих системы железнодорожной сигнализации на маршрутные и скоростные, применяемая советская система сигнализации на железных дорогах не может быть отнесена строго ни к тому, ни к другому типу. В основном это связано с тем, что эта система развивалась в несколько этапов, используя опыт разных принципиально различных систем, При достаточно глобальных реформах всей системы сигнализации по каким-то причинам оставались некоторые «реликтовые» сигналы и значения сигналов, совершенно не вписывающиеся в современную основную концепцию. Основными источниками идей и конкретной символики светофорных показаний, на основе которых развивалась советская система сигнализации, видимо, следует считать некоторые традиционные немецкие (вместе с австрийскими и швейцарскими) семафорные системы сигнализации, на основе которых была создана в своё время и семафорная сигнализация в дореволюционной России, и традиционные североамериканские (США) системы сигнализации, откуда было, очевидно, взято оформление автоблокировки, вместе с многими её характерными чертами и внешним видом показаний.

В отличие от многих других систем сигнализации в мире, где любой сигнал имеет краткое смысловое название, которое и является для него официальным названием, в советской системе официальным названием сигнала является его описательное, «цветовое» название,

Существует также сравнительно длинное, почти полное смысловое описание в официальной инструкции (ИСИ, Инструкция по сигнализации), а официального краткого словесного названия, кроме «цветового», не существует.

При этом для основных поездных показаний светофоров используются красный, жёлтый и зелёный цвета.

СВЕТОФОРЫ

Светофор - от рус. «свет» и греч. «φορός» - несущий

Назначение светофоров

Для обеспечения безопасности и организации движения поездов на ж. д. и при маневровых работах на станциях разработана

система сигналов, посредством которых передаются приказы и указания

машинистам локомотивов и другим работникам, связанным с организацией и управлением движением.

Сигналы подаются сигнальными устройствами, большинство которых является неотъемлемой частью автоматических и полуавтоматических систем управления движением поездов на перегонах, станциях и переездах. Применяемые на ж. д. сигналы подразделяются на видимые и звуковые.

Из устройств, подающих видимые сигналы, наиболее распространены светофоры, являющиеся основным средством сигнализации для подвижного состава на ж. д.

Железнодорожный светофор — это устройство для видимой сигнализации на железных дорогах, подающее сигналы в любое время суток только светом огней.

Для получения необходимого числа сигнальных показаний в светофорах используются цвет и число одновременно горящих огней, их взаимное расположение и режим горения (свет постоянный или мигающий).

Как правило, показание светофора предназначено для членов локомотивной бригады или для машиниста подвижного состава, а сам светофор, за исключением локомотивного светофора, является напольным устройством.

Железнодорожные светофоры предназначены для регулирования движения поездов, маневровых составов, а также регулирования скорости роспуска с сортировочной горки. Также светофоры или дополнительные световые указатели могут информировать машиниста о маршруте или как-либо ещё конкретизировать показание.

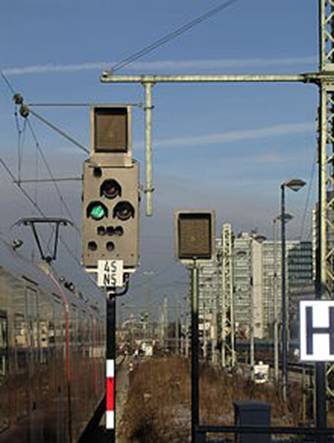

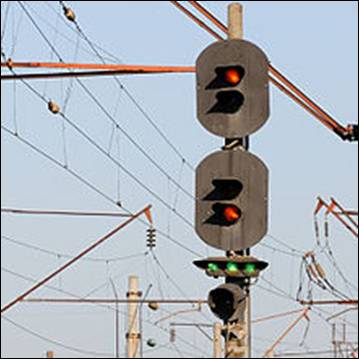

Железнодорожный светофор в Германии

По эксплуатационным свойствам основное отличие типичного железнодорожного светофора от большинства светофоров на автомобильных дорогах (уличных) — гораздо более узкая направленность основного луча (в России и постсоветском пространстве — обычно угол расхождения около 3°), поскольку в большинстве случаев показание светофора предназначено только для машиниста подвижного состава, находящегося на каком-то одном участке пути.

Другое отличие заключается в том, что однозначное восприятие показания светофора на железной дороге должно происходить на больших расстояниях — порядка 0,8-1,5 км, что практически исключает использование каких-либо фигур или силуэтов в пределах одного огня.

Как правило, в любой железнодорожной светофорной сигнализации в целом требуется достаточно много различных показаний, а количество возможных для применения цветов очень ограничено — как правило, от 3 до 6 (причём, 6 — уже на пределе возможностей человека по восприятию цветов в достаточно сложных условиях видимости), поэтому, как правило, использование только одного огня какого-либо цвета в масштабе всей системы сигнализации оказывается невозможным.

На железных дорогах мира применяются светофоры, выражающие сигнал либо только взаимным расположением огней, либо только их цветом (и часто также миганием), либо как цветами, так и расположением, причём системы сигнализации могут быть как простыми, так и очень сложными для изучения и восприятия.

Например, в России, основное значение имеет цвет огней и мигание, а также определено их относительное взаимное положение; при этом все огни светофора, горящие одновременно, располагаются всегда на одной вертикальной линии.

Цвета, применяемые в светофорной сигнализации России, называются так: красный, жёлтый, зелёный, лунно-белый, синий.

В системах, образовавшихся на базе французской, выделяют фиолетовый цвет; также в некоторых системах фактически жёлтый огонь называют оранжевым.

Устройство светофоров

Светофор состоит из одного или нескольких фонарей (светофорных головок) с источником света (обычно лампой накаливания) и оптической линзовой системой, которая концентрирует световой поток и направляет его в сторону приближающегося поезда.

Устройство светофора
Светофорная головка	Оптическая линзовая система
Один фонарь	Несколько фонарей	1. Концентрирует световой поток
Источник света (обычно лампа накаливания)	2. Направляет его в сторону приближающегося поезда

По расположению различают светофоры мачтовые, то есть имеющие собственную мачту, подвесные или консольные, то есть установленные на какой-либо конструкции над путями, карликовые, то есть расположенные на небольшой высоте над землей, как правило, на бетонном блоке или низком столбике, а также тоннельные, закрепленные на стене тоннеля.

Изредка встречаются и какие-либо особые способы крепления светофоров.

Карликовые светофоры дешевле, а также из-за своих габаритов требуют меньшего расстояния между путями, что позволяет часто выиграть несколько метров в длинах путей. Но, в целом, принято считать, что они обладают несколько худшей видимостью, могут быть перекрыты ходящими по путям людьми, заметены снегом и т. д.

Однако при прохождении железной дороги в освещенной городской застройке ночью часто как раз высоко расположенные светофоры оказываются хуже видимыми.

По конструкции светофорной головки различают линзовые и прожекторные светофоры.

В линзовых светофорах для каждого сигнального огня имеется свой фонарь, прожекторный светофор подает световые сигналы разного цвета одним фонарем.

На вновь строящихся и модернизируемых железных дорогах устанавливают только линзовые светофоры.
В линзовых светофорах применяются лампы на напряжение 12В мощностью 15 - 25Вт.

Существуют два способа питания ламп светофоров: местное и центральное. Местное питание осуществляется переменным током низкого напряжения до 14В, а при его выключении – постоянным током от источников, установленных в непосредственной близости от светофоров. При центральном питании ламп светофоров используют переменный ток более высокого напряжения (до 250 В) с целью повышения дальности управления.
Характерной чертой железнодорожных светофоров (кроме большинства стесненных негабаритами карликовых и тоннельных) является наличие очень больших по сравнению с диаметром огней фоновых щитов, практически всегда черных, иногда с каймой иного цвета. Часто форма щита каким-либо образом указывает на тип светофора или особенности его значения. Также для таких целей часто используется раскраска мачты.

В России формой щита (ромб или квадрат, повернутый диагональю вертикально, в отличие от щитов другой формы — круглых, прямоугольных, овальных) отличаются только повторительные и заградительные светофоры, причем последние также отличаются чёрно-белой спирально-полосатой окраской мачты. Также для линзовых светофоров России, а в ещё большей степени для старых линзовых светофоров до 80-х годов выпуска характерны весьма длинные козырьки над каждым линзовым комплектом.

Виды светофоров

По месту применения различают светофоры:

- станционные*,

- проходные,

- локомотивные,

- горочные,

- заградительные и

- светофоры прикрытия.

В свою очередь станционные светофоры по назначению подразделяются на следующие:

- входные*, разрешающие или запрещающие поезду следовать с перегона на станцию;
