Инструкция по эксплуатации

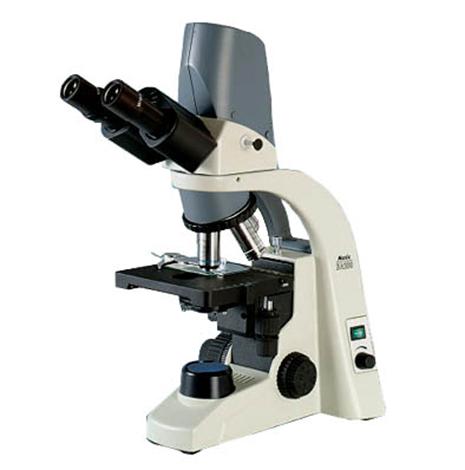

Цифровой биологический микроскоп

DMBA 210

ход лучей иммерсионный объектив. С помощью рукоятки точной фокусировки добейтесь четкого изображения наблюдаемого объекта.

Чтобы определить наличие воздушных пузырьков в добавленном на покровное стекло иммерсионном масле необходимо проделать следующее. Извлеките окуляр из окулярной трубки и полностью откройте полевую и апертурную диафрагмы. Глядя в окулярную трубку, можно увидеть воздушные пузырьки, обрамленные черными кольцами. Удалить их можно либо небольшим перемещением (подвижками в разные стороны) препарата, либо незначительным поворотом в обе стороны револьверной головки с объективами. Если это не помогает, то следует удалить иммерсионное масло и добавить свежую порцию. После работы следует тщательно удалить остатки иммерсионного масла с фронтальной линзы объектива, используя чистый бензин или спирт.

Использование цифровой камеры

Прежде всего, установите программное обеспечение и необходимые драйверы на Ваш компьютер. При установке пользуйтесь руководством пользователя для Motic Images Plus 2.0 ML. Подключите камеру микроскопа к компьютеру. Гнездо для подключения расположено с задней стороны корпуса камеры. Глядя в окуляры микроскопа, добейтесь четкого изображения наблюдаемого объекта. Вытащите до упора переключатель режима просмотра. На экране должно появиться изображение наблюдаемого объекта. При необходимости проведите дополнительную фокусировку для получения необходимой четкости изображения на экране компьютера. Используйте регулировку апертурной диафрагмы, фокусировку конденсора для получения оптимальной яркости и контраста изображения.

Обслуживание микроскопа

Внимание! Перед выполнением операций обслуживания выключите микроскоп и отключите от сети питания.

Уход за оптическими компонентами.

·  Не разбирайте оптические элементы микроскопа.

·  Перед чисткой оптических поверхностей удалите с них пыль мягкой кисточкой или сжатым воздухом.

·  Чистка окуляров.

  i.  Не вынимайте окуляры из окулярных трубок.

  ii.  Проводите чистку только наружных поверхностей окуляров.

  iii.  Чистку проводите мягкой чистой тканью, слегка смоченной спиртом или эфиром. Чистку проводите круговыми движениями от центра линзы к краю, не прикладывая значительных усилий, чтобы не поцарапать поверхность линзы.

Чистка объективов.

Диоптрийная установка окуляров

Диоптрийная установка левого окуляра используется для компенсации возможного различия между глазами наблюдателя. Кроме того, она может использоваться для устранения возможной незначительной расфокусировки наблюдаемого объекта при изменении увеличения микроскопа. В частности, это может иметь место при переходе от меньшего увеличения к большему. Добейтесь четкого изображения наблюдаемого объекта в правом окуляре. Используйте для этого рукоятки грубой и точной фокусировки. С помощью кольца диоптрийной настройки добейтесь четкого изображения наблюдаемого объекта в левом окуляре. При необходимости повторите всю процедуру настройки.

Конденсор

Конденсор предназначен для создания равномерного освещения всего поля зрения в плоскости объекта наблюдения, что достигается совмещением плоскости изображения источника света, формируемого конденсором, с плоскостью препарата. Совмещение плоскостей обеспечивается перемещением конденсора вверх или вниз с помощью рукоятки фокусировки конденсора.

Использование апертурной диафрагмы

·  Апертурная диафрагма конденсора определяет числовую апертуру осветительной системы микроскопа, что, в свою очередь, влияет на разрешение, контраст, глубину резкости и яркость изображения.

·  Уменьшение значения апертурной диафрагмы снижает разрешение и яркость изображения, но увеличивает контраст и глубину резкости.

·  Для получения приемлемого контраста изображения следует устанавливать значение апертурной диафрагмы конденсора, соответствующее 2/3 числовой апертуры объектива.

Использование объективов с масляной иммерсией

Объективы, для которых необходимо иммерсионное масло между покровным стеклом и фронтальной линзой объектива, имеют маркировку “Oil”. Синтетическое иммерсионное масло Motic имеет показатель преломления 1.515. Колебания толщины покровного стекла, которое обычно используется при работе с иммерсионными объективами, не имеют существенного значения в силу близости показателей преломления стекла и иммерсионного масла. Прежде всего, удалите воздушные пузырьки из носика пузырька с иммерсионным маслом.

Используя объектив с малым увеличением, добейтесь четкого изображения наблюдаемого объекта. Выведите объектив из хода лучей, добавьте на покровное стекло каплю иммерсионного масла и введите в

Требования к месту установки

Микроскоп должен быть установлен в месте, защищенном от попадания прямых солнечных лучей, пыли, вибрации, от высоких температур и повышенной влажности окружающего воздуха.

Сборка микроскопа

Напряжение питания

Блок питания микроскопа может работать в широком диапазоне напряжения в сети питания. Тем не менее, всегда используйте электрический кабель, который удовлетворяет требованиям безопасности для Вашей сети. В случае использования удлинителя, убедитесь, что электрический кабель имеет заземление. Во избежание поражения электрическим током, при подключении микроскопа к сети переведите выключатель питания микроскопа в положение “Выключено”.

Лампа и крышка лампового отсека (замена лампы)

Перед заменой или установкой лампы убедитесь, что микроскоп отключен от сети. Осторожно положите микроскоп на бок, откройте крышку лампового отсека. Извлеките старую лампу из гнезда и вставьте новую. Не прикасайтесь незащищенными руками к стеклянной поверхности лампы, т. к. любая грязь, пыль или жировые пятна значительно сокращают срок службы лампы. Загрязненные места можно протереть мягкой тканью, смоченной спиртом.

Закройте крышку лампового отсека.

Галогенная лампа

Кварцевая галогенная лампа, используемая в системе подсветки, имеет более высокую яркость и цветовую температуру, чем современные лампы накаливания. Ее яркость, приблизительно, в четыре раза выше. Кроме того, эта лампа сохраняет свои свойства (яркость и цветовую температуру) в течение всего периода эксплуатации.

Предметный столик

Извлеките держатель препарата.

Держатель препарата

Закрепите держатель препарата двумя винтами.

Объективы

Опустите предметный столик. Закрепите в револьверной головке объектив с минимальным увеличение, затем закрепите другие объективы таким образом, чтобы при вращении револьверной головки по часовой стрелке происходило повышение увеличения микроскопа.

Конденсор

·  С помощью рукоятки грубой фокусировки переместите предметный столик в крайнее верхнее положение.

·  С помощью рукоятки фокусировки конденсора переместите держатель конденсора в крайнее верхнее положение.

·  Установите конденсор в посадочное место держателя, располагая его таким образом, чтобы деления апертурной шкалы были видны со с стороны наблюдателя, и закрепите винтами фиксации.

·  С помощью рукоятки фокусировки верните конденсор в прежнее положение.

Окулярные трубки

Открутите винты фиксации окуляров. Вставьте окуляры и закрепите их винтами фиксации.

Окуляры

Используйте для обоих глаз окуляры с одинаковым увеличением. Для более комфортного наблюдения используйте резиновые наглазники.

Фильтры

·  Фильтры устанавливаются в держатель, расположенный на оправе линзы коллектора осветительной системы. Следите за тем, чтобы на поверхности фильтра и линзы коллектора не было пыли, грязи, следов от пальцев и т. п.

Кабель питания

Присоедините кабель питания к соответствующему гнезду в основании микроскопа. Другой конец кабеля включите в сеть переменного тока с заземлением.

Работа с микроскопом

Грубая и точная фокусировка.

Фокусировка осуществляется вращением рукояток грубой и точной фокусировки, расположенных с обеих сторон микроскопа.

Направление перемещения предметного столика зависит от направления вращения рукояток фокусировки. Один оборот рукоятки точной фокусировки соответствует перемещению столика на 0.2 мм. Цена деления шкалы точной фокусировки равна 2 мкм (0.002 мм).

Регулировка усилия грубой фокусировки

Для увеличения усилия грубой фокусировки поверните регулировочное кольцо, расположенное за рукояткой грубой фокусировки с левой стороны, в направлении стрелки. Для уменьшения усилия поверните регулировочное кольцо в противоположном направлении.

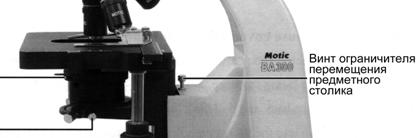

Ограничитель перемещения предметного столика

Ограничитель перемещения фиксирует положение предметного столика, когда изображение наблюдаемого объекта отфокусировано, т. е. ограничивает движение механизма грубой фокусировки. Добившись четкого изображения наблюдаемого объекта, вращайте винт ограничителя перемещения против часовой стрелки до упора. Предметный столик после установки винта ограничителя нельзя переместить вверх. Это позволяет избежать повреждения препарата и фронтальных линз объективов с большим увеличением (40х и 100х).

Переключатель режима просмотра

При выключенном состоянии переключателя (рычаг находится в задвинутом положении) весь световой поток через окуляры попадает в глаза наблюдателя. При выдвинутом до упора положении переключателя режима просмотра в ход лучей вводится светоделительная пластина. При этом часть светового потока поступает на светочувствительный элемент цифровой камеры, что создает возможность вывода изображения наблюдаемого объекта на экран компьютера.

Регулировка межзрачкового расстояния

Регулировку следует проводить с объективом 10х.

·  Установите расстояние между окулярами таким образом, чтобы поле зрения микроскопа приобрело вид правильной окружности.
