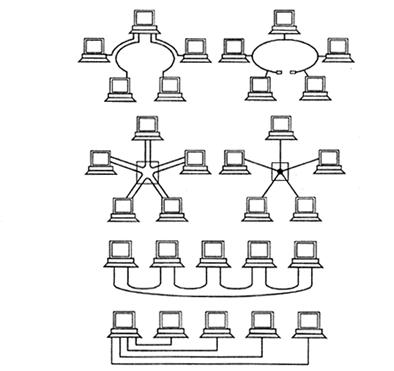

Рис.4.1
Приложение Л
Таблица 3.1-Физические интерфейсы стандарта Ethernet IEEE 802.3i и их основные характеристики
Физический интерфейс | 10Base5 | 10Base2 | 10BaseT | 10BaseFL |
Порт устройства | AUI | BNC | RJ-45 | ST |
Среда передачи | Толстый коакс. кабель (50 Ом) | Тонкий коакс. кабель (50 Ом) | Витая пара UTP cat.3 и выше | Оптическое волокно mm/sm* |
Сигнальный код | Манчестер | Манчестер | Манчестер | Манчестер / on-off |
Физическая топология | Шина | Шина | Звезда, дерево | Звезда, дерево |
Логическая топология | Шина | Шина | Шина | Шина |
Макс. длина сегмента (м) | 500 | 185 | 100 | mm - 2000, sm -*** |
Количество узлов на сегмент | 100 | 30 | - | - |
Диаметр кабеля (mm) | 10 | 5 | 0,4-0,6 | 62,5/125 мкм, 50/125 мкм |
Приложение М
Таблица 3.2-Физические характеристики различных спецификаций Ethernet.
Стандарт | Физическая | Кабели, разъемы | Ограничения на длину физ. сегмента, м | Макс. число повторителей | макс. число станций | Диаметр сети, м |
Ethernet (IEEE 802.3i) | 10Base5 (Thicknet) | Толстый коаксиал RG‑8/11, разъемы AUI | 500 | 4 (2 сегмента без узлов) | 100 | 2500 |
10Base2 (Cheapernet) | Тонкий коаксиал RG‑58A/U, разъемы BNC |
min 0,5 м | 30 | 925 | ||
10BaseTX | 2ВП UTP3-4-5, RJ-45 | 100 | 4 | 1024 | 500 | |
10BaseF | ОМ ОВ / ММ ОВ 62.5, разъемы ST | 1000/5000 | - | 2 | 1000/ 5000 | |
Fast Ethernet (IEEE 802.3u) | 100BaseTX | 2ВП UTP, STP Type 1, разъемы RJ-45 | 100 | 1024 | 200-320 | |
100BaseFX | ММ ОВ 62.5, 125 мкм, разъемы ST, SC | 160 (rep) / 412 (полудуплекс)/ 2000 (полнодуплексн.) | ||||
100BaseT4 | 4ВП UTP3-4-5, RJ-45 | 100 | ||||
Gigabit Ethernet (802.3z) | 1000BaseLX | ММ ОВ / ОМ ОВ, разъемы ST, SC | /3000) | - | 2 | 550/ 3000 |
1000BaseSX | ММ ОВ 62.5/50 мкм разъемы ST, SC | /550) | - | 300/ 550 | ||
1000BaseCX | коаксиал, (ВП STP), RJ-45 | 25 | - | 25 | ||
(802.3ab) | 1000BaseT | ВП STP5-6 RJ-45 | 100 | - | 100 |
