2. Интернет у вас дома. – 2-е изд. – СПб.: VHB, 2000. – 735с.
3. Сети ЭВМ: протоколы, стандарты, интерфейсы. – М.: Мир, 1998. – 510с.
4. Бройдо системы, сети и телекоммуникации: Учебник для вузов. – СПб.: Питер, 2002. – 688с.
5. XML. Новые перспективы WWW. – М.: ДМК, 2000. – 688с.
6. Ветров C. Компьютерное «железо». – М.: СОЛОН-Р, 2002. – 559 стр.
7. Аппаратные средства локальных сетей. Энциклопедия. – СПб.: Питер, 2000. – 576с.
8. Безопасность глобальных сетевых технологий. – СПб.: BHV, 2001. – 320 с.
9. Сети и удаленный доступ. Протоколы, проблемы, решения. – М.: ДМК Пресс, 2003. – 336с.
10. Иртегов в сетевые технологии. – СПб.: BHV, 2004. – 560с.
11. Практика построения компьютерных сетей. Для профессионалов. – СПб.: Питер, 2001. – 320с.
12. Мак- Передача голосовых данных по сетям Cisco Frame Relay, ATM и IP. – М.: Диалектика, 2002. – 512с.
13. , Попов сети. – М.: Форум, 2007. – 448с.
14. и др. Сети коммутации пакетов. – М.: Радио и связь, 1986. – 405с.
15. Морозевич информатики: Учебное пособие для студентов вузов. – М.: Новое знание, 2001. – 544с.
16. , Кондратенко локальных сетей. Курс лекций. – СПб.: Интуит, 2005. – 360с.
17. Новые технологии и оборудование IP-сетей. – СПб.: BHV, 2001. – 512 с.
18. , Олифер сети. Принципы, технологии, протоколы. – СПб.: Питер, 2000. – 672с.
19. Олифер операционные системы: Учебное пособие для студентов вузов. – СПБ.: Питер, 2001. – 544с.
20. Поляк-Брагинский под Microsoft Windows. – СПб.: BHV, 2003. – 336с.
21. и др. Вычислительные системы, сети и телекоммуникации: Учебник. – М.: Финансы и статистика, 1998 г. – 266с.
22. Роберт Педжен, Тодд Леммл. Удаленный доступ. – М.: ЛОРИ, 2002. – 360с.
23. Технологии беспроводного доступа: Справочник. – СПб.: BHV, 2002. – 352с.
24. Г. Евсеев. Практическая информатика. – М.: ACT, 2000. – 479с.
25. Компьютерные сети и сетевые технологии. – М.: Diasoft, 2005. – 720с.
26. Компьютерные сети. – 4-е изд. – СПб.: Питер, 2002. – 991с.
27. Локальные сети ЭВМ. – М.: Финансы и статистика, 1986. –158с.
28. , Фролов сети персональных компьютеров. Использование протоколов IPX, SPX, NetBIOS. Библиотека системного программиста. – М.: Диалог-мифи, 1993. – 160с.
29. Принципы маршрутизации в Internet. –2 изд. – М.: Диалектика, 2001. – 448с.
30. Чуркин вычислительных сетей: Учебное пособие. – СПб.: СПИАП, 1992. – 86с.
31. Сети ЭВМ. Анализ и проектирование. – М.: Радио и связь, 1981. – 334с.
32. Основы компьютерных сетей. – М.: Диалектика, 2002. –304с.
Приложение А

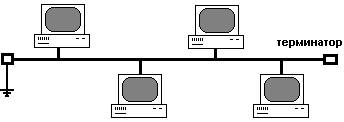

Рис. 1.1 – Топология типа «шина»

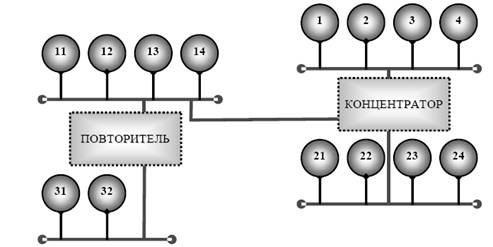

Рис. 1.2 – Топология типа «дерево»
Приложение Б
Рис. 1.3 – Топология «звезда с пассивным центром»

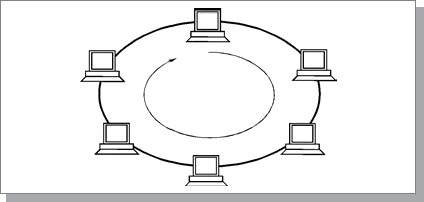

Рис. 1.4 – Топология типа «кольцо»
Рис. 1.5 – Топология типа «цепочка»
Приложение В
Рис. 1.6 – Полносвязная топология

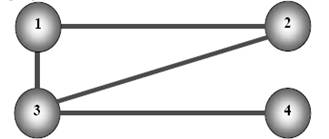

Рис. 1.7 – Произвольная топология

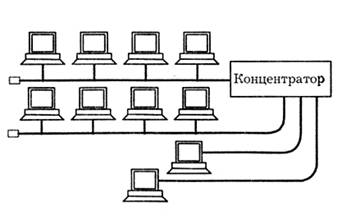

Рис. 1.8. Пример звездно-шинной топологии
Приложение Г

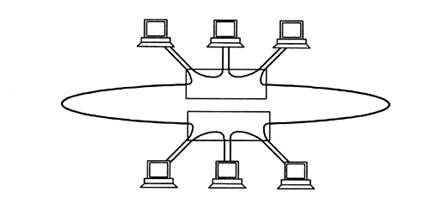

Рис. 1.9. Пример звездно-кольцевой топологии
Двойное кольцо FDDI Свернутое кольцо
Рис. 2.1 – Исправно функционирующая в обоих режимах сеть FDDI
Приложение Д
Таблица 1.1-Характеристики топологий вычислительных сетей
Характеристики | Топология | ||
Звезда | Кольцо | Шина | |
Стоимость расширения | Незначительная | Средняя | Средняя |
Присоединение абонентов | Пассивное | Активное | Пассивное |
Защита от отказов | Незначительная | Незначительная | Высокая |
Размеры системы | Любые | Любые | Ограниченны |
Защищенность от прослушивания | Хорошая | Хорошая | Незначительная |
Стоимость подключения | Незначительная | Незначительная | Высокая |
Поведение системы при высоких нагрузках | Хорошее | Удовлетворительное | Плохое |
Возможность работы в реальном режиме времени | Очень хорошая | Хорошая | Плохая |
Разводка кабеля | Хорошая | Удовлетворительная | Хорошая |
Обслуживание | Очень хорошее | Среднее | Среднее |
Приложение Е
Таблица 1.2-Преимущества и недостатки основных топологий компьютерных сетей
Топология | Преимущества | Недостатки |
Шина | Небольшое время установки сети; Дешевизна (требуется меньше кабеля и сетевых устройств); Простота настройки; Выход из строя рабочей станции не отражается на работе сети; | Любые неполадки в сети, как обрыв кабеля, выход из строя терминатора полностью уничтожают работу всей сети; Сложная локализация неисправностей; С добавлением новых рабочих станций падает производительность сети |
Кольцо | Простота установки; Практически полное отсутствие дополнительного оборудования; Возможность работы на высоких скоростях, поскольку данные передаются только в одном направлении. | Выход из строя одной рабочей станции, и другие неполадки (обрыв кабеля), отражаются на работоспособности всей сети; Сложность конфигурирования и настройки; Сложность поиска неисправностей; |
Звезда | Выход из строя одной рабочей станции не отражается на работе всей сети в целом; Хорошая масштабируемость сети; Лёгкий поиск неисправностей и обрывов в сети; Высокая производительность сети Гибкие возможности администрирования | Выход из строя центрального концентратора обернётся неработоспособностью сети в целом; Для прокладки сети зачастую требуется больше кабеля, чем для большинства других топологий; Конечное число рабочих станций, т. е. число рабочих станций ограничено количеством портов в центральном концентраторе; |
Приложение Ж
Таблица 2.1-Характеристики логических топологий вычислительных сетей
Логическая топология | Кабели | Макс. длина кабеля | Мин. длина кабеля | Макс. число станций на один кабель | Макс. число станций в логич. сети | Макс. число сегмен-тов | Макс. общая длина логич. сети | |
«Шина» | Ethernet 10 Мбит/с | тонкий коакси-альный | 185 м | 4,63 м | 30 | 1024 | 5 только к 3-м могут быть подключены рабочие станции | 925 м |
«Звезда» | Ethernet 10 Мбит/с | «витая пара», | «витая пара» - 100 м, | Нет | 2 для обоих типов кабелей | 1024 | 2 для обоих типов кабелей | 925 м |
Ethernet 100 Мбит/с - Fast Ethernet | «витая пара», | «витая пара» - 100 м, | Нет | 2 для обоих типов кабелей | 1024 | 2 для обоих типов кабелей | 200 м | |
1 Гбит/с Ethernet | «витая пара», | «витая пара» - 100 м, | 2 для обоих типов кабелей | 1024 | 2 для обоих типов кабелей | 200 м | ||
Token Ring | «витая пара» - 4 Мбит/с | 100 м | На 1 кольце Экрани- рованная «витая пара» - 260, | 1000 м | ||||
Логическая топология | Кабели | Макс. расстояние между узлами | Макс. длина сети | Скорость передачи данных | Макс. число станций в кольце | |||
«Кольцо» | Token Ring | «витая пара» - волоконно-оптический - | 100 м | 1000 м | «витая пара» - 4 Мбит/с | Экранированная «витая пара» - 260, | ||
FDDI (физ. топология - двойное кольцо) | волоконно-оптический | 2 км | 200 км 100 км на одно кольцо | 100 Мбит/с | 500, 1000 соединений | |||
Приложение И

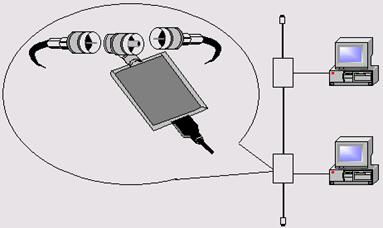

Рис. 3.1 Трансивер

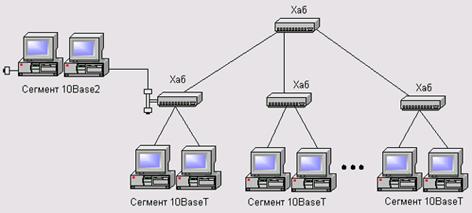

Рис. 3.2 – Пример реализации многосегментной локальной сети Ethernet
Приложение К

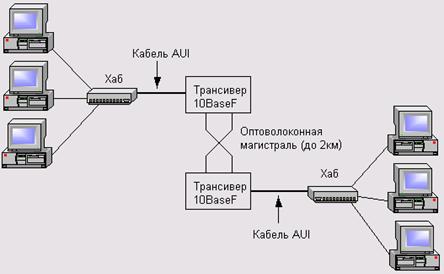

Рис. 3.3 – Конфигурация локальной сети класса10BaseF
|
