ИЗУЧЕНИЕ АССОРТИМЕНТА И СТРУКТУРЫ
ТКАНЕЙ ДЛЯ ШВЕЙНЫХ ИЗДЕЛИЙ
Методические указания
к лабораторным работам по дисциплине
«Материаловедение в производстве изделий легкой промышленности»
для студентов специальностей 260902
Одобрено
редакционно-издательским советом
Саратовского государственного
технического университета
Саратов 2008
Лабораторная работа 1
ИЗУЧЕНИЕ ТКАЦКИХ ПЕРЕПЛЕТЕНИЙ
Цель работы: Ознакомиться с методами анализа ткацких переплетений.
Задание: Выполнить анализ 8-10 образов тканей главных, мелкоузорчатых и сложных переплетений.
ОСНОВНЫЕ СВЕДЕНИЯ
Ткань - это прочный гибкий материал, образованный в результате взаимного переплетения систем продольных (основы) и поперечных (утка) нитей.
Переплетением ткани называют последовательность, в которой нити основы и утка перекрывают одна другую, располагаясь, то с лицевой, то с изнаночной стороны ткани. Переплетение нитей придает ткани различный внешний вид и свойства.
Графическое изображение переплетения нити ткани называются рисунком переплетения. Вертикальный ряд клеток соответствует основной нити, горизонтальный ряд - уточной нити. Число нитей, образующих законченный рисунок, называется рапортом переплетения.
Различают раппорт по основе (Rо), определяемый числом образующих его основных нитей, и раппорт по утку (Rу), определяемый числом уточных нитей.
Перекрытие - это место встречи нити основы и утка: Различают основное перекрытие, когда на лицевой стороне нить основы расположена поверх нити утка, на рисунке переплетения заштрихованная клеточка, и уточное перекрытие, когда нить утка находиться над нитью основы, на рисунке переплетения не заштрихованная клетка.
Сдвиг-величина, показывающая на сколько нитей сместилось перекрытие рассматриваемой нити, относительно перекрытия предыдущей.
В тканях в зависимости от вида переплетения нити основы и утка огибают одна другую или перекрывают сразу несколько нитей. Каждый участок, на котором нить переходит с лицевой стороны на изнаночную и с изнаночной стороны на лицевую, называется полем связи; участки, где нити перекрещиваются - полем контакта; участки, где нити не соприкасаются - свободным полем; сквозные поры - полями просвета.
Все ткацкие переплетения подразделяются на четыре класса (рис. 1.1):
1 КЛАСС. Простые (главные) переплетения, придающие тканям гладкую однородную поверхность. К простым переплетениям относятся: полотняное, (рис. 1.2); саржевое основное (рис. 1.3) и саржевое уточное (рис. 1.4); атласное (сатиновое) переплетение (рис. 1.5).
а) б)
Рис. 1.2. Полотняное переплетение: а) – рисунок; б) – схема
а) б)
Рис. 1.3. Саржа основная: а) – рисунок и б) - схема саржи 3/1
а) б)
Рис. 1.4. Саржа уточная: а) – рисунок и б) – схема саржи 1/2
В простых переплетениях раппорт по основе всегда равен раппорту по утку; в пределах раппорта каждая основная нить переплетается с уточной только один раз.
Полотняное переплетение - простейшее и наиболее распространенное, в котором основная и уточная нити чередуются через одну (рис. 1.2). Схема полотняного переплетения напоминает шахматную доску. Раппорт по основе равен раппорту по утку: R0=Ry=2.
В полотняном переплетении наиболее короткие перекрытия. Поверхность ткани обычно ровная, одинаковая с лицевой и изнаночной стороны. Полотняное переплетение придает ткани наибольшую прочность, плотность и жесткость. В тканях полотняного переплетения, имеющих основную нить значительно тоньше, чем уточную, возникает поперечный рубчик по типу репсового переплетения. Эти переплетения называются ложнорепсовыми.
Саржевое переплетение образует характерный рубчик, идущий по диагонали ткани (рис. 1.3 и 1.4). Отличительные особенности саржевого переплетения: число нитей в раппорте не меньше трех (R0=Ry=3); при каждой последующей прокидке уточной нити ткацкий рисунок сдвигается на одну нить. Раппорт саржевого переплетения обозначается дробью: числитель показывает число основных перекрытий в пределах раппорта, а знаменатель - число уточных перекрытий. Раппорт саржи равен сумме цифр числителя и знаменателя. Если на лицевой поверхности ткани саржевого переплетения преобладают основные нити, саржа называется основной (рис. 1.3), например саржа 2/1, 3/1, 4/1 и др., если преобладают уточные нити, то саржа называется уточной (рис. 1.4), например саржа 1/2, 1/3, 1/4 и т. п. Основное саржевое переплетение обычно применяется для производства полушелковых подкладочных тканей, в которых на лицевую сторону выводятся основные шелковые нити. Уточным саржевым переплетением вырабатываются полушерстяные ткани на хлопчатобумажной основе. Рубчик в тканях саржевых переплетений на лицевой поверхности обычно идет слева направо, но в некоторых тканях может иметь противоположное направление.
Сатиновое (атласное) переплетение. При каждой следующей прокладке уточной нити ткацкий рисунок сдвигается не менее чем на две нити. Минимальное число нитей в раппорте 5 (R0 = Ry= 5).
Сатиновое и атласное переплетение позволяют придать тканям гладкую, блестящую лицевую поверхность. Лицевой застил в тканях сатиновых переплетений образуется из уточных нитей, в тканях атласных переплетений - из основных нитей. Например, в пятиниточном сатиновом переплетении каждая уточная нить перекрывает четыре нити из пяти основных. При каждой последующей прокладке уточной нити производится сдвиг перекрытий на две или на три нити (рис. 1.5). В атласном переплетение каждая основная нить перекрывает четыре нити из пяти уточных (рис. 1.6). Наибольшее распространение имеют сатин и атлас с раппортами 5, 8, 10. В восьминиточных сатинах и атласах сдвиг равен трем или пяти нитям, в десятиниточных - трем или семи нитям.
а) б)
Рис. 1.5. Переплетение сатин 5/2: а) – рисунок, б) – схема переплетения
а) б)
Рис. 1.6. Переплетение атлас 8/3: а) – рисунок, б) – схема переплетения
2 КЛАСС. Мелкоузорчатые переплетения подразделяются на два подкласса производные и комбинированные.
Подкласс производных переплетений образуется путем изменения, усложнения и усиления (удлинения) одиночных основных или уточных перекрытий простых переплетений: полотняного, атласного, саржевого.
Производные переплетения сохраняют признаки переплетений от которых они образованы, но раппорты по основе и по утку могут быть различными.
К производным полотняного переплетения относятся репсовое переплетение и рогожка.
Репсовое переплетение образуется по типу полотняного, но с удлинением основных или уточных перекрытий. При этом несколько нитей основы или утка переплетаются как одна нить. Различают репс основный - поперечный (рис. 1.7 а), создающий на ткани поперечный рубчик, и репс уточный – продольный рубчик (рис. 1.7 б). Каждая основная нить в поперечном репсе может перекрывать две, три и более уточные нити. В продольном репсе каждая уточная нить может перекрывать две, три и более основные нити, образуя на ткани продольный рубчик. Ткани репсовых переплетений, такие как фланель, могут быть без рубчика и напоминать полотняные.
а) б)
Рис. 1.7. Производное полотняное переплетение: а) – репс основный, б) – репс уточный
Рогожка - двойное или тройное полотняное переплетение, в котором происходит симметричное удлинение основных и уточных нитей (рис. 1.8). Рогожка может быть выработана также в четыре нити. Раппорт по основе равен раппорту по утку. Рисунок переплетения выражен ярче, чем в полотняном.
Рис. 1.8. Рогожка Рис. 1.9. Усиленная саржа Рис. 1.10. Сложная или многорубчатая саржа
К производным саржевого переплетения относятся усиленная, ломаная, обратная и сложная саржа.
Усиленная саржа (рис. 1.9) получается при увеличенной длине перекрытий простой саржи. Ткань имеет более четкие и широкие диагональные полосы, чем в простой сарже. В зависимости от того, какая система нитей преобладает на лицевой поверхности, усиленные саржи делятся па основные (4/2, 3/2,4/3 и др.), уточные (2/3, 2/4, 3/4 и др.) и равносторонние (2/2, 3/3).
Сложная, или многорубчиковая, саржа (рис. 1.10) образует на лицевой поверхности ткани диагональные рубчики разной ширины. В обозначении раппорта сложной саржи в числителе и знаменателе должно быть две или несколько цифр, например саржа 4·1·1/3·2·1, т. е. переплетение составлено из саржи 4/3, саржи 1/2 и саржи 1/1.
Ломаная (рис. 1.11 а) и обратная (рис. 1.11 б) саржи имеют равномерно повторяющийся излом саржевой полосы под углом 90°. Рисунок переплетения напоминает елочку. Обратная саржа в отличие от ломаной в месте излома имеет сдвиг саржевой полосы.
а) б) в)
Рис. 1.11. Переплетения: а) - ломаная саржа; б) - обратная саржа;
в) - усиленный сатин
Производные сатинов и атласов -усиленные сатины (рис. 1.11 в) или атласы - имеют добавочные перекрытия в дополнение к основному. В усиленном восьминиточном сатиновом переплетении в каждом уточном ряду чередуются два основных и шесть уточных перекрытий.
Подкласс комбинированных переплетений образуются чередованием или комбинированием простых.
К комбинированным переплетениям относятся продольно - и поперечнополосатые, креповые, рельефные и просвечивающие.
Продольно - и поперечнополосатые переплетения образуются чередованием или сочетанием простых переплетений в виде продольных и поперечных полос, клеток или мелких геометрических рисунков (рис. 1.12), например чередуя полоски репса и полотняного переплетения, саржи и атласа, саржи «в елочку» и рогожки и т. п.
Рис. 1.12. Продольнополосатое переплетение
Креповые переплетения придают ткани характерную мелкозернистую поверхность, которая имитирует эффект, создаваемый нитями креповой крутки в шелковых тканях. Креповые переплетения можно получить произвольным удлинением перекрытий простого переплетения (рис. 1.13 а, б) или наложением двух простых переплетений (рис. 1.13 в).
а) б) в)
Рис. 1.13. Креповые переплетения
Рельефные переплетения имеют характерную выпуклость контуров рисунков, созданную выступающими основными или уточными нитями. К рельефным переплетениям относятся: вафельные (рис. 1.14 а), диагоналевые (рис. 1.14 б) и рубчиковые (рис. 1.14 в).
а) б) в)
Рис. 1.14. Рельефные переплетения: а) - вафельное, б) - диагоналевое в) – рубчиковое (пике).
Вафельное переплетение, применяют для выработки вафельных полотенец и некоторых детских тканей, которые напоминает по форме вафли. Выпуклые контуры рисунка создаются удлиненными перекрытиями нитей (рис. 1.14 а).
Характерной особенностью тканей диагоналевых переплетений является мелкий выпуклый рубчик, круто идущий вверх слева направо (рис. 1.14 б). Угол наклона рубчика зависит от толщины и плотности основы и характера (сдвига) диагоналевого переплетения. Диагональным переплетением вырабатывают костюмные чистошерстяные и полушерстяные габардины.
Рубчиковые переплетения создают на ткани выпуклые рубчики, идущие вертикально или наклонно. В каждом раппорте получается два рубчика. Таким переплетением вырабатывается шелковая ткань типа пике (ложное пике, рис. 1.14 в).
Просвечивающие переплетения (рис. 1.15). Просветы образуются
Рис. 1.15. просвечивающее переплетение | сочетанием длинных перекрытий с короткими: длинные перекрытия стягивают нити в группы, а короткие перекрытия (полотняного переплетения) разъединяют эти группы. В местах разъединения нитей и образуются просветы. Этим переплетением вырабатываются разнообразные блузочные, сорочечные, платьевые ткани ажурной структуры или ткани с включением ажурных участков (полосок, квадратиков, имитаций мережек). |
3 КЛАСС. Сложные переплетения. Образуются из нескольких (трех и более) систем основных и уточных нитей, которые образуют в ткани несколько слоев, расположенных один над другим. Дополнительные системы нитей при выработке этих тканей вводятся для увеличения толщины, плотности, улучшения теплозащитных свойств.
К сложным переплетениям относятся двухлицевые, двухслойные, мешковые, пике, ворсовые, петельные и перевивочные.
Двухлицевые (полутораслойные) переплетения образуются тремя системами нитей: две основы и один уток или два утка и одна основа. Наличие второй системы основных или уточных нитей позволяет вырабатывать ткани, имеющие на лицевой и изнаночной сторонах нити различного качества и цвета. Применяя разноокрашенные системы, можно получить ткани, имеющие разный цвет лица и изнанки (рис. 1.16 а, б).
Двухслойные переплетения состоят из четырех или пяти систем нитей, переплетающихся плотно между собой или образующих две ткани,
а) б)
Рис. 1.16. Сложные переплетения: а) – схема и б) рисунок двухлицевого (полутораслойного) переплетения;
соединенные одной из четырех систем или дополнительной пятой системой (рис. 1.17). Лицевая и изнаночная стороны тканей двухслойных переплетений могут состоять из одинаковых нитей или нитей, различных по волокнистому составу, качеству, строению или окраске. Используются системы разного цвета для лицевой поверхности (Ов и Ув) и изнанки (Он и Ун) либо лицевая поверхность может быть гладкокрашеная, а изнаночная - меланжевая или пестротканая в полоску, клетку, «в елочку», с применением многоцветной фасонной пряжи и т. д. Двухлицевые и двухслойные переплетения применяются для выработки драпов, некоторых шерстяных пальтовых тканей, хлопчатобумажной байки и т. п.
г)
Рис. 1.17. Двухслойные переплетения с разными способами связи полотен
Переплетение пике (рис. 1.18 а) состоит из трех систем нитей: на лицевой поверхности ткани две системы образуют полотняное переплетение, третья стягивает его, создавая выпуклые узоры. У хлопчатобумажных пике обычно выпуклый продольный рубчик, иногда выпуклые орнаменты. Переплетением пике вырабатывают ткани для детских изделий, покрывал и др.
а) б)
Рис. 1.18. Переплетения: а) - пике (разрез); б) - мешковое
Мешковые ткани образуются двумя системами нитей основы и двумя системами нитей утка (рис. 1.18 б). Получаются два самостоятельных, расположенных одно над другим полотна, соединенных по рисунку или по краям. Присоединение по рисунку, связь двух полотен, осуществляется путем взаимной смены слоев.
Ворсовое переплетение (рис. 1.19) образуется из трех систем нитей: одна система ворсовая, образующая на лицевой поверхности разрезной вертикально стоящий ворс, и две коренные - основа и уток. Переплетение коренных систем полотняное или саржевое. Благодаря высокой плотности коренные системы хорошо удерживают ворс.

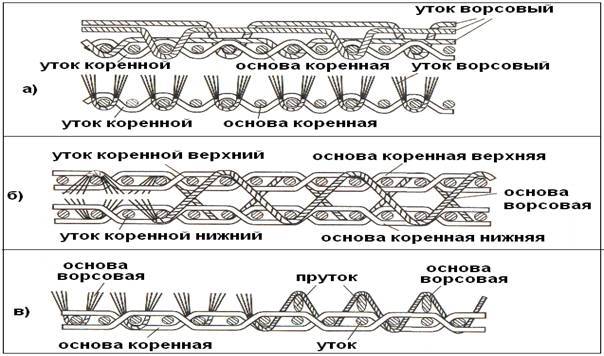

Рис. 1.19. Разрез ткани ворсовых переплетений: а) - уточноворсовое переплетение; б) - основоворсовое переплетение, двухполотенный способ; в) - основоворсовое переплетение, прутковый способ
Ворсовая система может быть уточной, и тогда получают уточноворсовые ткани, такие как хлопчатобумажные полубархаты, вельветы (вырабатывает хлопчатобумажная промышленность). Ворс может вырабатываться из нитей основы, и тогда изготавливают основоворсовые ткани, такие как шелковые ворсовые бархат, велюр, плюш и мех на тканой основе.
Ткани с ворсом из основы вырабатывает шелковая промышленность. Для их производства используются саморезные станки и станки с прутками. При образовании двухполотенного бархата две коренные основы переплетаются каждая со своим утком, создавая два самостоятельных полотна. Ворсовая основа переходит из верхнего полотна в нижнее и обратно, связывая полотна между собой. Нож-саморез движется между полотнами, разрезает нити ворсовой основы и разделяет полотна на две самостоятельные ткани.
Прутковым способом получают однополотенные ворсовые ткани с разрезным или петельным ворсом. При подъеме нитей ворсовой основы в зев закладывают пруток. После того как образуется петля из нити ворсовой основы, ее закрепляют последующими прокидываниями коренного утка, затем пруток вытаскивают. Для получения разрезного ворса на конце прутка имеется нож, разрезающий петли при вытаскивании прутка.
Петельное (махровое) переплетение является разновидностью ворсового переплетения. На поверхности тканей махровых переплетений двусторонний ворс в виде неразрезных петель образуется из системы основных нитей, которая зарабатывается между коренными основой и утком.
Перевивочные (ажурные) переплетения образуют просвечивающие ячейки, придающие тканям прозрачность. В простейших перевивочных
Рис. 1.20. Переплетение ажурное | переплетениях две основы (рис. 1.20) – стоевая Ос и перевивочная Оп и один уток. Стоевая основа обвивается перевивочной то с одной, то с другой стороны. Перевивочными переплетениями вырабатываются разнообразные блузочные, сорочечные, платьевые ажурные ткани и ткани для занавесей. |
4 КЛАСС. Крупноузорчатые переплетения имеют большой раппорт и могут быть выработаны только на жаккардовых станках. Рисунки крупноузорчатых переплетений чрезвычайно разнообразны по размерам, форме, колориту, тематике, сюжетам: геометрические и растительные орнаменты, цветочные узоры, сложносюжетные композиции в панно, картинах, гобеленах, коврах и т. д. Крупноузорчатые переплетения делятся на простые и сложные.
Простые крупноузорчатые переплетения образуются из двух систем нитей и применяются для выработки скатертей, салфеток, льняных и полульняных полотенец и разнообразного ассортимента тканей.
Сложные крупноузорчатые переплетения образуются из трех и более систем нитей и могут иметь разнообразные по фактуре узоры: ворсовые, петельные, рельефные, плоские многоцветные и др. Сложными крупноузорчатыми переплетениями вырабатываются ковры, гобелены, пикейные покрывала, мебельно-декоративные ткани, разнообразный ассортимент тканей для одежды.
Методика выполнения работы
Для проведения анализа ткацких переплетений необходимо определить направление основных и уточных нитей, лицевую и изнаночную стороны, т. к. образец ткани при анализе располагаются лицевой стороной вверх, а нити основы должны совпадать с вертикальной линией. При определении направления основных нитей следует учесть, что нити основы располагаются вдоль кромки. При растяжении образца ткани вручную больше, как правило, вытягиваются нити утка, т. к. основные нити получают большее натяжение при изготовлении ткани и во время отделочных операций. Нити основы, чаще всего, более крученые, чем нити утка, и имеют крутку направления “Z”, а нити утка - “S”.
У пестротканых и тканей “трико” цветные полоски чаще располагаются вдоль направления основы. У ситца, сатина, миткаля, коленкора - толще нити основы, а у бязи, паплина, фланели, х/б сукна, замши и бумазеи - нити утка.
У полульняных тканей хлопчатобумажная пряжа является - основой, льняная и льнолавсановая - утком.
Фасонные нити, как правило, являются уточными нитями.
В многослойных тканях нити основы могут иметь большую извитость, т. к. они соединяют слои. Лицевая сторона ткани имеет более тщательную отделку, на ней меньше торчащих ворсинок, рисунок более четкий.
У тканей саржевого переплетения рубчик на лицевой стороне направлен слева снизу- вверх направо. Ткани сатинового и атласного переплетения имеют блестящую лицевую поверхность, и матовую - изнаночную.
Если ткани выработаны из нитей различных видов, то на лицевой стороне преобладают перекрытия из более качественного сырья.
В двухлицевых тканях, не имеющих различия между лицевой и изнаночной сторонами, любая из сторон может быть принята за лицевую. У махровых тканей, при одностороннем расположение петель петли располагаются на лицевой стороне. При проведении анализа образец ткани располагается лицевой стороной вверх. Основные нити должны совпадать с вертикальными, а уточные нити с горизонтальными направлениями. С двух сторон образца ткани слева и снизу, получают бахрому. У тканей с длинными уточными перекрытиями на лицевой стороне выводят нити утка на бахрому из нитей основы и по горизонтали слева направо изображают переплетение рассматриваемой нити утка с нитями основы. У тканей с длинными основными перекрытиями нити основы выводят на бахрому из нитей утка, изображают переплетения по вертикали снизу вверх.
Зарисовку переплетения продолжать до тех пор, пока не закончится раппорт. На рисунке переплетения очертить (выделить) раппорт и указать число нитей в раппорте (методом подсчета). Для простых переплетений определить коэффициент переплетений по формуле:
F=R/2
где R- число нитей в раппорте.
Результаты анализа переплетений записать в таблицу 1.1.
Таблица 1.1
№ | Образец ткани | Признаки определе- ния лице- вой / изна- ночной стороны (направле- ние крутки) | Изображе- ние рисун- ка переп- летения. | Наимено - вание и условное изобра- жение перепле- тение | Коэффици- ент переп- летения. | Отличи- тельные особенно- сти тканей данного перепле- тения |
1 | ||||||
2 … | ||||||
8 |
Выводы
Указать особенности внешнего вида и свойств тканей основных видов переплетений, указать их назначение и особенности применения в технологии швейных изделий.
Контрольные вопросы.
1. Привести классификацию ткацких переплетений?
2. Дать определение понятий: ткань, раппорт, сдвиг рисунка, поля связи, поля контактов, свободные поля, поля просвета?
3. Каковы особенности образования переплетений главного класса, назовите их, дайте рисунок переплетения?
4. Образование производных переплетений, классификация, особенности строения, рисунок переплетения?
5. Дать характеристику комбинированных, креповых, рельефных и просвечивающих переплетений?
6. Сложные переплетения, их классификация, строение, рисунок.
7. Крупноузорчатые переплетения.
Лабораторная работа 2
ИЗУЧЕНИЕ АССОРТИМЕНТА ХЛОПЧАТОБУМАЖНЫХ ТКАНЕЙ ДЛЯ ШВЕЙНЫХ ИЗДЕЛИЙ
Цель работы: Изучение ассортимента хлопчатобумажных тканей.
Задание: 1. Изучить принцип построения классификаторов, прейскурантов и кодового обозначения артикулов хлопчатобумажных тканей.
2. Изучить ассортимент и основные характеристики предложенных образцов хлопчатобумажных тканей.
3. Определить области применения тканей и особенности их обработки в технологии швейных изделий.
ОСНОВНЫЕ СВЕДЕНИЯ
Общероссийский классификатор продукции (ОКП) входит в состав Единой системы классификации и кодирования технико-экономической и социальной информации (ЕСКК) Российской Федерации.
Классификатор ОКП разработан и введен в действие в 1994 г. (опубликован в 2000 г.) на территории Российской Федерации взамен Общесоюзного классификатора промышленной и сельскохозяйственной продукции.
ОКП предназначен для обеспечения достоверности, сопоставимости и автоматизированной обработки информации о продукции в таких сферах деятельности как стандартизация, статистика, экономика и другие.
ОКП представляет собой систематизированный свод кодов и наименований группировок продукции, построенных по иерархической системе классификации. Классификатор используется при решении задач каталогизации продукции, включая разработку каталогов и систематизацию в них продукции по важнейшим технико-экономическим признакам; при сертификации продукции в соответствии с группами однородной продукции, построенными на основе группировок ОКП; для статистического анализа производства, реализации и использования продукции на макроэкономическом, региональном и отраслевом уровнях; для структуризации промышленно-экономической информации по видам выпускаемой предприятиями продукции с целью проведения маркетинговых исследований и осуществления снабженческо-сбытовых операций.
Каждая позиция ОКП содержит шестизначный цифровой код, однозначное контрольное число (КЧ) и наименование группировки продукции, которые записывают по следующей форме:
Код | кч | Наименование |
Например: | ||
831000 | 6 | Ткани и штучные изделия готовые хлопчатобумажные |
В ОКП предусмотрена пятиступенчатая иерархическая классификация с цифровой десятичной (от 0 до 9) системой кодирования.
На каждой ступени классификации деление осуществлено по наиболее значимым экономическим и техническим классификационным признакам.
На первой ступени классификации располагаются классы продукции (XX 000), на второй — подклассы (XX Х000), на третьей — группы (XX XX00), на четвертой — подгруппы (XX XXX0) и на пятой — виды продукции (XX ХХХХ).
Коды 2—5-разрядных группировок продукции дополнены нулями до 6 разрядов и записываются с интервалом между вторым и третьим разрядами.
Классификация продукции в ОКП может быть завершена на третьей, четвертой или пятой ступенях классификационного деления.
При записи отдельных наименований классификационных группировок используют сокращенную форму записи с заменой лексических элементов графическими, при этом:
- опускают начальную часть полного наименования, вместо которой ставят тире, когда она повторяет предшествующее наименование;
|
