ПРИМЕНЕНИЕ БЛОКОВ ТЕПЛОИЗОЛЯЦИОННЫХ ИЗ ПЕНОСТЕКЛА

ПРИ УТЕПЛЕНИИ ЗДАНИЙ И СООРУЖЕНИЙ

УДК 699.86.0016)

КЛЮЧЕВЫЕ СЛОВА: ПЕНОСТЕКЛО, БЛОКИ, ПЕНОКРОШКА, НАРУЖНАЯ ОГРАЖДАЮЩАЯ КОНСТРУКЦИЯ, СИСТЕМА УТЕПЛЕНИЯ, СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ, СОПРОТИВЛЕНИЕ ПАРОПРОНИЦАНИЮ

Предисловие

Настоящие рекомендации могут внедрятся (использоваться) с согласия

УП "Институт НИПТИС"

Изданы на русском языке

УП "Институт НИПТИС" © 2004г.

Содержание

1 Область применения 3

2 Нормативные ссылки_ 3

3 Общие сведения о пеностекле 4

4 Рекомендации по расчёту тепловой изоляции_ 5

4.1 Расчётные показатели пеностекла 5

4.2 Сопротивление теплопередаче 5

4.3 Паропроницание 6

5 Рекомендации по проектированию конструкций_ 13

5.1 Общие рекомендации_ 13

5.2 Трёхслойные стены_ 13

5.3 Двухслойные стены_ 15

5.4 Лёгкая штукатурная система утепления 16

5.5 Тяжёлая штукатурная система утепления 19

5.6 Система утепления стен с внутренней стороны_ 21

5.7 Полы и надподвальные перекрытия 23

5.8 Кровли и чердачные перекрытия 26

5.9 Тепловая изоляция цоколей_ 33

Приложение А величины климатических параметров для расчёта паропроницания ______33

ПРИМЕНЕНИЕ БЛОКОВ ТЕПЛОИЗОЛЯЦИОННЫХ ИЗ ПЕНОСТЕКЛА

ПРИ УТЕПЛЕНИИ ЗДАНИЙ И СООРУЖЕНИЙ

Дата введения

2  Область применения

1.1  Настоящие рекомендации распространяются на расчёт и проектирование наружных ограждающих конструкций зданий и сооружений (кроме холодильников) с применением в качестве тепловой изоляции материалов из пеностекла (блоков теплоизоляционных и пенокрошки).

1.2  Рекомендации разработаны с целью расширения применения материалов из пеностекла в строительстве, при реконструкции, ремонте и тепловой модернизации зданий.

1.3  Рекомендации разработаны УП "Институт НИПТИС" и могут быть использованы при разработке проектов институтом НИПТИС или другими проектными организациями при методическом сопровождении разработчика.

3  Нормативные ссылки

В настоящих рекомендациях использованы ссылки на следующие нормативные и технические документы:

СНБ 1.03.02-96 Состав, порядок разработки и согласования проектной документации в строительстве

СНБ 2.02.01-98 Пожарно-техническая классификация зданий, строительных конструкций и материалов

СНБ 2.04.01-97 Строительная теплотехника

СНБ 5.08.01-2000 Кровли. Технические требования и правила приёмки

СНиП 2.01.07-85 Нагрузки и воздействия

СНиП 2.03.11-85 Защита строительных конструкций от коррозии

СНиП 2.03.13-88 Полы

СНиП 3.03.01-87 Несущие и ограждающие конструкции

СНиП II-22-81 Каменные и армокаменные конструкции

СНиП II-23-81* изд. 1990г. Стальные конструкции

Пособие П3-2000 к СНиП 3.03.01-87 Проектирование и устройство тепловой изоляции ограждающих конструкций жилых зданий

СТБ 1117-98 Блоки из ячеистых бетонов стеновые. Технические условия

СТБ 1160-99 Кирпич и камни керамические. Технические условия

СТБ Кирпич и камни силикатные. Технические условия

СТБ Смеси растворные и растворы строительные. Технические условия

СТБ Блоки теплоизоляционные из пеностекла

ГОСТ 5336-80 Сетки стальные плетеные одинарные. Технические условия

ГОСТ Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ Материалы строительные. Методы испытания на горючесть

ТУ 21 БССР 281-87* Материалы теплоизоляционные из пеностекла

4  Общие сведения о пеностекле

3.1  Пеностекло представляет собой легкий ячеистый формованный мате­риал из затвердевшей стеклянной пены. Материалы из пеностекла изготавливаются по уникальной технологии ОАО "Гомельстекло".

3.2  Блоки теплоизоляционные из пеностекла (далее блоки) изготавливаются размером 475х400мм и толщиной от 80 до 120мм и поставляются на строительную площадку упакованными в полиэтилен, на деревянных поддонах. Допускается по согласованию с изготовителем проектировать тепловую изоляцию с применением блоков меньшей толщины. В настоящее время блоки соответствуют требованиям СТБ 1322.

3.3  Пенокрошка образуется при производстве блоков (при обрезке) и представляет собой куски пеностекла различных размеров и формы. В настоящее время пенокрошка соответствует требованиям ТУ 21 БССР 281.

3.4  Пеностекло является негорючим и биостойким материалом, легко под­дается механической обработке. Уникальные свойства пеностекла, обеспеченные замкнутыми порами, низкой водо - и паропроницаемостью, позволяет применять его в условиях, когда другие теплоизоляционные материалы не применимы. За прошедшие годы теплоизоляционный материал хорошо зарекомендовал себя в строительстве. Долговечность материала в строительных конструкциях, определённая по фактическому сроку эксплуатации, к настоящему времени превысила 50 лет.

3.5  Нормативные документы, действующие на территории Республики Беларусь, позволяют применять пеностекло при строительстве, реконструкции и тепловой модернизации зданий и сооружений любой степени огнестойкости на всей территории Республики Беларусь без ограничения, вне зависимости от типа здания и его этажности.

5  Рекомендации по расчёту тепловой изоляции

5.1  Расчётные показатели пеностекла

4.1.1  При расчёте наружных ограждающих конструкций зданий и сооружений значения технических показателей материалов из пеностекла рекомендуется принимать по таблице 1.

Таблица 1 - Расчётные показатели материалов из пеностекла

5.2  Сопротивление теплопередаче

4.3.1  Сопротивление теплопередаче наружных ограждающих конструкций с тепловой изоляцией из блоков или пенокрошки рекомендуется определять по формуле

где aв - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/(м2∙°С), принимаемый по таблице 5.4 СНБ 2.04.01;

di – толщина i-го слоя материала, м;

li – коэффициент теплопроводности i-го слоя материала, Вт/м∙°С, принимаемый для пеностекла в соответствии с таблицей 1 настоящих рекомендаций и с таблицей А.1 СНБ 2.04.01 для прочих материалов;

n – количество слоёв материалов;

aп - коэффициент теплоотдачи поверхности наружной поверхности принимаемый по таблице 5.7 СНБ 2.04.01.

4.3.2  При использовании в конструкциях металлических анкерных устройств и связей, пересекающих утеплитель, рекомендуется определять приведенное сопротивление теплопередаче, R, учитывающее термическую неоднородность и влияния теплопроводных включений по формуле

где R0 - сопротивление теплопередаче термически однородного участка наружной ограждающей конструкции, м2°С/Вт;

r – коэффициент термической неоднородности, определяемый по результатам расчёта трёхмерного температурного поля;

n - количество связей, устанавливаемых на 1м2 стены.

4.3.3  При разработке проектной документации, коэффициенты термической неоднородности допускается принимать по таблице 2.

Таблица 2 - Рекомендуемые значения коэффициентов термической неоднородности

5.3  Паропроницание

4.3.1  Сопротивление паропроницанию слоя многослойной ограждающей конструкции Rvp, м2×ч×Па/мг, следует определять по формуле

(3)

где d - толщина слоя многослойной ограждающей конструкции, м;

m - расчетный коэффициент паропроницаемости материала слоя многослойной ограждающей конструкции, мг/(м ч Па);

Сопротивление паропроницанию нескольких слоёв следует определять как сумму сопротивлений паропроницанию отдельных слоёв.

4.3.2  Сопротивление паропроницанию Rvp, м2×ч×Па/мг, части многослойной ограждающей конструкции (в пределах от внутренней поверхности до плоскости возможной конденсации, принимаемой в соответствии с 4.3.3) должно быть не менее:

а) требуемого сопротивления паропроницанию , м2×ч×Па/мг (из условия недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатации), определяемого по формуле

; (4)

где eint - упругость водяного пара внутреннего воздуха, Па, при расчётной температуре и относительной влажности этого воздуха, определяемая в соответствии с 4.3.5;

eext - средняя упругость водяного пара наружного воздуха, Па, за годовой период, определяемая в соответствии с 4.3.6;

E - средняя упругость насыщенного водяного пара, Па, за годовой период эксплуатации, в плоскости возможной конденсации, определяемая в соответствии с 4.3.8;

Rvpe - сопротивление паропроницанию, м2×ч×Па/мг, части ограждающей конструкции, расположенной между наружной поверхностью ограждающей конструкции и плоскостью возможной конденсации;

б) требуемого сопротивления паропроницанию , м2×ч×Па/мг (из условия ограничения накопления влаги в ограждающей конструкции за период со среднемесячной температурой наружного воздуха не выше 0°С), определяемого по формуле

. (5)

где z0 - продолжительность периода влагонакопления, сут, принимаемая равной периоду со среднемесячной температурой воздуха не выше 0°С;

eint - упругость водяного пара внутреннего воздуха, Па, при расчётной температуре и относительной влажности этого воздуха, определяемая в соответствии с 4.3.5;

E0 - упругость насыщенного водяного пара, Па, в плоскости возможной конденсации, принимаемая в зависимости от температуры воздуха в плоскости возможной конденсации (t, °С), определяемой в соответствии с 4.3.4;

gw - расчётная плотность пеностекла, кг/м3;

d w - толщина теплоизоляционного слоя (пеностекла), м;

Dwav - предельно допустимое приращение расчётного массового отношения влаги, принимаемое равной 1,5%;

h - коэффициент, определяемый в соответствии с 4.3.10.

Независимо от результатов расчёта требуемые сопротивления паропроницанию и следует принимать не более 5 м2×ч×Па/мг.

4.3.3  Плоскостью возможной конденсации следует считать плоскость, совпадающую с наружной поверхностью утеплителя (пеностекла).

4.3.4  Значение расчётной температуры в плоскости возможной конденсации t, °С следует определять по формуле

(6 )

где tint - расчётная температура внутреннего воздуха, °С;

t1ext - расчётная температура наружного воздуха, принимаемая:

- при расчёте по формуле (5) - равной средней температуре воздуха периода со среднемесячной температурой воздуха не выше 0°С;

- при расчёте по формуле (10) - равной средним температурам наружного воздуха, для зимнего (text1), весенне-осеннего (text2)и летнего (text3 ) периодов в соответствии с указаниями 4.3.9;

ai - коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, Вт/м2°С;

Rki - сумма термических сопротивлений слоёв конструкции, расположенных между внутренней поверхностью конструкции и плоскостью возможной конденсации, м2°С/Вт.

4.3.5  Упругость водяного пара внутреннего воздуха eint, Па, следует определять по формуле

(7 )

где jint - расчётная относительная влажность внутреннего воздуха, %;

Eint - упругость насыщенного водяного пара, Па, принимаемая в зависимости от расчётной температуры внутреннего воздуха tint.

4.3.6  Среднюю упругость водяного пара наружного воздуха eext, Па, за годовой период, следует определять по формуле

(8)

где jext - средняя годовая относительная влажность наружного воздуха, %;

Eext - упругость насыщенного водяного пара, Па, принимаемая в зависимости от средней годовой температуры наружного воздуха text.

4.3.7  Среднюю упругость водяного пара наружного воздуха , Па, периода со среднемесячной температурой не выше 0°С, следует определять по формуле

(9)

где jоext - средняя относительная влажность наружного воздуха, %, периода с отрицательными среднемесячными температурами;

Eоext - упругость насыщенного водяного пара, Па, принимаемая в зависимости от средней температуры наружного воздуха периода с отрицательными среднемесячными температурами.

4.3.8  Средняя упругость насыщенного водяного пара E, Па, за годовой период эксплуатации в плоскости возможной конденсации следует определять по формуле

, (10 )

где Е1, Е2, Е3 - упругости насыщенного водяного пара, Па, принимаемые в зависимости от температуры в плоскости возможной конденсации;

z1, z2, z3 - продолжительность, мес., зимнего, весенне-осеннего и летнего периодов, определяемая по СНБ 2.04.02 в соответствии с указаниями 4.3.9 .

При определении Е3 для летнего периода температуру в плоскости возможной конденсации во всех случаях следует принимать не ниже средней температуры наружного воздуха летнего периода, упругость водяного пара внутреннего воздуха еint - не ниже средней упругости водяного пара наружного воздуха за этот период.

4.3.9  К зимнему периоду относятся месяцы со средними температурами наружного воздуха ниже минус 5°С. К весенне-осеннему периоду относятся месяцы со средними температурами наружного воздуха от минус 5 до плюс 5°С. К летнему периоду относятся месяцы со средними температурами наружного воздуха выше плюс 5°С.

4.3.10  Коэффициент h следует определять по формуле

, (11)

где Rvpe- сопротивление паропроницанию, м2×ч×Па/мг, части ограждающей конструкции, расположенной между наружной поверхностью ограждающей конструкции и плоскостью возможной конденсации;

E0 - упругость насыщенного водяного пара, Па, в плоскости возможной конденсации, принимаемая в зависимости от температуры воздуха в плоскости возможной конденсации;

z0 - продолжительность периода влагонакопления, сут, принимаемая равной периоду со среднемесячной температурой воздуха не выше 0°С

e0ext - средняя упругость водяного пара наружного воздуха , Па, периода со среднемесячной температурой не выше 0°С.

В случае, если e0ext больше Е0 следует принимать h=0.

4.3.4  Если сопротивление паропроницанию ниже требуемого, рекомендуется увеличить толщину пеностекла.

4.3.5  Справочная информация по величинам климатических параметров для Республики Беларусь, используемых в рекомендуемой методике расчёта паропроницаемости, приведены в приложении А.

4.3.6  Упругость насыщенного водяного пара рекомендуется определять в зависимости от температуры по таблицам 3,4.

Таблица 3 - Значения упругости насыщенного водяного пара для температур от 0 до 30,9 °C при давлении воздуха 0,1 МПа.

Таблица 4 - Значения упругости насыщенного водяного пара для температур

от 0 до минус 30°C при давлении воздуха 0,1 МПа.

4.3.7  Расчётные значения температуры внутреннего воздуха tint, расчётные значения относительной влажности внутреннего воздуха jint, а также соответствующие значения упругости насыщенного водяного пара Eint и упругости водяного пара внутреннего воздуха eint рекомендуется принимать по таблице 5.

Таблица 5

6  Рекомендации по проектированию конструкций

6.1  Общие рекомендации

5.1.1  Пеностекло рекомендуется применять для тепловой изоляции не вентилируемых наружных ограждающих конструкций зданий и сооружений.

5.1.2  В ограждающих конструкциях следует применять строительные материалы, соответствующие нормативно-техническим документам, действующим на территории Республики Беларусь, имеющим соответствующие сертификаты, паспорта и прошедшие испытания в установленном порядке.

5.1.3  Стальные связи и анкеры, а также стальные сетки должны быть защищены от коррозии горячим оцинкованием с толщиной покрытия не менее 60мкм или другим способом в соответствии с требованиями СНиП 2.03.11.

5.1.4  Конструктивные решения наружных ограждающих конструкций зданий и сооружений с применением пеностекла должны соответствовать требованиям действующих нормативных документов. Проектная документация должна быть разрабо­тана в соответствии с требованиями СНБ 1.03.02, с учётом настоящих рекомендаций. Проектная документация должна включать в себя схемы, узлы и разрезы конструкций, рабочие чертежи элементов конструкций, прочностные и теплотехнические расчёты.

5.1.5  Нормативные значения сопротивления теплопередаче наружных ограждающих конструкций следует принимать в соответствии с требованиями СНБ 2.04.01.

5.1.6  Расчёт сопротивления паропроницанию наружных ограждающих конструкций с применением пеностекла рекомендуется выполнять в соответствии с методикой, приведенной в данных рекомендациях (раздел 4.3). Особое внимание следует обращать на расчёт паропроницаемости в конструкциях, утеплённых изнутри.

Во всех случаях сопротивление паропроницанию конструкций должно отвечать требованиям СНБ 2.04.01.

5.1.7  Расчётные значения теплотехнических параметров пеностекла рекомендуется принимать по таблице 1, прочих материалов - в соответствии с таблицей А.1 СНБ 2.04.01 с учётом условий эксплуатации А или Б.

6.2  Трёхслойные стены

4.2.1  Блоки рекомендуется применять в качестве среднего слоя трёхслойных кирпичных стен, выполненных из керамического или силикатного кирпича на цементно-песчаном или цементно-известковом растворе, а также из других мелкоштучных материалов, например, конструкционных лёгких бетонов (плотностью кг/м3) - ячеистого бетона, газобетона, газосиликата и т. п. При этом трёхслойная кладка должна выполняться на гибких связях (рисунок 1). Марку мелкоштучных материалов и растворов следует назначать в соответствии с требованиями СНиП II-22.

4.2.2  Внутренний слой в несущих кирпичных наружных стенах, как правило, выполняется толщиной 250 или 380мм, самонесущих - толщиной 120 или 250 мм. Толщину внутреннего слоя из лёгких бетонных блоков рекомендуется выполнять от 200 до 400мм.

4.2.3  Наружный слой (облицовку) рекомендуется выполнять толщиной 120мм. В зданиях до 2 этажей, или с поэтажным (через этаж) опиранием облицовки - её толщин может быть уменьшена.

4.2.4  Конструкция стены должна быть рассчитана в соответствии с требованиями СНиП II-22 на действие всех сочетаний нагрузок, принимаемых по СНиП 2.01.07. При этом площадь гибких связей должна быть не менее 0,4 см2 на 1м2 стены.

Рисунок 1

4.2.5  Каждый слой рекомендуется рассчитывать отдельно на воспринимаемые им нагрузки. Расчёт внутреннего (несущего) слоя по прочности и деформациям следует выполнять без учёта несущей способности блоков и облицовки.

6.3  Двухслойные стены

5.3.1  Блоки рекомендуется применять в качестве тепловой изоляции двухслойных стен (рисунок 2).

Рисунок 2

5.3.2  Внутренний (несущий) слой выполняется аналогично несущему слою трёхслойных стен: из керамического или силикатного кирпича на цементно-песчаном или цементно-известковом растворе, а также из других мелкоштучных материалов, например, конструкционных лёгких бетонов (плотностью кг/м3) - ячеистого бетона, газобетона, газосиликата и т. п. Марку мелкоштучных материалов и растворов следует назначать в соответствии с требованиями СНиП II-22.

5.3.3  Теплоизоляционный слой по толщине рекомендуется выполнять из двух блоков. Рекомендуется использовать блоки толщиной не более 100мм. Первый блок рекомендуется выполнять принимать меньшей толщины (40-60мм). Второй блок во всех случаях рекомендуется принимать толщиной 80-100мм.

5.3.4  Для приклеивания рекомендуется применять клеи соответствующие СТБ 1072, с достаточной адгезией к пеностеклу и к подоснове. Рекомендуется применять клей "Полимикс-К" СТБ 1072, производства "Радекс" или клей "Mira 3000 К-1" СТБ 1072, производства "Илмакс", или клей "СМ-Мастер" номера 11, 14, 51, 55 СТБ 1307 производства "Тайфун". Перед приклеиванием поверхности должны быть подготовлены и грунтованы в соответствии с правилами применения клея.

5.3.5  Дополнительное крепление анкерными устройствами рекомендуется выполнять с использованием стальных "Г-образных" связей диаметром до 5мм, заделываемыми в кладку в процессе её возведения. Расчёт прочности и деформаций анкерного устройства следует выполнять в соответствии с П3-2000. При этом крепится первый блок. Второй блок приклеивается к первому с перекрытием швов. При возведении экспериментальных объектов, в соответствии с проектами УП "Институт НИПТИС" и с последующим мониторингом, анкерные устройства допускается не устанавливать.

5.3.6  Заполнение швов клеем не рекомендуется. В случае необходимости швы могут быть заполнены измельчённой пенокрошкой.

5.3.7  Наружную отделку рекомендуется выполнять с использованием минеральных или полимерминеральных штукатурок и паропроницаемых красок. При этом в штукатурке рекомендуется устраивать горизонтальные усадочные швы (в уровне междуэтажных перекрытий) с заполнением их герметиками и последующей окраской.

5.3.8  Перед нанесением составов поверхности должны быть подготовлены и грунтованы в соответствии с правилами применения состава.

5.3.9  Конструкция внутреннего (несущего) слоя стены должна быть рассчитана по прочности и деформациям в соответствии с требованиями СНиП II-22 на действие всех сочетаний нагрузок, принимаемых по СНиП 2.01.07. При этом расчёт следует выполнять без учёта несущей способности пеностекла и облицовки.

6.4  Лёгкая штукатурная система утепления

5.4.1  Блоки рекомендуется применять в качестве тепловой изоляции лёгких штукатурных систем утепления, выполняемых в соответствии с П3-2000 и П5-02.

5.4.2  Систему утепления рекомендуется выполнять, начиная с уровня отмостки или ниже уровня отмостки. Низ системы утепления, если он располагается выше уровня отмостки, рекомендуется выполнять с опорой на цокольные планки или на цементно-песчаную стяжку, устраиваемую на отмостке.

5.4.3  Цокольные планки рекомендуется выполнять из оцинкованных металлических уголков, закрепляемых анкерами или специальными кронштейнами, обеспечивающими надёжное крепление к стене.

5.4.4  Теплоизоляционный слой по толщине может быть выполнен из одного или двух блоков. В лёгких штукатурных системах рекомендуется использовать блоки толщиной не более 100мм. Если по теплотехническому расчёту требуется большая толщина, рекомендуется использовать два слоя блоков.

5.4.5  Для приклеивания блоков к подоснове и для склеивания блоков друг с другом рекомендуется применять клей "Полимикс-К" СТБ 1072 производства "Радекс" или клей "Mira 3000 К-1" СТБ 1072, производства "Илмакс", или клей "СМ-Мастер" номера 11, 14, 51, 55 СТБ 1307 производства "Тайфун". Клей рекомендуется наносить по всей поверхности блока. Перед приклеиванием поверхности должны быть подготовлены и грунтованы в соответствии с правилами применения клея.

5.4.6  При использовании по толщине тепловой изоляции одного блока (рисунок 3), их приклеивают к подоснове, располагая вплотную, друг к другу. Заполнение швов клеем не рекомендуется. В случае необходимости швы могут быть заполнены измельчённой пенокрошкой. Каждый блок рекомендуется крепить анкерным устройством, устанавливаемым в центре блока. Расчёт прочности и деформаций анкерного устройства следует выполнять в соответствии с П3-2000.

Рисунок 3

5.4.7  При использовании по толщине тепловой изоляции двух блоков (рисунок 4), теплоизоляционный слой лёгкой штукатурной системы утепления рекомендуется выполнять с перекрытием швов. Блок, приклеиваемый к подоснове, рекомендуется принимать меньшей толщины (40-60мм). Второй блок во всех случаях рекомендуется принимать толщиной 80-100мм. Первый блок рекомендуется крепить анкерными устройствами (один анкер в середине блока). Второй блок приклеивается к наружному блоку с перекрытием швов и анкерами не закрепляется.

Рисунок 4

5.4.8  Выравнивание поверхности теплоизоляционного слоя клеем рекомендуется выполнять одновременно с устройством армированного слоя. Углы проёмов рекомендуется усиливать диагональными накладками, которые необходимо приклеивать до устройства армированного слоя. Углы и оконные откосы, при устройстве теплоизоляционного слоя из пеностекла допускается не усиливать. На углах зданий рекомендуется устанавливать накладки из металлических уголков для обеспечения их вертикальности.

5.4.9  Выравнивание армированного слоя после его устройства не рекомендуется. Декоративно-защитный слой выполняется после устройства армированного слоя в соответствии с требованиями П3-2000 или П5-02. Рекомендуется использовать варианты декоративно-защитного слоя с последующей окраской.

5.4.10  При возведении экспериментальных объектов, в соответствии с проектами УП "Институт НИПТИС" и с последующим мониторингом, допускается не устанавливать анкерные устройства и не выполнять армированный слой (рисунок 5). Наружную отделку в этом случае рекомендуется выполнять с использованием минеральных или полимерминеральных штукатурок и паропроницаемых красок. При этом в штукатурке рекомендуется устраивать горизонтальные усадочные швы (в уровне междуэтажных перекрытий) с заполнением их герметиками и последующей окраской.

Рисунок 5

6.5  Тяжёлая штукатурная система утепления

5.5.1  При расчётной толщине теплоизоляционного слоя менее 120мм, тепловая изоляция может быть выполнена с применением конструкции тяжёлой штукатурной системы утепления. Проектирование и выполнение работ следует вести в соответствии с П3-2000 и П5-02. При этом рекомендуется применять конструкцию с прямыми анкерными устройствами (рисунок 6).

Рисунок 6

5.5.2  Теплоизоляционный слой тяжёлой штукатурной системы утепления выполняется аналогично теплоизоляционному слою лёгкой штукатурной системы утепления (вариант из одного блока по толщине).

5.5.3  Армированный слой рекомендуется выполнять из цементно-песчаного раствора толщиной не менее 20мм. В качестве армирующего материала рекомендуется использовать плоскую оцинкованную металлическую сетку с ячейками от 15 до 50мм из проволоки толщиной от 1 до 3мм.

5.5.4  Армирующий материал крепится анкерными устройствами к стене (через теплоизоляционный слой). В качестве анкерного устройства в тяжёлой штукатурной системе утепления с теплоизоляционным слоем из пеностекла рекомендуется применять винтовые анкерные устройства. Металлическую сетку рекомендуется крепить к сердечнику анкерного устройства металлической шайбой.

5.5.5  Армированный слой наносится механизированным способом или вручную. Декоративно-защитный слой рекомендуется выполнять с использованием паропроницаемых красок. Возможность использования полимерминеральных или минеральных композиций определяется расчётом паропроницаемости.

5.5.6  В тяжёлой штукатурной системе утепления до окраски рекомендуется прорезать температурно-усадочные швы толщиной от 3 до 5мм. Швы прорезаются до пеностекла с последующим заполнением силиконовой или пенополиуретановой мастикой. Вертикальные швы рекомендуется выполнять через 10-15м, горизонтальные - через этаж. На углах зданий рекомендуется выполнять вертикальные температурно-усадочные швы на расстоянии от 1 до 2м от угла.

6.6  Система утепления стен с внутренней стороны

5.7.1  Пеностекло допускается использовать для тепловой изоляции наружных ограждающих конструкций с внутренней ("тёплой") стороны. При этом следует обратить особое внимание на недопустимость накопления влаги в конструкции за годовой срок эксплуатации (раздел 4.3). Как правило, может быть выполнена внутренняя тепловая изоляция наружных стен из достаточно паропроницаемых материалов, например, кирпичной кладки, лёгкого бетона и т. п.

5.7.2  Тепловую изоляцию наружных стен изнутри рекомендуется выполнять от перекрытия до перекрытия на всю высоту помещения. Блоки из пеностекла рекомендуется приклеивать к выровненной и очищенной поверхности, не допуская образования сквозных швов в стыках блоков (рисунок 7). При высоте помещений до 5м анкерные устройства допускается не устанавливать.

5.7.3  Для избежания выпадения конденсата в местах примыкания теплоизоляционного слоя к перекрытиям и перегородкам рекомендуется предусматривать вкладыши из материалов, с близкими величинами коэффициентов тепловодности к материалу утепляемой стены. Размеры вкладышей рекомендуется назначать исходя из расчёта температурного и влажностного полей.

5.7.4  Внутреннюю отделку рекомендуется выполнять малопроницаемыми материалами. Рекомендуется использовать минеральные или полимерминеральные штукатурки, а также малопаропроницаемые краски или обои.

5.7.5  При выполнении тепловой изоляции изнутри необходимо обратить особое внимание на работу вентиляции. Вентиляция должна обеспечивать нормируемый воздухообмен. В помещениях не должно быть не обдуваемых воздухом участков стен и углов. В случаях если такие зоны имеются, рекомендуется установить в таких местах дополнительные нагревательные приборы.

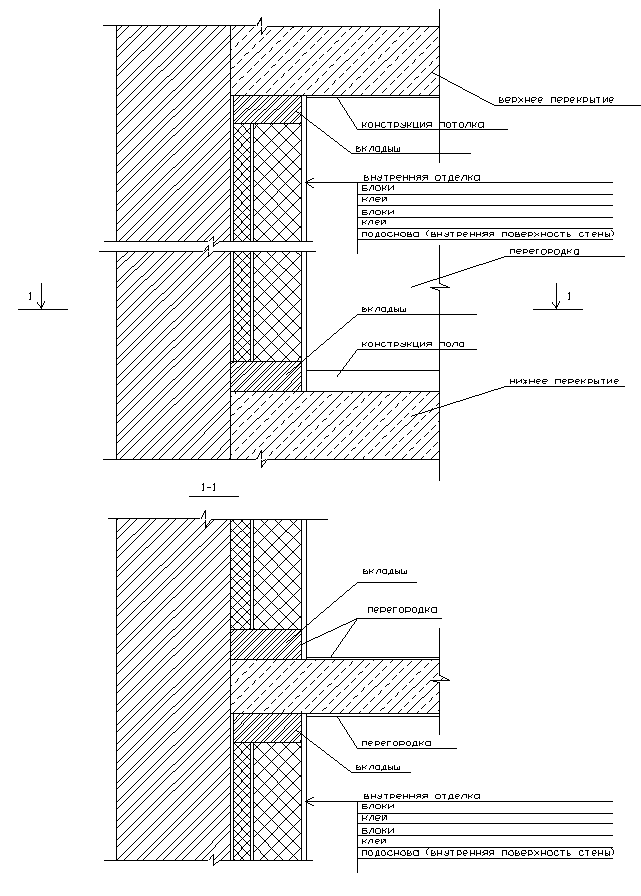

Рисунок 7

6.7  Полы и надподвальные перекрытия

5.7.1  Пенокрошку и блоки рекомендуется применять в качестве тепло - и звукоизоляции или в качестве выравнивающей подсыпки при устройстве полов жилых, общественных и производственных зданий.

5.7.2  При устройстве полов на бетонных междуэтажных перекрытиях пенокрошку рекомендуется насыпать непосредственно на бетон. Пенокрошку выравнивают и уплотняют. При устройстве обогреваемого ("тёплого") пола на поверхности пенокрошки укладываются нагревательные элементы. Затем выполняется стяжка и покрытие пола (рисунок 8). Если обогрев тёплого пола не предусматривается, то для выполнения норм теплоусвоения полов, стяжку рекомендуется выполнять из лёгкого бетона.

Рисунок 8

5.7.3  При устройстве полов на надподвальных перекрытиях, на грунте с бетонным основанием или с основанием из насыпных материалов рекомендуется выполнять гидро - (пароизоляцию) в соответствии с рисунками 9,10. Пенокрошку рекомендуется укладывать на предварительно грунтованную битумом бетонную подготовку или на слой предварительно уплотненного насыпного материала (гравий, щебень, керамзит, шлак и т. п.). В качестве гидро - и пароизоляции рекомендуется использовать пергамин, рубероид или плёночные материалы.

5.7.4  Пенокрошку также рекомендуется использовать в "сухих" полах, устраиваемых, например, на лёгких металлических перекрытиях (рисунок 11). Данное решение не рекомендуется применять в перекрытиях над неотапливаемыми подвалами, проездами, проходами.

Рисунок 9

Рисунок 10

Рисунок 11

5.7.5  Рекомендуемые варианты полов могут быть рекомендованы и в случае если вместо пенокрошки используются блоки. При этом блоки рекомендуется укладывать на тонкий слой сухого песка. В данной конструкции покрытие пола допускается устраивать непосредственно по блокам (рисунок 12).

Рисунок 12

5.7.6  При устройстве дощатых полов лаги рекомендуется устанавливать на блоки (рисунок 13).

Рисунок 13

5.7.6  При тепловой изоляции полов, расположенных над холодными подвалами или над проездами, следует иметь ввиду, что в данном случае тепловая изоляция выполняется с внутреней ("тёплой") стороны ограждающей конструкции. При этом следует обратить особое внимание на недопустимость накопления влаги в конструкции за годовой срок эксплуатации, выполнив расчёт в соответствии с разделом 4.3. В случае если условия не выполняются, тепловую изоляцию рекомендуется выполнять с наружной ("холодной") стороны конструкции (рисунок 14). Пеностекло рекомендуется приклеивать к перекрытию полимерминеральным клеем и дополнительно устанавливать анкерные устройства, состоящие из пластмассовых втулок и стеклопластиковых сердечников.

Рисунок 14

6.8  Кровли и чердачные перекрытия

5.8.1  Блоки и пенокрошку рекомендуется применять для тепловой изоляции неэксплуатируемых и эксплуатируемых плоских кровель.

5.8.2  При устройстве неэксплуатируемых кровель пенокрошка укладывается на бетонные плиты покрытия. В случае необходимости создания уклона, слой пенокрошки может быть выполнен переменной толщины, и выполнять функции разуклонки. По пенокрошке выполняется цементно-песчаная стяжка и укладывается гидроизоляционное покрытие, и в случае необходимости защитный слой. Конструкция, приведенная на рисунке 15, выполняется при уклонах до 25%. Водоизоляционный ковёр выполняется из рулонных материалов, укладываемых на горячих или холодных мастиках. Рекомендуется применение перфорированного материала в качестве нижнего слоя водоизоляционного ковра. При уклонах от 10 до 25% верхний слой должен иметь крупную посыпку заводского изготовления, также допускается нанесение дополнительного окрасочного покрытия составами отражательных эффектов. Цементно-песчаная стяжка выполняется из цементно-песчаного раствора марки по прочности не менее М100, толщиной 40мм. В стяжке должны быть нарезаны деформационные швы. Требуемое сопротивление паропроницанию, как правило, обеспечивается низкой паропроницаемостью пеностекла. В случае необходимости пароизоляции по расчёту её рекомендуется устраивать под пеностеклом из одного или нескольких слоёв плёнки.

Рисунок 15

5.8.3  При использовании блоков, их рекомендуется укладывать на слой цементно-песчаного раствора. В данном случае необходимый уклон кровли должен быть обеспечен конструкцией покрытия (рисунок 16). При уклонах кровли более 25% нижний слой гидроизоляционного ковра рекомендуется крепить анкерными устройствами.

Рисунок 16

5.8.4  В случае необходимости допускается создавать уклон, укладывая по блокам пенокрошку. В этом случае блоки могут укладываться непосредственно на бетонное основание (рисунок 17).

Рисунок 17

5.8.5  В эксплуатируемых кровлях рекомендуется использовать блоки. Распределённая нагрузка на эксплуатируемые кровли с утеплителем из пеностекла не должна превышать 600 кПа. Уклон эксплуатируемой кровли, приведенной на рисунке 18, рекомендуется выполнять до 5%. Защитное покрытие выполняется из бетонных плит толщиной не менее 60мм, по подготовке из крупнозернистого песка или сухого раствора М100. В случае если кровля эксплуатируется под автомобильные нагрузки, рекомендуется дополнительно выполнять подготовку толщиной не менее 50мм из мелкозернистого бетона класса не менее В15, армированного металлической сеткой 3В-I с ячейкой 100х100мм. Дренирующий слой выполняется из песчано-гравийной смеси толщиной не менее 60мм. По поверхности водоизоляционного ковра укладывается демпферный слой - специальный комплексный многослойный полимерный материал с внешними перфорированными слоями из полимеров и внутренним слоем из полимерной стружки. Для водоизоляционного ковра применяются рулонные битумно-полимерные, битумные с армирующей синтетической основой или эластомерные плёночные материалы. Первый слой свободно укладывается на поверхность стяжки. Стяжка выполняется из цементно-песчаного раствора прочностью на сжатие не менее 10МПа.

Рисунок 18

5.8.6  На экспериментальных объектах, выполняемых по проектам УП "Институт НИПТИС" с последующим мониторингом, допускается апробировать конструкцию инверсионной кровли с утеплителем из пеностекла. При этом рекомендуется использовать блоки, поверхность которых обработана специальными составами, препятствующими капиллярному водопоглащению. Блоки рекомендуется укладывать в 2-3 слоя с перекрытием швов. Уклон кровли, приведенной на рисунке 19, рекомендуется выполнять от 2 до 5%. Для этого рекомендуется выполнять разуклонку из лёгкого бетона. Пригруз выполняется мелкоразмерными бетонными (железобетонными) плитами, класса по прочности на сжатие не менее В15, морозостойкостью не менее F100, толщиной не менее 40мм, уложенных по слою песчаной подготовки, толщиной не менее 20мм. Первый слой водоизоляционного ковра свободно укладывается по выровненной поверхности несущей конструкции, последующие слои наклеиваются на грунтовке или навариваются. На водоизоляционный ковёр укладывается геотекстиль и насыпается слой крупнозернистого песка, на который и укладывается блоки из пеностекла.

Рисунок 19

5.8.7  Допускается выполнять пригруз из мелкозернистого гравия, укладываемого на разделительный слой из геотекстиля (рисунок 20).

Рисунок 20

5.8.8  На экспериментальных объектах также может быть выполнена инверсионная кровля с озеленением в соответствии с рисунком 21. Толщина слоя растительного грунта должна быть не менее 150мм. Водоудерживающий слой рекомендуется выполнять из керамзитового гравия мелких фракций с крупностью гранул не более 10мм. Гравий должен быть пропитан специальными составами препятствующими прорастанию корней.

Рисунок 21

5.8.9  Тепловую изоляцию эксплуатируемых чердачных перекрытий рекомендуется выполнять из блоков с устройством одной из конструкций пола. Тепловую изоляцию не эксплуатируемых чердачных перекрытий допускается выполнять с применением пенокрошки и устройством ходовых мостиков (рисунок 22).

Рисунок 22

6.9  Тепловая изоляция цоколей

5.9.1  Блоки рекомендуется применять для тепловой изоляции цоколей расположенных как выше отмостки, так и в грунте.

5.9.2  Для тепловой изоляции цоколей выше уровня отмостки рекомендуется применять лёгкую или тяжёлую системы утепления при этом опорную часть рекомендуется выполнять по выравнивающей цементно-песчаной стяжке (рисунок 23).

5.9.3  Нижнюю поверхность блоков рекомендуется защитить гидроизоляционной штукатуркой. В уровне существующей гидроизоляции в системе утепления также рекомендуется выполнить горизонтальную гидроизоляцию. Нижний угол теплоизоляционного слоя рекомендуется защитить металлическим уголком, приклеиваемым к пеностеклу.

5.9.4  При выполнении нижней границы системы утепления рекомендуется использовать дополнительную стеклосетку, приклеиваемую к поверхности стяжки до устройства теплоизоляционного слоя.

Рисунок 23

5.9.5  При тепловой изоляции цоколей в грунте, для снижения капиллярного водопоглащения, наружную поверхность тепловой изоляции рекомендуется покрывать гидроизоляционными штукатурками (рисунок 24).

5.9.6  При определении толщины теплоизоляционного слоя рекомендуется учитывать термическое сопротивление грунта. Армированный и декоративно-защитные слой не выполняются. блоки из пеностекла приклеивают к поверхности цоколя. Анкерные устройства допускается не устанавливать.

5.9.7  Наружную поверхность пеностекла рекомендуется защищать гидроизоляционными штукатурками. При наличии грунтовых вод тепловую изоляцию из пеностекла рекомендуется защищать и выполнять гидроизоляцию традиционными для данного случая способами.

Рисунок 24

Приложение А

(справочное)

Величины климатических параметров для расчёта паропроницания

Таблица А1 - Расчётные значения климатических параметров средних за год и за период со среднемесяч­ными температурами ниже 0°С

2 - Расчётные значения климатических параметров средних за зимний, весенне-осенний и летний период
