Колонки топливораздаточные

ВМР 2000 OCEAN

Руководство по эксплуатации

Редакция 7.1

18.05.2012


Содержание

Введение……………………………………………………………………………. 2

1.  Назначение изделия……………..……………………………………………….. 2

2.  Технические характеристики………………...……………………………….…. 2

3.  Устройство и принцип работы…………………………………………………... 4

4.  Описание и работа отдельных элементов ТРК……………………………… 5

5.  Маркировка и пломбирование………………..……………………………….….6

6.  Упаковка, транспортировка ……………...………………………………….…....8

7.  Пломбирование………………………………………………………………….….6

8.  Габаритные размеры и вес..……………………...………………………….…..8

9.  Взрывозащищенность……………………………………………………………...8

10. Меры безопасности………………………………………………………………...9

11. Установочная инструкция…………………………………………………………9

12. Порядок работы…………………………………………………………………....10

13. Техническое обслуживание…..………………………………………………….12

14. Возможные неисправности и способы их устранения……………………....13

Настоящее руководство по эксплуатации (РЭ) предназначено для всех пользователей (владельцев автозаправочных станций, операторов, обслуживающего персонала и др.) топливораздаточных колонок (ТРК) BMP2000 модельного ряда OCEAN. РЭ содержит основные сведения о конструкции изделия, его составных частей и указания, необходимые для правильной и безопасной эксплуатации, уходу и текущему обслуживанию.

Топливораздаточная колонка – это комплексное оборудование, выполняющее ряд сложных функций. Поэтому необходимо помнить, что надежность и долговечность работы эксплуатируемой ТРК зависит от соблюдения правил монтажа, эксплуатации и технического обслуживания, а также точного выполнения требований по подготовке резервуарного парка, топливопроводов, кабельных линий и др., изложенных в настоящем документе.

Установка, монтаж, техническое обслуживание колонок должны осуществляться лицами, имеющими специальную подготовку по обслуживанию топливораздаточных колонок данной серии.

В связи с работой по совершенствованию колонок в их конструкцию могут быть внесены изменения, не отражённые в настоящем РЭ и не влияющие на основные технические характеристики ТРК и требования к монтажу.

1. Назначение изделия

Колонки топливораздаточные (ТРК) модельного ряда ВМР 2000ОС (OCEAN) предназначены для выдачи в топливные баки автотранспортных средств и тару потребителя различных видов топлива (бензин, дизельное топливо, керосин) вязкостью от 0,55 до 21 мм²/с.

По устойчивости к климатическим воздействиям ТРК соответствуют виду исполнения У категории 1 по ГОСТ 15150 для работы при температурах окружающего воздуха от плюс 50ºС до минус 40ºС и относительной влажности от 30% до 100%.

Температура выдаваемого топлива должна быть: для бензина - от плюс 35ºС до минус 40ºС; для дизельного топлива и керосина - от плюс 50ºС до минус 40ºС (или температуры помутнения или кристаллизации).

Колонки имеют взрывозащищенное исполнение и могут применяться для установки во взрывоопасной зоне класса В-1г.

2. Технические характеристики

Производительность:

- стандартная

40-50 л/мин

- повышенная/Н

70-90 л/мин

- высокая /UH

120-130 л/мин

Минимальная доза выдачи топлива

2 л

Пределы допускаемой основной погрешности, не более:

- при минимально дозе

± 0,5 %

- при дозах больше минимальной

± 0,25 %

Пределы допускаемой дополнительной

погрешности:

- при минимально дозе

± 0,5 %

- при дозах больше минимальной

± 0,25 %

Сходимость показаний

± 0,25 %

Максимальная доза выдачи

9900 л

Максимальное эксплуатационное давление при производительности ТРК:

- стандартной

0,18 МПа (1,8 бар)

- повышенной/высокой

0,25 МПа (2,5 бар)

Степень фильтрации топлива:

- фильтр грубой очистки

80 мкм

- фильтр тонкой очистки

20 мкм

Датчик импульсов

двухканальный, 2 х 100

импульсов на литр

Электродвигатель насосов

3 х 380, 0,75 кВт, 1395 об/мин

Электромагнитные клапаны

+24В DC /1A; 230 В АС, 50 Гц, 5 ВА

Электропитание электроники

230 В +10%-15%, 50 ±5 Гц, 200 ВА

Дисплеи:

6-сегментные LCD дисплеи (PDEDIL)

со светодиодной подсветкой

Эксплуатационная температура воздуха

минус 40º С +50º С

Эксплуатационная влажность воздуха

5 – 95%

Средний срок службы

12 лет

Установленный срок службы

6 лет

Колонки ВМР 2000 OCEAN имеют варианты исполнения, отличающихся друг от друга дизайном, номинальным расходом топлива, количеством раздаточных шлангов и наличием/отсутствием лебедки шланга.

Кодовые обозначения: первые две цифры "20"- номер серии, третья цифра обозначает количество видов топлива, четвертая цифра - количество раздаточных пистолетов. Далее в коде следуют комбинации букв: "OC" от слова OCEAN.

Колонки с нестандартным расходом имеют дополнительные индексы: "/Н" для расхода 80 л/мин и "/UH" для расхода 130 л/мин (специальная комплектация). Колонки с системой рекуперации паров имеют индекс "VR". Колонки в исполнении для напорной системы имеют индекс "TS".

Получить полный текст

Модель ТРК

Количество продуктов

Количество мест выдачи

Количество

пистолетов

Количество

дисплеев

Расход (л/мин)

ВМР 2011OC

1

1

1

1

40-50

ВМР 2011OC/H

1

1

1

1

70-80

ВМР 2012OC

1

2

2

2

40-50

ВМР 2012OC/H

1

2

2

2

70-80

BMP 2022OC

2

1

2

1

40-50

ВМР 2024OC

2

2

4

2

40-50

BMP 2033OC

3

1

3

1

40-50

ВМР 2036OC

3

2

6

2

40-50

BMP 2044OC

4

1

4

1

40-50

ВМР 2048OC

4

2

8

2

40-50

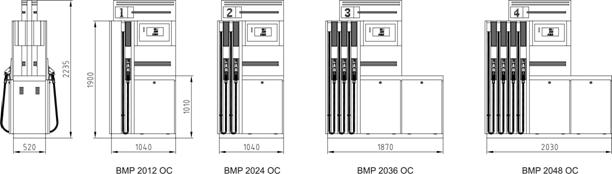

Рисунок 1.

3. Устройство и принцип работы

ТРК ВМР 2000ОС (OCEAN) представляет собой модельный ряд ТРК модульного исполнения, отличающийся современным дизайном и возможностью с помощью дополнительных аксессуаров получить максимально комфортную для эксплуатации и внешне эффектную колонку с пластиковыми элементами облицовки, светодиодными указателями номера колонки, деталями из нержавеющего металла и т. д. Имеется возможность выбора цветового исполнения ТРК, а так же интеграции платежных терминалов группы компаний НКТ в корпус.

Топливораздаточные колонки ВМР 2000OC состоят из основных модулей:

- модуля гидравлики, состоящего из каркаса с основанием и комплектующего оборудования (насосного моноблока, электродвигателя, электромагнитного клапана, дозатора с генератором импульсов, системы патрубков);

- модуля лебедки (стойки) шлангов;

- модуля счетчика с дисплеем и управляющей электроникой.

Конструкция модулей является самонесущей и выполняет функцию крепления комплектующих элементов, патрубков, электромонтажа. Кроме того, она является несущей основой для деталей и узлов облицовки колонок. Внутреннее пространство модуля счетчика герметично закрыто застекленными крышками с замками. Все модули с установленным оборудованием также закрыты специальными дверками или панелями с замками, которые в процессе работы ТРК должны быть постоянно закрыты.

ТРК типового ряда «OCEAN» имеют корпусные и облицовочные части, изготовленные из окрашенной или нержавеющей листовой стали. Декоративные элементы выполнены из негорючего слоистого пластика.

Топливораздаточные колонки оснащены высоконадежной гидравлической системой (моноблок, дозатор, генератор импульсов) «TATSUNO Corporation» (Япония) и электронным счетчиком PDE. По требованию заказчика ТРК могут оснащаться электронным счетчиком ТСБТ-БУ.

Принцип работы колонки. На дистанционном пульте (управляющем компьютере) задается доза. При снятии раздаточного крана (пистолета) автоматически включается соответствующий данному виду топлива электродвигатель, передающий через клиноременную передачу вращение насосу моноблока. В моноблоке происходит фильтрация топлива и отделение парогазовой фракции. Далее топливо через электромагнитный клапан поступает в соответствующий измеритель объема (дозатор), где, заполняя поочередно цилиндры, приводит во вращательное движение коленчатый вал, который, в свою очередь через соединительную муфту соединен с валом генератора импульсов. Вращательное движение вала генератора импульсов преобразуется в последовательность электрических импульсов, поступающих в отсчетное устройство, которое осуществляет подсчет и отображение на индикаторах (дисплеях ТРК) информации о разовой выдаче топлива. Отмеренное дозатором топливо через рукав и раздаточный кран поступает в емкость потребителя.

Гидравлические схемы различных типов топливораздаточных колонок приведены в приложении A данного руководства.

Любая модель ТРК может быть оснащена системой возврата паров топлива из бака автомобиля в резервуар (рекуперация) с использованием вакуумных насосов, коаксиальных шлангов и раздаточных пистолетов ZVA (индекс GRV), регулирующих скорость отсоса в зависимости от протока топлива при выдаче. Привод вакуумных насосов организован на мультипродуктовых ТРК от собственного электродвигателя, на однопродуктовых ТРК – от привода электродвигателя насосного моноблока. В случае электронного управления возврата паров (мультипродуктовые ТРК) каждая сторона ТРК оснащена своим вакуум-насосом и объем отсасываемых паров электронно регулируется по расходу топлива, т. е. система отвода паров выключена, если топливо не выдается в бак. Активизация системы (включение вакуум-насоса) сигнализируется горящим светодиодом на панели дисплея (для каждой стороны колонки самостоятельно).

Для дизельного топлива система возврата паров, как правило, не предусматривается.

Дополнительно по отдельному заказу имеется возможность установки ускоренных насосов выдачи топлива 80-90 л/мин, системы заказа от ТРК.

Помимо стандартного варианта исполнения колонок всасывающего типа, каждая модель ТРК может быть изготовлена для возможности работы с напорной системой. В напорном исполнении вместо моноблоков и электродвигателей колонки оснащаются фильтрами в отдельных корпусах, гайками с коническим уплотнением, патрубками, шаровыми кранами с переходниками (внешняя резьба G 1½” ) для подключения к аварийному отсечному клапану (не входит в состав ТРК), жестко прикрепленному к раме ТРК.

4. Описание и работа отдельных элементов ТРК

Насосный моноблок крепится на консоли моноблока в модуле гидравлики и состоит из насоса, фильтров грубой и тонкой очистки, сепаратора, поплавковой камеры, паро-воздушного, обратного, перепускного и контрольного клапанов. Топливо из резервуара через фильтр грубой очистки поступает в насосную часть, из которой под давлением подается в камеру-сепаратор, где отделяются воздух и пары топлива, которые отводятся через поплавковую камеру с установленным на ней паро-воздушным клапаном, а жидкостная фаза через фильтр тонкой очистки и контрольный клапан поступает на выход моноблока. При работе насоса и отсутствии выдачи топлива (закрыт раздаточный кран), моноблок работает в режиме перепуска (открывается перепускной клапан). Моноблок оснащен в нижней части всасывающим промежуточным патрубком с обратным клапаном. На этот промежуточный патрубок монтируется гибкий сильфон, который при монтаже на АЗС несколько выравнивает возможные отклонения положения подводящего трубопровода.

Получить полный текст

Внимание! При эксплуатации ТРК с наземными или не полностью заглубленными резервуарами устройство отвода паро-воздушной смеси должно быть заглушено.

Ротационный четырехпоршневый дозатор горизонтального типа с вертикальным кривошипным валом крепится на консоли измерителя в верхней части модуля гидравлики. Жидкость поступает в верхнюю часть дозатора и разделяется к каждому поршню ротационной задвижкой, укрепленной на кривошипном валу. Поршни под влиянием напора двигаются в дозирующих цилиндрах, и это движение преобразуется кривошипным валом во вращательное движение (один оборот вала дозатора = 0,5 дм³). Собственно дозатор дополнен оптоэлектронным генератором импульсов, соединенным с электронным суммарным счетчиком. Оптоэлектронный генератор импульсов, жестко соединенный с валом дозатора, регистрирует вращательное движение и переводит его в электрические импульсы, которые поступают в электронный счетчик. Измеренная жидкость отходит через ротационную задвижку и картер. Калибровка измерителя производится наладочным кольцом на крышке дозирующего цилиндра. Ошибка измерения может быть устранена изменением хода поршня. Поворот кольца по часовой стрелке уменьшает, а поворот в противоположном направлении увеличивает прокачиваемый объем. Один шаг поворотного кольца изменяет на 0,08% измеряемый объем. Предел допускаемой погрешности проточного измерителя ± 0,25% выдаваемого объема.

Выход дозатора соединен с управляющим электромагнитным клапаном, который открывает налив, регулирует расход топлива перед окончанием выдачи дозы и прекращает подачу топлива.

Электродвигатель – трехфазный, напряжением 380В, мощностью 0,75 кВт, 1380 об/мин, установлен на консоли в нижней части модуля гидравлики. Конструкция консоли позволяет регулировать натяжение клиновидного ремня. Напряжение питания электродвигателя подается с распределительной коробки ТРК. Включение и выключение электродвигателя осуществляется посредством электромагнитного пускателя, управляющее напряжение которого регулируется электроникой ТРК. С выхода пускателя ток на обмотки электродвигателя подается через защитное тепловое реле. Количество установленных электродвигателей в ТРК соответствует количеству насосных моноблоков.

Гидравлическая система завершается раздаточным шлангом с пистолетом ZVA. Раздаточный пистолет в нерабочее время вставляется в гнездо пистолета, в которое встроен датчик, состоящий из геркона (MARR) и магнита, установленного на подвижном рычаге. Жидкость, дозируемая измерительным устройством, поступает в раздаточный шланг, к конечному фитингу которого прикручена поворотная муфта раздаточного пистолета. Пистолетом регулируется выдача топлива. Он оснащен системой «СТОП» и аварийным затвором, т. е. пистолет автоматически перекрывает выдачу топлива, если его ствол касается поверхности жидкости, а также, если поток выдаваемого топлива направлен вверх. В то время, когда ТРК не эксплуатируется, пистолет можно закрепить при помощи штифта, вставляемого в отверстия в нижней части гнезда пистолета.

Электронный счетчик принимает импульсы, которые поступают от оптоэлектронного импульсного преобразователя, жестко закрепленного на валу дозатора, подсчитывает их и выдает на дисплеи данные о количестве и стоимости выданного топлива, а также информацию о цене топлива. При отключении напряжения питания информация о количестве и стоимости топлива, выданного после последнего снятия пистолета, сохраняется. На всех ТРК дисплеи подсвечиваются SMD светодиодами. Подсветка отрегулировано так, чтобы в течение заправки освещенность табло была максимальная. Если на дисплее данные не меняются, освещенность по истечении 30 секунд нерабочего времени автоматически уменьшится до одной трети.
