Дровяные печи-каменки для русской бани и финской сауны

«ЖАРА»

модели Жара-малютка 600, Жара-стандарт 650, Жара-супер 800 и их модификации.

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

РОССИЯ г. Тольятти

ВНИМАНИЕ: Перед установкой печи и вводом ее в эксплуатацию – внимательно ознакомьтесь с данной инструкцией!

Содержание:

Назначение Технические характеристики Особенности конструкции Рекомендации по монтажу Ввод в эксплуатацию Инструкции по эксплуатации Возможные неисправности и способы их устранения Меры противопожарной безопасности Гарантийные обязательства

1. Назначение

Металлические печи-каменки «ЖАРА» на дровяном топливе предназначены для отапливания парных русских бань или финских саун объемом от 4 до 32 м. куб., смежных помещений, нагрева воды и получения высококачественного пара. Разработаны группой специалистов с учетом рекомендаций любителей-банщиков. Печи имеют несколько базовых конструкций, учитывая особенности эксплуатации могут быть адаптированы к различным вариантам парных помещений (размеры помещений, температурно-влажностным режимам, организации процесса топки). Металлические банные печи производства «Жара» предназначены для эксплуатации совместно с кирпичным экраном, снижающим температуру стенок и защищающим от ожогов.

2. Технические характеристики модельного ряда печей «Жара»

Параметры

Жара-малютка 600

Жара-стандарт 650

Жара-супер 800

расчетный объем парильного помещения, м. куб.

4 - 7

12 - 18

18 - 32

мощность, кВт

16

28

34

ширина, мм

470

530

530

глубина, мм

610

665

815

высота, мм

690

795

795

Высота с комплектуемой трубой, мм

1345

1445

1445

Толщина свода топки

8

8

10

Масса, кг

97

125

160

Масса камней, кг

60

80

120

Наружный диаметр присоединяемого дымохода, мм

114

114

114

Объем топки, л

82,6

117

140

Объем каменки, л

28

35

46

Время нагрева парильного помещения от 20 гр. С до 100 гр. С при условии правильной теплоизоляции помещения, мин

40 - 60

40 - 60

40 - 60

Время нагрева воды в баке до 100 гр. С, мин

7

Расход дров при влажности 26 % (сушка дров под навесом), м. куб

0,05 – 0,06

0,05 – 0,07

0,07 – 0,1

Объем бака для горячей воды, л

40 - 50

60 - 80

6

3. Особенности конструкции

Возможны расхождения между описанием и конструкцией печи, которые связаны с её техническим усовершенствованием.

Внимание: Топка печей «Жара» изготавливается из углеродистой стали марки Ст. 20. толщиной 8мм. Теплопроводность данной марки стали в два раза превышает теплопроводность нержавеющих сталей, применяемых в изготовлении другими производителями печей! Соответственно банные печи «Жара» имеют более высокую теплоотдачу (тепловую мощность)!

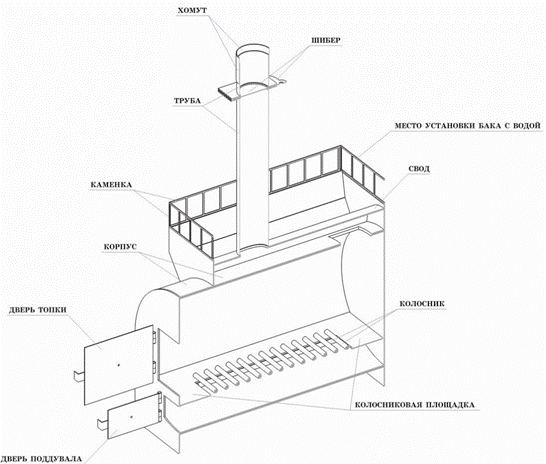

Схема № 1

Жара-малютка 600

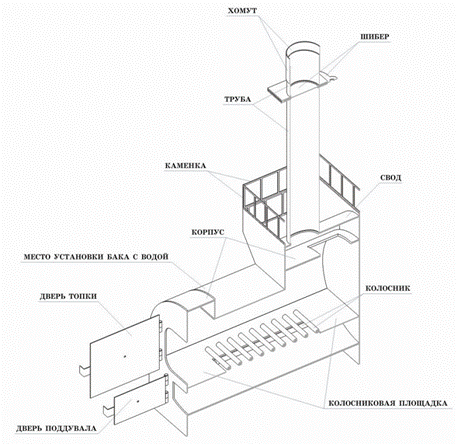

Схема № 2

Жара-стандарт 650

Схема № 3

Жара-супер 800

Преимущества модельного ряда печей «Жара»:

-  исключение прямоточности горячих газов в конструкции печи – движение газов направлено вдоль каменки, что способствует более интенсивному нагреванию камней, экономичности в расходе топлива;

-  высокая теплоотдача – нагрев парильного помещения до 100 гр. С за 40-60 минут;

-  конструкция колосниковой решетки обеспечивает ее замену в случае износа;

-  большой срок службы обеспечен за счет 8 мм, 10 мм, 12мм и 15мм толщины (в зависимости от модели) и цилиндрической формы свода топки;

-  конструкция позволяет возможность топки из предбанника, с улицы и из парильного помещения;

-  бак из нержавеющей стали – оптимально подобран по объему и месту расположения на печи, имеет возможность регулирования времени закипания воды, моментально демонтируется;

-  максимальная простота конструкции при высокой теплоотдаче обеспечивает наилучшее соотношение «цена-качество».

4. Рекомендации по монтажу

В данной главе производитель дает общие рекомендательные инструкции по монтажу печи, которые могут быть изменены в зависимости от размеров и конструкции бани (брус, бревно, кирпич, блочное исполнение) и организации процесса топки.

При организации процесса топки из смежного помещения производитель рекомендует вынос полностью передней стенки в предбанник. При организации процесса топки с улицы для сохранения теплоемкости печи рекомендуется использовать модели печей с выносным топочным коробом. При топке из парильного помещения производитель рекомендует использовать модели с увеличенной каменкой без технологического выступа под кладку. В зависимости от размеров и устройства парильного помещения установка печи может иметь различные варианты установки. Для экономии места оптимально подходит «угловое» размещение печи.

Баня относится к категории объектов повышенной пожарной опасности! Все работы по установке металлических печей-каменок должны выполняться согласно требованиям пожарной безопасности.

Получить полный текст

Установка печи и монтаж дымовой трубы должны производиться в соответствии со СНиП

(См. схему № 4)

Пол из горючих и трудногорючих материалов следует защищать от возгорания под топочной дверкой металлическим листом размером 800x500мм, располагаемым длинной его стороной вдоль печи.

Расстояние от топочной дверки до противоположной стены следует принимать не менее 1250 мм. Расстояние между верхом печи и незащищенным потолком не менее 1200мм.

В зависимости от типа полов в парильном помещении, производитель рекомендует обустраивать фундамент для установки печи и экрана. Размер фундамента должен рассчитываться учитывая размеры печи, толщину экрана и запланированным конвекционным зазором (ниже даны рекомендации по требованиям к кирпичному экрану). Фундамент должен быть достаточно прочным, чтобы выдержать массу печи и экрана, а также должен

предотвращать любое чрезмерное повышение температуры примыкающих к нему конструкционных элементов.

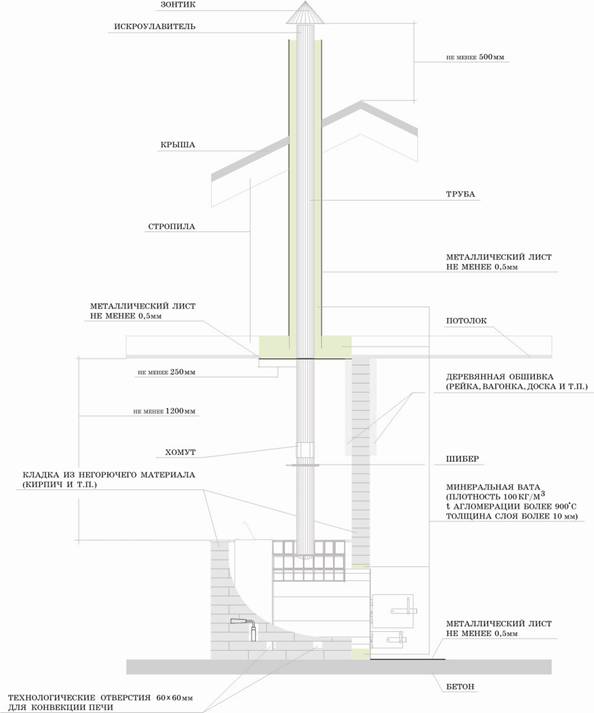

Схема № 4

(на схеме показана модель

Жара-стандарт 650, организация

процесса топки из предбанника,

для других моделей печей - схема

установки аналогична)

Если пол выполнен из горючих материалов, то его под печью следует защитить металлическим листом по асбестовому картону толщиной 10 мм с выносом по 250мм от периметра печи. Под металлическим листом следует выложить кирпичом на ¼ кирпича (60мм). Расстояние от низа печи до пола должно быть не менее 100мм.

Металлические банные печи производства «Жара» предназначены для эксплуатации совместно с кирпичным экраном, возводимым вокруг печи после ее установки на запланированное место.

Экран выполняет следующие функции: конвективную систему, обеспечивающую эффективный регулируемый прогрев воздуха отапливаемого парильного помещения; обеспечивает защиту людей, предметов, элементов конструкции здания, находящихся в непосредственной близости от печи, является теплоаккумулятором, повышающим теплоинерционность печи.

Кирпичный экран изготавливают с учетом следующих требований. Кирпичная кладка ведется с зазором 40-50 мм от стального корпуса печи для формирования вертикального воздушного канала конвективной системы. Допускается зазор до 80 мм для более удобного извлечения мусора, листьев, которые могут попасть между печкой и кирпичным ограждением. В нижней части экрана (непосредственно у пола) обустраивают проходы для воздуха (продухи) размером 60х70мм с интервалом 250мм. Кирпичная кладка выполняется толщиной ½ кирпича. Допустимо изготовление стенок экрана толщиной ¼

Возможно применение цементного раствора. Кирпичная кладка экрана ведется до уровня верхнего края емкости для камней. Возможно изготовление стенок экрана различной высоты. Должен быть удобный доступ к каменке и к патрубку подачи горячей воды.

Также, если планируется частое демонтирование бака для воды, необходимо в конструкции экрана предусмотреть технологические отверстия для снятия водопроводной арматуры и удобного снятия бака.

Если печь устанавливается с учетом выведения топки в помещение, смежное с парной – особое внимание следует обратить на взаимную увязку фронтальной стенки экрана, через тоннель в которой проходит выпуск печи с топочными и поддувальными дверками, со стеной, отделяющей парную от смежного помещения.

В наиболее часто встречающемся случае эта стена выполнена из сгораемых материалов (брус, бревно) и в непосредственной близости не менее 500 мм от верха, левого, правого края печи должна быть заменена несгораемой.

Тоннель для прохода выпуска печи выполняют с температурными зазорами не менее 10мм, уплотняемыми после установки печи минеральной ватой или асбестовым шнуром.

Верхняя часть экрана печи может быть задекорирована укладкой в один слой камней, аналогичных укладываемым в каменку. Необходимо проследить, чтобы декоративная укладка не стесняла проход нагретого воздуха из конвективного канала и не снижала тем самым эффективность печи в целом.

Высоту дымовых труб, считая от колосниковой решетки до устья, следует принимать не менее 5 м. Дымовая труба должна иметь минимальное количество колен. Прямая труба предпочтительней. Верх дымовой трубы должен быть выше уровня конька на 500мм. Дымовые трубы следует выводить выше кровли более высоких зданий, пристроенных к зданию с печным отоплением. При монтаже дымовой трубы в строениях с кровлями из горючих материалов необходимо обеспечить трубу искроуловителем из металлической сетки с отверстиями размером не более 5х5мм. Разделка при проходе через потолок (перекрытие) должна быть больше толщины потолка (перекрытия) на 70 мм. Опирать или жестко соединять разделку с конструкцией здания не следует. Зазоры между потолочными перекрытиями и разделками следует выполнять негорючими материалами (керамзит, шлак, песок). Расстояние от наружных поверхности трубы до стропил, обрешеток и других деталей кровли из горючих материалов следует принимать не менее 250мм. Участок дымовой трубы, расположенный в зоне минусовых температур, во избежание конденсирования содержащейся в дымовых газах влаги, рекомендуется теплоизолировать мин. ватой. В случае присоединения печи к стационарному встроенному дымоходу либо в иных случаях, не рекомендуется отклонять ось трубы от вертикали более чем на 30 градусов. Категорически запрещается выполнять неразборными соединения печи с баком, дымоходом. Это необходимо для профилактики в целях пожарной безопасности и демонтажа.

Получить полный текст

ВНИМАНИЕ: конструкции печей «Жара» имеют возможность быстрого демонтирования бака и комплектуются установленным соединительным хомутом для трубы дымохода!

5. Ввод в эксплуатацию

ВНИМАНИЕ: Перед вводом в эксплуатацию требуется предварительный разогрев!

На заводе внутренние и наружные части печи обрабатываются защитными веществами для предотвращения коррозии в период хранения на складе. Перед использованием печи по прямому назначению и закладкой в нее камней необходимо предварительно ее разогреть для удаления этих веществ. Рекомендуется топка печи в максимальном режиме не менее 4 часов. Во время разогрева в банном помещении следует обеспечить проветривание. Допускается разогрев печи на открытом месте до установки ее в банное помещение.

Для удаления производственных масел и загрязнений требуется промыть нержавеющий бак. После розового закипания - воду следует слить из бака. Через некоторое время в процессе эксплуатации поверхность печи примет темно-фиолетовый благородный цвет.

6. Инструкции по эксплуатации.

Правильная топка, или управление процессом горения топлива заключается в регулировании подачи воздуха в топливник путем регулирования положения поддувальной дверки, открывая или прикрывая ее, а также регулируя положение задвижки в дымовой трубе.

Поддувальной дверкой регулируется количество подаваемого воздуха на колосниковую решетку, задвижкой регулируется скорость движения дымовых газов внутри печи и, следовательно, эффективность печи, ее КПД. Чем больше будет скорость дымовых газов, тем быстрее будет разогрев парильного помещения, но тем меньше КПД печи и, соответственно, больше расход топлива. Недостаток или избыток воздуха приводят к нерациональному расходу топлива и потерям тепла. При недостатке воздуха топливо сгорает не полностью, продуктом неполного сгорания является сажа, которая засоряет дымообороты и дымовую трубу, снижает теплоотдачу металла и создает высокую пожароопасность. Сажа, как известно, плохой проводник тепла. В результате нарушается процесс теплообмена между дымовыми газами и поверхностями дымооборотов, и большая часть тепла с дымовыми газами уносится в атмосферу. Подача избыточного воздуха снижает температуру горения топлива, в результате большая часть топлива не сгорает, так как для мелких частей топлива необходима более высокая температура. Несгоревшие частицы топлива под воздействием избыточной тяги уносятся в дымовые каналы и засоряют их. Избыточный воздух, не участвующий в горении, также уходит в дымообороты, сильно охлаждает их, и в результате большое количество теплоты уносится в атмосферу. Поэтому печь запрещается топить с открытой или неисправной топочной дверкой. Признаком же нормального горения является соломенно-золотистый (оранжевый) цвет пламени и спокойный шелестящий звук, сопровождающийся легким потрескиваем при топке дровами. Более яркое пламя и гудение в топке указывают на избыток воздуха. В таком случае необходимо прикрыть поддувало. Бордовое (красное) коптящее пламя, вялый процесс горения и выходящий из трубы черный или серовато-бурый дым указывают на неполноту сгорания топлива из-за недостатка кислорода. Необходимо открыть задвижку, приоткрыть поддувальную дверку, увеличив этим тягу и подачу большого количества воздуха. Экономичная работа печи зависит от качества топлива. Дрова должны быть сухие, одинакового размера, короче длины топливника на 5-10 см, толщиной 6-10 см. Для растопки используются сухие мелкоколотые поленья, лучина, щепа, стружка, бумага, береста. Рекомендуется закладывать дрова на половину высоты топочного пространства. При открывании топочной дверки во время растопки возможно небольшое задымление. Запрещается применять легковоспломеняемые вещества (нефтепродукты, ацетон, растворитель и др.)

Установленный бак для воды имеет возможность регулирования времени закипания воды. Для увеличения времени необходимо увеличить зазор между баком до места установки на печи путем подкладывания металлических пластин. Чем больше зазор – тем дольше время закипания. Для избегания деформации и поломки бака запрещается разогрев печи с установленным на ней баком без залитой в него воды. Рекомендуемый минимальный объем не менее 2/3 общего объема бака. Не рекомендуется оставлять воду в баке на зимний период и в другое время при отрицательных температурах.

Не реже одного раза в шесть месяцев необходимо смазывать графитовой смазкой петли топочной и поддувальной дверок (для моделей с металлическими дверками).

В каменку следует закладывать экологически чистые камни, специально для этого предназначенные. Камни, подобранные с земли, могут содержать в большом количестве примеси серы и других веществ, которые делают их непригодными для использования в каменке. Перед укладкой камней их следует промыть под проточной водой. Большие камни устанавливают на дно плоскими поверхностями вниз. Маленькие камни укладывают наверх – они хорошо нагреваются несмотря на то, что находятся далеко от горячих поверхностей. На качество пара влияют масса камней и температура в парильном помещении. Чем больше масса камней и чем ниже температура, тем влажнее и мягче пар.

7. Возможные неисправности и способы их устранения

Неисправности

Причины

Способы устранения

Печь не растапливается, дымит, нет тяги

1.  Переохлаждение массива печи

2.  Длительный перерыв в работе

3.  Погодные условия

4.  Закрыта задвижка в трубе

Открыть поддувальную дверку и задвижку шибера

Возбудить тягу в печи путем сжигания бумаги.

Печь плохо растапливается, дымит

1.  Недостаточно воздуха для горения

2.  Закрыта поддувальная дверка

3.  Зольная камера переполнена золой

4.  Дымоходы засорились сажей и золой

Обеспечить доступ воздуха в топливник, открыть поддувальную дверцу.

Очистить зольник и колосниковую решетку

Очистить дымоходы от сажи и золы.

Появление ржавых пятен на дымовой трубе

1.  Образование конденсата из-за очень низкой температуры отходящих газов

2.  Печь часто топиться сырыми дровами, бытовыми отходами, строительным мусором.

3.  Переохлаждение газов вследствие установки на печь тонкостенной трубы

Соблюдать технологию протапливания печи

Применять качественное топливо (дрова)

Утеплить дымовую трубу негорючими теплоизоляционными материалами

ВНИМАНИЕ: банные печи «Жара» растапливаются всегда - в любую погоду и время года!

8. Меры противопожарной безопасности

Перед началом отопительного сезона печь должна быть проверена и отремонтирована. Неисправная печь к эксплуатации не допускается. Запрещается оставлять без присмотра топящуюся печь, а также поручать надзор за ней малолетним детям. Запрещается располагать топливо, другие горючие вещества и материалы на предтопочном листе, применять для розжига печи легковоспламеняющиеся жидкости. Запрещается сушить вещи и предметы на печи и каменке. Зола и шлак, выгребаемые из топки, должны быть пролиты водой и удалены в специально отведенное для них безопасное место. Необходимо регулярно проверять дымоход и при засорении очищать от сажи.

9. Гарантийные обязательства

Завод-изготовитель предоставляет гарантию на изделие при условии правильной эксплуатации в течение 3 лет. Срок службы моделей Жара-малютка 600, Жара-стандарт 650 при условии эксплуатации 208 часов в год и не чаще одно раза в неделю составляет 20 лет.

Срок службы модели Жара-супер 800 при условии эксплуатации 208 часов в год и не чаще одного раза в неделю составляет 25 лет.

Срок службы моделей с толщиной свода топки 12-15 мм при условии эксплуатации 208 часов в год и не чаще одного раза в неделю составляет до 40 лет.
