Мобильная АЗС

 просмотров

Украина, г. Харьков.

тел. +38(0; 7613281; +38(068)6051605

e-mail: *****@***ru www. npf-midas.

Мобильная АЗС

Техническое описание

Емкости для хранения и раздачи дизельного топлива.

1.Применение

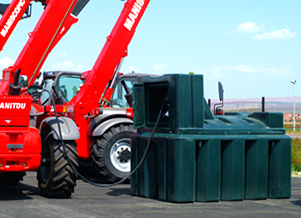

Мобильная емкость с устройством выдачи предназначена для хранения и контролируемой выдачи дизельного топлива. Емкость не рассчитана для хранения горючих жидкостей 1-го и 2-го класса (бензин, ацетон, спирт и эфир). Это устройство было разработано для нужд фермеров, строительных и транспортных фирм, столкнувшихся с проблемой быстрого перемещения заправочного блока с одного объекта на другой. Так как емкость мобильна, она не требует строительного разрешения. Емкость соответствует нормам OFS T100.

Технические параметры оснащения:

Размеры

Номинальный объем (л)

Длина (м)

Ширина (м)

Высота (м)

Вес (кг)

FDA 2500

2500

2,46

1,43

2,02

220

FDB 2500

2500

2,80

1,50

1,60

250

FDA 5000

5000

2,70

2,38

2,46

320

FDB 6000

6000

2,85

2,55

2,65

380

FDB 10000

10000

3,35

2,87

2,55

600

FDB 15000

15000

3,35

2,87

3,65

800

Описание

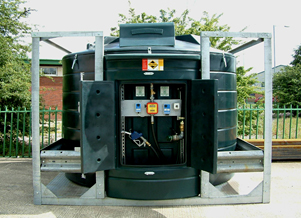

1.Двухкамерная емкость объемом 2500, 5000, 6000, 10000, 15000 литров изготовлена из полиэтилена HDPE, устойчивого к ультрафиолетовым излучениям, методом ротационного отливания, что обеспечивает отсутствие швов, которые могли бы послужить причиной нарушения герметичности. Наружная емкость состоит из нижней части, которая составляет 110% от внутренней емкости (в случае разгерметизации внутренней емкости – внешняя емкость поглотит весь объем топлива с резервом в 10%). Верхняя часть наружной емкости состоит из люка и устройства выдачи. Обе части наружной емкости жёстко закреплены между собой.

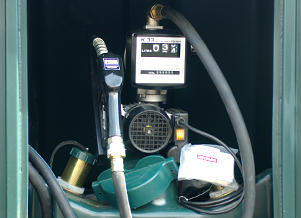

2. Устройство выдачи

- счетчик литров с цифровым дисплэем показывает откаченое кол-во топлива.

- станция работает от сети 230 W и ее производительность состовляет 60 литров в минуту.

- автоматический пистолет А-60.

- антистатический шланг длиной 4 метра.

3.Цифровое устройство для безпроводного переноса информации о кол-ве откаченого топлива Watchman.

- Watchman – электронное измерительное устройство для неприрывного наблюдения за уровнем топлева в емкости состоит из 3-х частей:

¨  передатчик с антеной,

¨  сенсор

¨  приемник.

Передатчик и приемник составляют неразъемный комплект.

- Передатчик размещен внутри внутренней емкости. С помощью сенсоров он измеряет количество топлива и посылает каждые 30 секунд сигнал на приемник. Передатчик оснащен антеной и батарей, срок службы которой – 5 лет.

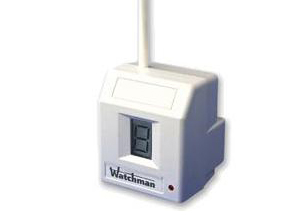

- Приемник может бать подключен к любой электрической разетке 230 вольт на растоянии 1000 метров от передатчика. Сигнал полученый от передатчика отображается на дисплэе приемника, который показывает актуальное кол-во топлива по шкале «0» - пустая емкость до «9» - полная емкость.

Установка

-  в ёмкости должно бать топливо.

-  накрутите источник (медная трубка с резьбой) на верхний болт сенсора.

-  включите приемник в розетку 230W.

-  в течении 5-ти секунд на дисплэе отобразится информация об актуальном кол-ве топлива.

-  одной из функций Watchman является контроль пустоты между внутренней и внешней емкостями. Контроль пустоты обеспечивает датчик размещенный между внутренней и внешней стенками емкости, который подключен к передатчику. Информация о пустотах также передается на приемник. Вся система наблюдения кол-ва топлива и пустот работает на базе ультразвукового сигнала, посылаемого индикатором, который сравнивает два последних эха, и вслучае их различия (воздух и вода имеют разные частоты) устройство включит на приемнике сигнализацию. Вся система смонтирована и опробована на заводе изготовителя.

ВНИМАНИЕ:

СИСТЕМА ДОЛЖНА БЫТЬ ПОДКЛЮЧЕНА К СЕТИ ЧЕРЕЗ СТАБИЛИЗАТОР НАПРЯЖЕНИЯ! В ПРОТИВНОМ СЛУЧАЕ РЕКЛАМАЦИЯ НЕ БУДЕТ ПРИЗНАНА.

4.Воздушный клапан

- размещен на задней стороне внутренней емкости

5.Плотно закрывающейся люк внутри емкости диаметром 140 мм.

6.Горловина наполнения с двумя внешними винтами.

7.Шланг закачки с обратным клапаном и фильтром. 1 раз в год необходимо провести визуальный контроль. Открутите фильтр, почистите и прикрутите назад так чтобы стрелка на обратном клапане указывала в верх к насосу.

3. Транспортировка

Оберегайте при транспортировке, складировании и манипуляции от механических повреждений. При загрузку и выгрузке пользуйтесь автопогрузчиком. Всевозможные люки и горловины должны быть плотно закрыты. При транспортировке емкость должна быть жестко закреплена.

4. Размещение

При установке или перемещении следует придерживаться следующих правил:

- сохраняйте расстояние 6,5м от негорючих предметов и 10м от остальных.

- емкость нельзя устанавливать на площадке закрытой строениями со всех сторон.

- нельзя размещать емкость на тротуарах и дорожках для велосипедистов.

- нельзя размещать емкость возле источников тепла, которые могут вызвать ее перегрев.

- обеспечте легкий подъезд для автоцестерн.

- мкость должна быть установлена на горизонтально ровной и жосткой поверхности. Поверхность должна быть шире на 30см шире самой емкости.

- перед емкостью должна быть достаточная площадь для манипуляции.

- в близи емкости запрещаеться пользоваться открытым огнем, курить и применять устройства, которые могут инициировать воспламенение.

- подключение насоса к электрической сети должно быть произведено специалистом.

- в близи емкости должен быть размещен порошковый огнетушитель (6кг), а также информационная табличка («Запрещено пользоваться открытым огнем и курить»).

5.Инструкция по применению

Емкость для хранения горючего топлива была сконструирована надежной и не требует частого обслуживания.

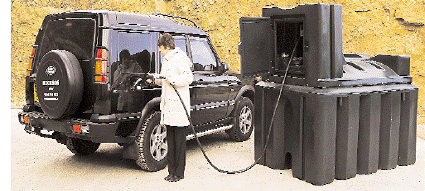

- При наполнении емкости, а также при заправке техники, техника должна подъезжать так чтобы не препятствовать процессу заправки.

- Под пистолетом желательно разместить резервуар с впитывыающей тканью, чтобы предотвратить попадание топлива на землю.

- Наполнение и откачка топлива должны производиться квалифицированным персоналом.

- Емкость нужно установить так, чтобы избежать механических повреждений.

- Емкость можно транспортировать только в пустом состоянии.

- Два раза в год необходимо осматривать и очещать сетчатый фильтр на шланге.

СОВЕТ: ПРИ ДЛИТЕЛЬНОМ СТАЦИОНАРНОМ ИСПОЛЬЗОВАНИИ ЖЕЛАТЕЛЬНО УСТАНОВИТЬ ЗАЩИТНЫЙ НАВЕС ДЛЯ ЕМКОСТИ И ПЕРСОНАЛА.

6.Охрана окружающей среды

1.  Емкость предназначена для складирования и выдачи топлива на стройках, фермах, причалах и т. д. Поскольку утечка топлива может привести к загрязнению источников питьевой воды и окружающей среды, емкость требует внимательного отношения при наполнении и выдачи топлива.

2.  При манипуляции запрещено есть, пить и курить. Попавшее на кожу топливо может привести к аллергическим реакциям. Если признаки аллергической реакции не пропадут после обильного мытья водой с мылом, необходимо вызвать врача.

3.  В случае попадания жидкости в глаза промойте большим количеством проточной воды и вызовите врача.

7.Гарантия

При правильном использовании, распространяется гарантия – 5 лет на емкость, 1 год на остальное оборудование (электрическое, электронное)

8.Ликвидация

Емкость изготовлена из полиэтилена подлежащего полной переработке. Если возникнет потребность ликвидации, необходимо слить топливо, отделить железные части от пластиковых и передать на переработку.

9.Стертификация

Емкость была протестирована. Был выдан сертификат OFS T100: 1999-Oil Firing Technical Associatio for the Petroleum Industry OFTEC, England “Oil Firing Equipment Standart-Polyethylene Oil Storage Tanks for Distillate Fuels”.
